Схема коробки камаз 65115

Указания по технике безопасности

За безопасность работы несут ответственность исключительно лица, осуществляющие работы, независимо от того, пользуются ли они оборудованием фирмы ZF.

Соблюдение действующих правил техники безопасности и законодательства является необходимым условием для предотвращения травматизма людей и повреждения изделий при проведении работ по техобслуживанию и ремонту. Лица, проводящие монтаж, должны ознакомиться с этой инструкцией перед началом работ.

Проведение монтажных работ предполагает использование квалифицированного и соответственно обученного персонала. Обучение входит в обязанности ремонтного персонала.

В настоящем руководстве используются следующие указания по технике безопасности:

УКАЗАНИЕ – Служит для указания на специальные рабочие операции, методы, информацию, использование специальных вспомогательных средств и т. д.

ОСТОРОЖНО – Невыполнение инструкции может привести к повреждению изделия.

⚠ ОПАСНОСТЬ – Невыполнение инструкции может привести к травматизму людей или к опасности для их жизни.

Общие указания

Перед началом испытаний и монтажных работ внимательно прочитайте данное руководство.

Имеющиеся изображения, чертежи и детали не всегда соответствуют имеющимся у Вас изделиям. Они приведены для пояснения хода выполнения работ. Изображения, чертежи и детали представлены без соблюдения масштаба, поэтому нельзя делать выводы о размерах и весе (речь идет также и о соотношениях в рамках одного чертежа).

Работы должны выполняться согласно этому предписанию.

После выполнения монтажных работ необходимо убедиться в безупречной работе изделия.

⚠ ОПАСНОСТЬ для окружающей среды!

Смазочные материалы и очищающие средства не должны попадать в землю, грунтовые воды или в канализацию.

• Запросите таблицы параметров безопасности для соответствующих изделий в учреждении, ответственном за охрану окружающей среды в вашем регионе, и соблюдайте их.

• Собирайте отработанное масло в емкости достаточных размеров.

• Утилизируйте отработанное масло, загрязненные фильтры, смазочные материалы, а также очищающие средства согласно предписаниям по охране окружающей среды.

• При работе со смазочными материалами и очищающими средствами соблюдайте предписания изготовителей.

Составы для фиксации резьбовых соединений должны применяться только там, где это предписывает спецификация. При использовании состава для резьб (например, фирмы Loctite) необходимо соблюдать предписания фирмы-изготовителя.

После монтажа коробка передач заполняется трансмиссионным маслом. Метод заполнения и список сортов масла указаны в руководстве по эксплуатации и в спецификации смазочных материалов ТЕ-ML (см. фирменную табличку). Вы можете получить эти данные также во всех отделениях сервиса ZF или в интернете по адресу www.zf.com. После заполнения маслом необходимо затянуть пробки в отверстиях для заполнения и слива масла с соблюдением предписанного момента затяжки.

НЕЛЬЗЯ подвешивать коробку передач за первичный вал и за фланец крепления карданного вала.

Коробка передач Камаз: устройство, делитель, схема переключения

От того, какие нагрузки испытывает и в каких условиях эксплуатируется транспортное средство, зависит тип устанавливаемой коробки:

• КПП-14;
• КПП-15;
• КПП-16;
• Коробка передач КамАЗ ZF.

Четырнадцатая трансмиссия представляет собой пяти ступенчатое устройство, в состав которого входит редуктор. Пятнадцатая модификация изделия с десятью ступенями, в отличие от КамАЗ-14, укомплектована делителем с двумя ступенями, дислокация устройства – передняя часть коробки.

Коробка передач КамАЗ-14:

Управляются трансмиссии механически, дистанционно, при помощи рычага качения, расположенного на силовой установке. Управление механическим редуктором происходит за счёт пневматики и механики, через селектор. Водитель непосредственно воздействует на кулису.

Шестнадцатая коробка, с восемью ступенями переключения, механического типа. Конструкция включает редуктор на четыре ступени и понижающую коробку, закреплённую позади конструкции.

На заглушку КПП устанавливается основа штока, переключающего ступени, сам рычаг выполнен в оригинальном конструкторском решении. Изделие содержит шток управляющий редуктором, рычаг, страховку, исключающую ошибочный запуск реверса и клапаны, управляемые пневматикой и переключающие механизм, повышающий крутящий момент.

Коробка передач КамАЗ – 15:

Коробка передач ZF на КамАЗ с девятью ступенями, снабжается вспомогательной понижающей передачей, в отличие от модели 16.

Коробка передач КамАЗ 5320 оснащена пятью ступенями. Поскольку техника эксплуатируется в жестких условиях, её оснащают большими передаточными числами для работы на низких оборотах. Переключение происходит поэтапно, трансмиссия легко подстраивается, под дорожные условия.

Коробка передач КамАЗ ZF:

Управление передачами на современных автомобилях различаются. Механизм с меньшим количеством передач, эксплуатируют на транспорте с меньшей грузоподъёмностью и габаритами. Модификации на 10 ступеней устанавливают на автопоезда. КамАЗ пользуется спросом в 40 странах, поскольку управляющие механизмы надёжны и долговечны.

Схема и устройство коробки передач Камаза

На грузовом автомобиле производства ПАО «КАМАЗ» устанавливаются разные КПП. Все они отвечают за передачу крутящего момента, изменяют передаточные отношения, позволяют отсоединять двигатель от трансмиссии. Схема переключения передач на Камазе мало чем отличается от систем других машин. Несмотря на это, имеются важные особенности, которые хотелось бы подчеркнуть.

Коробка передач КамАЗ: как переключать передачи на КамАЗе

В любом автомобиле коробка передач — один из основных агрегатов. А если речь идет о КамАЗе, то это еще и сложное устройство. Этот материал позволит разобраться с конструктивными особенностями, а также с тем, как переключать скорости на КамАЗе и чего нельзя делать.

Передачи на КАМАЗЕ — Схема и порядок переключения передач

КамАЗ – не только мощная, но и технически сложная машина. Управлять ею, соблюдая все меры безопасности, нет так уж и легко. Изначально потребуется детально изучить передачи на КамАЗе, так как это позволит чувствовать себя за рулем громадной техники гораздо увереннее.

Устройство и принцип работы КПП от немецкой компании ZF Friedrichshafen AG на машины КамАЗ

Коробки переключения передач (КПП) немецкой компании ZF Friedrichshafen AG, крупнейшего производителя трансмиссионной автомобильной системы, рулевого управления и подвесок, применялись европейскими автомобильно-строительными фирмами для комплектации зарубежных машин. После создания в 2005 г. в Набережных Челнах совместного российско-немецкого предприятия ООО «ЦФ КАМА» агрегаты стали устанавливать на технику Камского производства.

Завод выпускает разные модели КПП ZF на КамАЗ:

1. Серия ZF 6S700. Простые 6-ступенчатые КПП с малым весом, небольшими габаритами и простой конструкцией.
2. ZF9 — Ecomid 9S1310 TO с 9 ступенями. Широко используются грузовиками средней грузоподъемности: самосвалами КамАЗ-65115 и седельными тягачами 65116, отличаются пониженной передачей, позволяют передвигаться с большими грузами на оптимальной скорости.
3. ZF Ecosplit 16S1820 ТО — ЗФ 16-ступенчатая. Устанавливают на тяжелые машины с двигателями 740.51-320, 740.50-360 мощностью 160-500 л. с.
4. ZF AS Tronic 12S1930 TO — 12-ступенчатая. Применяется редко в тяжеловесах.

Характеристики и устройство коробки переключения передач КПП-154 для автомобилей КамАЗ

На грузовых машинах производства ПАО «КамАЗ» («Камский автомобильный завод») устанавливаются разные коробки переключения передач (КПП) для изменения передаточного отношения. Они передают крутящий момент, изменяют его по величине и направлению, позволяют отсоединять силовой агрегат от трансмиссионной системы и отбирать мощность на привод дополнительных узлов.

Современные грузовики оборудованы новыми механическими устройствами, разработанными для моторов с крутящим моментом 1100 Нм. КПП-154 на КамАЗ — более надежные, выносливые и управляемые агрегаты.

Проверка перед монтажом

• Удалить консервирующее средство с первичного вала (02.010).

• Маховик, нажимной диск, подшипник выключения сцепления и направляющая труба не должны быть покрыты консервирующим средством или грязью.

Для чистки используйте подходящее очищающее средство (например, средство для чистки тормозов) и не пользуйтесь волокнистой ветошью. Использование дизельного топлива или растворителя не допускается.

• На сцеплении не должно быть грязи, масла и смазки.

• Накладки ведомого диска не трогать жирными пальцами.

• При загрязнении накладок диска сцепления маслом или смазкой диск сцепления (ведомый диск) необходимо заменить на новый. Использование даже слегка загрязненного диска приводит к нарушениям работы сцепления. Даже после тщательной чистки и механического снятия слоя это может привести к проскальзыванию сцепления при нагрузках (масло, проникшее глубоко в поры диска, выступает при нагревании на поверхность.)

Технические характеристики

В КПП КамАЗ с делителем входят такие элементы:

• картер, в котором монтированы ведущие, ведомые и промежуточные валы в сборе с шестернями;
• подшипники;
• синхронизаторы,
• блок шестерен заднего хода,
• верхняя крышка коробки,
• механизм переключения передач.

КПП КамАЗовских машин бывает пяти- и десятиступенчатая. Делитель КПП имеет высшую и низшую передачи и в сочетании с основной коробкой позволяет получать 10 передач переднего хода и 2 заднего. Система делителя улучшает тяговые качества машины, облегчает управление, снижает частоту переключения скоростей рычагом. Передаточные числа КПП имеются в инструкции по эксплуатации устройства.

На КПП 141 КамАЗ имеется выключатель фонаря заднего хода. Для предотвращения одновременной активации 2 передач в крышке имеется замок шарикового типа, а от случайного включения заднего хода — пружинно-пальчиковый предохранитель. КПП с делителем весит 320 кг. Манжеты находятся в крышках валов. Они предохраняют КПП от засорения и предотвращают утечку масла. Недостаточный объем масла в КПП ведет к ее повреждению. При первой заправке в КПП должно быть 9 литров масла, при смене жидкости — 8 л.

Технические характеристики КПП КамАЗ-141:
Картер:

1. Диаметр отверстия подшипника составляет 150 мм.
2. Диаметр отверстия оси блока зубчатых колес равен 32 мм.

1. Диаметр шейки переднего подшипника составляет 24 мм.
2. Заднего подшипника — 59 мм.

Вторичный вал имеет следующие диаметры у деталей:

1. Втулки зубчатого колеса четвертой передачи — 63 мм.
2. Роликовых подшипников — 80 мм.
3. Втулки зубчатого колеса заднего хода — 70 мм.
4. Наружный диаметр втулки составляет 72 мм.

1. Диаметр шейки переднего подшипника составляет 65 мм, заднего — 49 мм.
2. Диаметр стакана заднего подшипника равен 119 мм.
3. Диаметр промежуточного вала составляет 65 мм.
4. Внутренний диаметр зубчатого колеса равен 65 мм.

Вес КПП с делителем — 320 кг.

Что нужно знать о трансмиссии

Трансмиссия машины состоит из следующих частей и узлов:

• силовая установка;
• коробка переключения передач;
• блок для включения задней передачи;
• трехвальный картер;
• защитная крышка агрегата.

Тип и устройство КПП напрямую зависит от модели грузовика. На данный момент большинство машин комплектуются пятиступенчатой коробкой передач механического типа. Трансмиссия может иметь КПП и на 10 передач. 5-ступенчатые преимущественно используются на КамАЗах, которые эксплуатируются в качестве индивидуальных грузовых машин. 10-ступенчатые актуальны для огромных автопоездов, транспортирующих внушительные грузы.

Модели КамАЗов, на которые устанавливаются эти два типа коробок:

• 55111;
• 43118;
• 4308;
• 5490;
• 5511;
• 53229;
• 53212;
• 53205;
• 53114;
• 65115 и многие другие.

Десятиступенчатая коробка отличается повышенной мощностью. Ее разрабатывали конкретно для машин, эксплуатация которых осуществляется в тяжелых условиях, например, на неподходящем для езды грунте, горном рельефе, с транспортировками габаритных и массивных грузов.

Главная конструктивная особенность этой коробки – появился редуктор, позволяющий работать в двух режимах, конкретно – в пониженном и повышенном. Он имеет улучшенный синхронизатор. Мощность трансмиссии существенно возросла именно за счет делителя режимов. Он необходим для уменьшения нагрузки на двигатель, что положительно сказывается на его работоспособности и коэффициенте полезного действия.

При движении в облегченном режиме рычаг делителя должен находиться в опущенном состоянии. Если предполагается езда с грузом, его нужно перевести в поднятое состояние.

Вне зависимости от типа включаемой передачи – как пониженной, так и скоростной, обязательно использование системы сцепления. Водитель воздействует на нее с помощью соответствующей педали в кабине.

Устройство и принцип работы

Вот, например, как устроена коробка передач Камаза (модель 154):

• основная коробка на 5 скоростей;
• делитель на 2 ступени или мультипликатор;
• сцепление;
• валы — основной, вторичный, промежуточный;
• синхронизаторы и шестерни;
• картеры и привод

Принцип работы, нацеленный на улучшение работы автомобиля, увеличение скорости передвижения и позволяющий экономить горючее, можно представить себе так. При включении 1-й передачи, механизм сцепления соединяет валы редуктора и МКПП. От двигателя Камаза к трансмиссии поступает начальный момент вращения или КМ (крутящий момент). Как только скорость повышается, зубья синхронизаторов соединяются с ведущим валом ДВС. Вращение передаётся на промежуточный вал коробки, коэффициент уменьшается, а число оборотов повышается.

Традиционная КПП 152 или 14 — пятискоростная, механическая, установлена в целях упрощения конструкции и повышения надёжности изделия.

Но есть и другие варианты:

• 10-ступенчатый или 15 модель;
• 8-ступенчатый с редуктором на четыре передачи и «понижайкой» или 16 модель — используется на КамАЗ-65115;
• 9-скоростная ZF со вспомогательной понижающей ступенью — полноприводные вездеходы КамАЗ-43150, 4310, 4350 Мустанг.

14-ю модель КПП на последних версиях грузового авто усовершенствовали. Получилась новая коробка Камаза 154, отличающаяся несколькими преимуществами перед классической старой «пятиступкой»:

• усиленные синхронизаторы;
• новое крепление шестерёнок;
• доработанная шлицевая система;
• использование новых конусообразных подшипников в опорах валов;
• отсутствие шлицевого крепления;
• увеличенная высота зубьев.

4 и 5 передачи больше не вылетают, как было на старой КПП. Отметим, что 154 модель или 15 предназначена для работы на двигателях с крутящим моментом 1100 Нм. Это модификации автомобиля Kamaz 55111, 43118 и другие.

КПП с делителем

5-скоростная коробка обычная, предназначена для одиночных машин. 10-ступенчатая — усовершенствованная КПП Камаз с делителем. По сути, это одинаковые коробки, но в случае с 10-скоростной добавляется редуктор. Вместе с коробкой передач он создаёт 10 передних скоростей и 2 задние.

Коробка с делителем считается усовершенствованной моделью, даёт немало плюсов:

• меньшая частота переключения в ходе передвижения;
• увеличение тяги двигателя;
• повышение комфорта управления.

Устройство привода управления делителя выглядит так:

• рычаг или опора;
• уплотнительное кольцо;
• ось;
• вибрационный изолятор.

Подготовка к монтажу

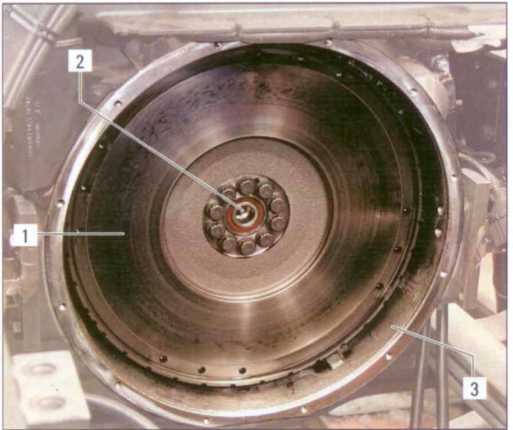

• Проверьте привалочную плоскость маховика (1), ведомый (80.360) и нажимной диски сцепления и диафрагменную пружину (80.350) на наличие повреждений. При наличии повреждений узлы заменить.

Перед монтажом ознакомьтесь также с указаниями по тех. обслуживанию двигателя.

• Проверьте, свободно ли проворачивается внутренне кольцо подшипника маховика (2).

• Проверьте посадочные поверхности картеров маховика (3) и сцепления на наличие повреждений.

• Не допускайте ошибок соосности при введении первичного вала в подшипник маховика.

• Подшипник в маховике (2) хотя и является самоцентрирующимся, но может только частично компенсировать ошибки соосности.

• Проверьте шлицы первичного вала (02.010) на наличие повреждений и удалите с них консервирующее средство.

• Диск сцепления (80.360) должен легко скользить по шлицам.

• Вилка выключения сцепления (68.100) должна свободно поворачиваться вокруг точки ее крепления.

• Не смазывать крышку (4) первичного вала!

• При наличии смазки в шлицевых направляющих диска сцепления профиль шлицов первичного вала не надо смазывать.

• Посадочную цапфу первичного вала, которая входит в подшипник маховика (см. стрелку на рисунке) смазать смазочным средством Optimol Olista Longtime 3 ЕР (ZF-номер заказа: 0671 190 050) или его аналогом.

Если в шлицевых отверстиях диска сцепления (см. стрелку) нет смазки, смазать, но осторожно: нельзя наносить слишком много смазки. Лишнюю смазку нужно удалить. При вращении центробежная сила может привести к попаданию смазки на рабочую поверхность диска сцепления, что приведет к ухудшению работоспособности сцепления.

• Нет необходимости в смазывании муфты выключения сцепления (5).

Если муфта выключения сцепления поставлена отдельно от коробки передач.

• У новых коробок передач или коробок передач, пришедших на замену, необходимо спять консервирующее средство с крышки (4) и с самого первичного вала.

• Внутреннюю посадочную поверхность муфты выключения сцепления (5) на крышку первичного вала (4) не смазывать. Тефлоновое покрытие!

• Выкрутить четыре болта М8 (68.050) и снять цилиндр привода выключения сцепления (68.010)

• Поверхность муфты выключения сцепления (5) со стороны вилки выключения сцепления (68.100; см. стрелку) обработать смазочным средством OLISTA LONGTIME 3 ЕР (ZF-номер заказа: 0671 190 050) или его аналогом.

Вилку выключения сцепления вставить в прорези на муфте выключения сцепления, одновременно надвинув муфту на крышку первичного вала.

• Муфта выключения сцепления (5) должна легко скользить по крышке первичного вала.

• Надвинуть муфту выключения сцепления до упора в крышку первичного вала.

Описание коробок передач

Конструктивно, десяти ступенчатая трансмиссия, это коробка с пятью ступенями и редуктором. Такая схема использует 10 передних передач и 2 задние передачи. Трансмиссия популярна, используется для установки на транспорт, перевозящий тяжелый груз. Механизм получил индекс 15.

Отличительные особенности коробки КамАЗ-15:

• Используется в паре с усиленным синхронизатором делителя;
• Модернизированы и усилены шлицы, крепления деталей убраны из коробки;
• Модернизирована фиксация шестерёнок трансмиссии;
• Увеличена высота зубьев.

Клапан включения понижающей передачи (делителя) КамАЗ-15:

Пневматическая система активирует и управляет делительным устройством трансмиссии КамАЗ. Работоспособность и долговечность агрегата напрямую зависит от правильности использования этого узла. По этой же причине, осмотр трансмиссии КамАЗ проводится на специализированных станциях.

Элементы трансмиссии КамАЗ:

1. Корпус коробки со встроенными валами: ведущий, ведомый, промежуточный;
2. Шестерёнчатый механизм активации реверса;
3. Верхний кожух;
4. Сборно-разборный механизм, переключающий ступени;
5. Силовой агрегат, расположенный в передней части корпуса.

Схема переключение передач на КАМАЗЕ

Схема переключения коробки передач на КамАЗе имеет гораздо больше вариантов, если сравнивать с классическими легковыми автомобилями. Во многом это обусловлено установкой разделителя.

Расположение передач на отечественном КамАЗе моделей 5320 или 6520 хорошо видно на демонстрируемой картинке, где Н – это пониженный режим работы, а В – повышенный:

С точки зрения водителя переключать передачи на КамАЗе нужно следующим образом:

• первая передача – влево и вверх (при условии, что рычаг изначально находился в нейтральном положении);
• вторая передача – вправо и вверх;
• третья – вниз по центру;
• четвертая – вверх, право и еще раз вверх;
• пятая – вниз справа.
• задняя – влево и вниз.

Положение рычага делителя на порядок переключения и на расположение передач не влияет.

Переключение КПП ZF на автомобилях КамАЗ

Для того, чтобы продлить срок эксплуатации КПП, а также снизить расход топлива необходимо использовать наивысшую передачу, а также осуществлять движение при средней скорости вращения коленвала.

КамАЗ 6520 оснащен коробкой передач зф16. На рисунке изображена схема переключения передач:

Коробка передач имеет синхронизатор, который облегчает переключение. Ряд 3-4 и 5-6 являются нейтральными в схеме «двойное Н». Для того, чтобы выбрать ряд 1-2 или 7-8, необходимо переместить рычаг в направление нужного ряда.

Порядок переключения передач для схемы «налагающаяся Н» будет немного иным. Холостой ход осуществляется в рядах 3-4 и 7-8. Так же, как и в предыдущем случае, переключение на ряд 1-2 и 5-6 осуществляется путем направления рычага в сторону этого ряда. В среднем положении ряда рукоять возвращается в исходное положение. Переключение на ZF 9 происходит таким же путем.

Как правильно переключать

Производителем КПП ZF16 подготовлены рекомендации по эксплуатации. Можно найти множество схем с пояснениями, наглядно показывающими, как правильно переключать.

Начало движения необходимо осуществлять только на 1 передаче. Включать передачи нужно при выключенном сцеплении (педаль нажата до упора). Также важно учитывать, что переключение должно осуществляться при минимальной скорости холостого хода.

Передачи переключаются рычагом в соответствии со схемой. Замедляясь, необходимо переключать передачи в строгой последовательности от 8 до 1. Запрещается при скорости выше 30 км/ч переключаться с высшего диапазона демультипликатора на низший.

Чтобы перейти с ускоряющей передачи на замедляющую в делителе (и наоборот) необходимо поднять/опустить переключатель управления делителем, удерживать 1 секунду и опустить педаль сцепления – передача переключится автоматически.

КПП ZF 16 была создана для тяжелых грузовиков, ведь чем больше дифференциация ступеней, тем меньше нагрузки оказывается на двигатель, автомобиль быстрее разгоняется. Конструкция коробки передач зф 16 с 151 предполагает наличие синхронизатора, что намного упрощает процесс переключения передач, продлевает срок работы двигателя, сцепления и самой КПП.

Монтаж сцепления

• Ввернуть направляющие штифты в верхние отверстия в маховике для крепления сцепления.

При наличии на дисках сцепления антикоррозионного покрытия удалите его подходящим очищающим средством (например, средством для чистки тормозов).

• Вставить центрирующую оправку в отверстия подшипника в моховике.

• Установить ведомый диск на оправку и плотно прижать его к привалочной плоскости маховика.

• Установить нажимной диск, используя направляющие штифты.

При монтаже не опирать сцепление на центрирующую оправку, вставленную в подшипник маховика. Это может привести к повреждению подшипника, падению сцепления и как следствие к травмам монтажного персонала и повреждению сцепления. При монтаже рекомендуется использовать подъемное приспособление 1Т66 159 068, показанное на рисунке.

Ведомый диск маркирован «Flywheel-side», эта сторона должна быть направлена к маховику (сторона двигателя).

Если на диске отсутствует надпись «Flywheel-side», установите ведомый диск выступающей стороной к КПП. Проверьте, свободно ли он проворачивается по отношению к маховику (наличие зазора между пружинами демпфера и маховиком) в смонтированном состоянии.

Если не следить за центрированием нажимного диска в маховике и правильным его закреплением, то может произойти перекос нажимного диска. Сцепление не будет выполнять своих функций.

• Насадить 12 болтов класса прочности не менее 8.8 вручную.

Не пользоваться импульсным гайковертом.

• Снять направляющие штифты.

• Установить оставшиеся 2 болта.

• Затягивать болты крест на крест до плотной затяжки, подтягивая их каждый раз не более чем на один оборот. Следить за центрированием диска.

• Затянуть болты динамометрическим ключом до предписанного момента затяжки.

Момент затяжки зависит от используемого крепежа. См. инструкцию изготовителя двигателя или транспортного средства.

При монтаже нажимного диска не применяйте импульсный гайковерт.

Центрирующая оправка должна легко выниматься.

• Обеспечить, чтобы перед монтажом коробки передач замок фиксирующего кольца был закрыт.

Делитель коробки

Высокие и низкие режимы эксплуатации, особенность коробок КамАЗ. Такая специфика вызвана желанием снизить нагрузку на силовую установку. Характерно, что не имеет значение, загружена машина, или нет. Делитель, это редуктор, основанный на принципе механики и увеличивающий передаточные отношения. Работа механизма запускается при помощи переключателя на кулисе.

Первичный вал делителя коробки КамАЗ-15:

1. Управляющий устройством вентиль. Деталь крепится к основе переключателя, использует режимы прямой и пониженной скорости.
2. Клапан, поддерживающий постоянство напора на выходе. Отбирает сжатый воздух, сбрасывает напор в системе при превышении установленных показателей. Передаёт воздух на управляющий вентиль и на клапан делительного устройства из воздушного узла. Благодаря манипуляциям, в управляющей двигателем системе одновременно два контура.
3. Клапан включения делителя. Подаёт воздушный напор на устройство при отключении муфты. Это запускает и отключает низкую передачу, параллельно переключению скоростей в трансмиссии.
4. Делительный механизм. В состав входит поршень, помещенный внутрь цилиндра. Рычаг поршня соединён со штоком, закреплённым на валике вилки узла. При попадании воздушного напора, поршень смещается, это изменяет рабочий режим коробки.
5. Патрубок распределения воздуха подаёт напор воздуха в цилиндр узла.

Схема переключения передач на Камазе

Принцип работы коробки передач на Камазе с редуктором несложный: повышенный либо пониженный режимы. Такой подход придуман инженерами для уменьшения нагрузки мотора: когда машина под нагрузкой, надо включать режим H. В менее активном режиме задействуется режим B.

В качестве примера приведём схему работы с коробкой делителем на ровном асфальте:

1. Сначала включается 1-я передача, затем 2-я и 3-я;
2. Задействуется режим H, осуществляется переключение на 4-ю скорость;
3. Переход на режим B;
4. Вновь переход на H, включение 5-й скорости;
5. Возврат на облегчённый режим B.

Что это даёт? Лёгкое трогание с низов, плавное ускорение. При возникновении сложных условий движения или большой загруженности машины, первые 4 передачи рекомендуется включать в утяжелённом режиме H.

Таким образом, схема переключения выглядит так: 1B-2B-3B-4H-4B-5H-5B. А на сложных трассах подойдёт такой порядок: 1H-2H-3-H-4H-4B-5H-5B.

Некоторые модели КПП ЗФ, такие как 9S109, оборудованы дополнительной передачей C. Она нужна для улучшения передвижения по снегу, грязи, льду. Схема на коробках передач Камаз ZF 6520 такая, что при переключении на пятую скорости с четвёртой, самопроизвольно включается облегчённый режим. Напротив, если с 5-й на 4-ю, априори задействуется пониженный режим. За включением режимов можно следить по индикатору на щитке приборов.

Начало движения

Перед тем как трогаться с места на Камазах с такой коробкой, надо разогреть движок до 7 тыс. об/мин. Главная особенность старта на большом грузовике — обеспечить плавность движения с места и эффективный набор дальнейшей скорости.

Включение скоростей

Из-за того, что Камаз — специфический крупный грузовой автомобиль, часто эксплуатируемый в жёстких условиях, переключение положений КПП с одной на другую проходит в несколько этапов. В остальном особенностей нет — надо выжимать муфту и перемещать рычаг.

Вторую передачу можно задействовать лишь после регистрации шкалой на приборке 3 тыс. об/мин. Рычаг скоростей переключается только с выжатой до упора педали сцепления после паузы в 1 секунду. Рычаг делителя находится на картере с левой стороны.

Задний ход

Включается задний ход переключателем, выставленным в нижнее левое положение. Во время движения автомобиля ставить эту передачу воспрещено! Сначала машину надо остановить, а уже потом совершить маневр.

Как начать движение

Начинать движение на этой машине нужно с пониженной скорости. Поэтому рычаг делителя трогать не надо. Обязательным условием является выжимание педали сцепления. Порядок переключения высоких и низких передач на КамАЗе может изменяться, в зависимости от условий окружающей среды и массы самого грузовика.

Классическая схема выглядит следующим образом:

• выжимается сцепление и включается первая передача (1В);
• далее необходимо переключиться на передачу 2В;
• следующий этап – включение передачи 3В. При этом скорость вращения коленвала уже должна быть не меньше семи тысяч оборотов в минуту.

Автомобиль начинает ехать и постепенно разгоняться. Теперь можно перевести рычаг делителя в верхнее положение. Когда стрелка тахометра покажет 3000 оборотов в минуту, включается четвертая передача 4Н. Далее – снова понижаем скорость, включаем уже 4В. И на заключительном этапе требуется переключить на 5Н. Если все было проделано правильно, КамАЗ уже будет на уверенном и быстром ходу.

Трогаться с места на КамАЗе, при условии соблюдения вышеописанных рекомендаций, не так уж и сложно. Постоянная практика позволит выработать мышечную память, благодаря чему необходимые передачи будут включаться быстро и без задержек.

Важно понимать, что от уровня оптимизации работы коленчатого вала зависит и расход топлива. Переключаются передачи на КамАЗе быстро, без ненужных задержек и ровно в то время, когда это требуется. Несоблюдение основных правил и рекомендаций приводит не только к значительному увеличению количества используемого топлива, но и к износу механических деталей и узлов трансмиссии.

Инструкция

Теперь предлагаем узнать, как осуществлять запуск и в какой последовательности правильно включать передачи на камазовской коробке. В этом процессе есть определенные особенности, и процедура переключения скоростей отличается от легковых автомобилей.

Начало движения

Необходимо знать, как переключать скорости на КамАЗе. Начало движения на КамАЗе должно производиться на пониженной скорости. Обратите внимание — при трогании с места переключение передачи осуществляется при отключенном сцеплении. В камазовских коробках схема переключения осуществляется в несколько этапов, это связано с особенностями увеличения и понижения скоростей.

Как включаются скорости на КамАЗе:

1. Грузовик может быстро ехать по разным видам дорог, но на первом этапе, в соответствии со схемой, рекомендуется начинать движение на передаче 1В.
2. После этого производится включение передачи 2В.
3. На завершающем этапе трогания с места включается скорость 3В.

В соответствии с такой схемой движения, трогание с места производится на пониженной скорости. То есть рычаг переключения на коробке не нужно трогать вплоть до четвертой передачи. Для начала движения нужно увеличить частоту вращения коленвала примерно до семи тысяч оборотов (автор видео-урока о том, как переключаются скорости на КамАЗе — Никита Вагин).

Переключение скоростей

Теперь расскажем, как переключается КПП на КамАЗе, когда машина тронулась с места. Когда автомобиль разгонится, порядок переключения передач на КамАЗе следующий — 4Н-4В-5Н. Для активации второй скорости надо, чтобы частота вращения коленвала увеличилась до трех тысяч оборотов по тахометру. Учтите, что работа коленчатого вала играет основную роль. При правильном переключении скоростей вы сможете добиться экономии расхода горючего. При этом будет достигнута максимально экономичная работа мотора без простоев.

Задний ход

Что касается заднего хода, то в соответствии со схемой для его активации необходимо установить переключатель в нижнее левое положение. Активация задней передачи не допускается во время движения. Чтобы включить задний ход, полностью остановите автомобиль, после чего выполняйте маневр.

Монтаж КПП на двигатель

Подвешивание КПП и транспортировка

• Коробку передач ZF-Ecosplit не подвешивать за первичный и выходной валы.

• КПП подвешивать только в предназначенных для этого точках, см. монтажный чертеж монтируемой коробки.

• Используйте только надежные средства подвеса, например, цепь с 3-мя разветвлениями.

Коробку передач надо надежно закрепить на транспортной тележке. Иначе она может упасть, что приведет к травмам персонала и повреждению КПП.

• Подвесить КПП таким образом, чтобы обеспечить соосность первичного вала с подшипником маховика. При этом присоединительные плоскости картеров маховика и коробки передач должны быть параллельны. При необходимости использовать центрирующие штифты.

Первичный вал коробки передач осторожно ввести в ступицу ведомого диска сцепления. Не вдавливать и не вбивать первичный вал с силой в ступицу. Это может повредить диск сцепления.

Вручную включить передачу и слегка повернуть фланец крепления карданного вала так, чтобы зубья первичного вала легко вошли в шлицы диска сцепления.

• Соединить картера КПП и маховика двигателя.

Сначала обеспечить плотное прилегание картера сцепления к картеру маховика двигателя (необходимым условием этого является их соосность), а затем затянуть болты крепления.

• 12 болтов затянуть крест на крест согласно предписания изготовителя транспортного средства.

• Применять высокопрочные болты (не менее 8.8).

• Расчет согласно нормам (например, немецким нормам VDI 2230).

• Применять прокладочные шайбы (по ISO 7089/7090).

• Соблюдать предписанные моменты затяжки

М10 46 ± 5 Нм М12 79 ± 8 Нм

• Учитывать дополнительную температурную нагрузку (например, болт 10.9 затянуть моментом затяжки болта 8.8).

Не применять стопорных шайб!

• Через отверстие в картере КПП нажать на нижний конец вилки сцепления в направлении КПП, чтобы она ввела в зацепление муфту выключения с диафрагменной пружиной сцепления. Вдавливать до защелкивания фиксирующего кольца.

• Момент защелкивания можно услышать и почувствовать.

Не повредить нажимной диск!

Особенности переключения в разных моделях

На автомобилях КамАЗ различных моделей и конфигураций (седельные тягачи – 44108 или 5490; самосвалы – 6520 или 55111; грузовики – 5320, либо военная модель 5350; автопоезда – 5410, 65206) устанавливаются следующие КПП:

• 141, 142 и 144 – коробки механические, 5ти-ступенчатые (используются в легких грузовиках, и схожи по конструкции и принципу работы с КПП легковых автомобилей);
• 152 и 154 – механические коробки с мультипликатором, десятиступенчатые;
• КПП немецкого производства ZF-6S1000 с механическим переключением, 6ти-ступенчатая с полным набором синхронизаторов;
• ZF-9S109 и ZF-9S1310 – механические 9ти-ступенчатые коробки с демультипликатором.

Модели коробок передач для грузовых автомобилей отличаются друг от друга количеством ступеней, сложностью устройства, конструкцией кулисы и порядком переключения передач. Более подробное описание различных КПП приведем на примере нескольких моделей КамАЗ.

Устройство и схема переключения коробки передач КамАЗ-5320 с делителем

На КамАЗ-5320 устанавливают коробки передач двух моделей – пятиступенчатую 142 или десятиступенчатую 152 с делителем. Переключение скоростей на КАМАЗ-152 происходит по следующей схеме:

• количество ступеней – 10;
• тип управления коробки – механическое;
• тип управления делителя – пневмомеханическое преселекторное;
• подшипники – роликовые с сепаратором и без него (шестерни КПП), шариковые и роликовые сферические (валы КПП);
• синхронизаторы – пальчиковые инерционные;
• редуктор – передний двухступенчатый.

КамАЗ-4310: схема переключения

Грузовики военного назначения модели 4310 имеют повышенную проходимость, и оборудуются пятиступенчатой трехходовой коробкой переключения передач 14 (от 141 она отличается тем, что имеет прямую пятую передачу, а у модели 141 прямая – четвертая, пятая передача здесь ускоряющая). Механизм переключения передач аналогичен рассмотренному выше для основной коробки автомобиля КамАЗ-5320 с делителем. Схема представлена на фото:

КПП КамАЗ-43118

КамАЗ-43118 оборудуется КПП модели КАМАЗ-154 с делителем, которая имеет аналогичную 152-ой модели схему переключения передач.

Передаточные числа коробки передач:

КПП КамАЗ-65115

В зависимости от модификации на самосвал модели 65115 устанавливается усиленная коробка с мультипликатором КАМАЗ-154, либо девятиступенчатая коробка немецкого производства – ZF9.

Коробка с механическим типом управления имеет передаточные числа в диапазоне 9,48 – 0,75; и 8,97 для задней передачи. Максимальный крутящий момент – 1300 Нм. Схема переключения передач представлена ниже:

Техника управления в сложных условиях

Безопасность движения зависит от многих факторов. Это и техническое состояние машины, и качество топлива, и квалификация водителя. Отдельное внимание уделяется внешним условиям, так как они могут резко измениться.

Подъем

Заезд на горку должен сопровождаться включением пониженного режима H. Это даёт возможность легче преодолеть склон и препятствия, ведь трансмиссия начинает работать в полную силу.

• во время подъёма, особенно с грузом, переход с первой на вторую передачу должен проводиться с применением повторного выжима муфты;
• не отпускать педаль газа, чтобы обеспечить нормальную работу двигателя, предотвратить перебои;
• не допускать снижения оборотов за 2000 в минуту, иначе движок перегреется.

Спуск

Скат с горки должен осуществляться с обязательно заведённым силовым агрегатом. Отключать его ни в коем случае нельзя — это не легковушка! Так можно остановить работу усилителя, который заблокирует рулевое управление грузовика. Чем это грозит, остаётся только гадать.

Если возникнут сложности с тормозами, на Камазе имеется возможность подключения вспомогательной системы. Но в этом случае нельзя использовать муфту и переключать скорости.

Сильная пробуксовка колес

Пробуксовка колёс возможна на различных дорожных покрытиях, но часто такое происходит на льду. Поэтому зимой рекомендуется использовать цепи, увеличивающие коэффициент сцепления с дорогой. Если Камаз забуксовал, опытные водители рекомендуют убрать ногу со сцепления и задействовать дифференциал. На щитке имеется специальный регулятор, позволяющий это сделать. На панели включится индикатор.

В песке и грязи пробуксовка — верный способ застрять надолго. Если воспользоваться лопатой и домкратом, ситуацию можно исправить. Надо просто очистить песок под мостом автомобиля, и как можно сильнее увеличить вращение колёс. Безусловно, шины не должны быть низкопрофильными. Только внедорожные глубокопрофильные или та же цепь, аккуратно надетая на колёса.

Переключение при заносе

При заносе надо держать ногу на муфте, а руль поворачивать в сторону заноса. Этот приём позволит выровнять машину. Также рекомендуется включать дифференциал, а после преодоления заноса его разблокировать.

Определение причин неисправностей коробки на КамАЗ

Наиболее часто возникающие проблемы КПП 154 и их возможные причины:

1. Все передачи включаются с большим усилием: возможно, сцепление выключено не полностью
2. Рычаг переключения передач двигается с большим усилием: недостаточное количество смазки или ее низкое качество
3. Передачи со 2 по 5 включаются со скрежетом: износ частей синхронизатора/пониженное усилие вывода кареток
4. Передачи в делителе включаются с ударами, посторонними звуками: высокое давление в пневмосистеме/разрыв мембраны редукционного клапана/неисправность синхронизатора
5. Передачи переключаются без причины: поломка фиксаторов механизма переключения/износ лапок, вилок сухарей/сломался замок шлиц ведомого вала
6. Передачи не включаются: поломка дистанционного привода/износ подшипников и шестерней
7. Высокий уровень шума в КПП: поломка зубьев шестерен/износ сальников, шестерен/недостаточное количество смазки

Как пользоваться делителем на камазе

Необходимо умело сочетать передачи делителя с передачами коробки передач. Приобретение навыков правильного подбора передач коробки и делителя позволяет значительно снизить расход топлива, повысить среднюю скорость движения, создать для работы двигателя более экономичный режим, повысить срок службы сцепления, тормозов, карданной передачи и ведущих мостов.
Переключение передач в делителе осуществляется перемещением переключателя крана управления, установленного в головке рычага переключения передач.

Для переключения передач в делителе следует переключатель крана управления перевести в верхнее или нижнее положение, что соответствует высшей или низшей передаче. Педаль сцепления выжать до упора и держать до полного включения передачи в делителе (примерно 0,6…0,8 с). При выжиме педали сцепления до упора открывается клапан включения делителя и происходит автоматическое переключение делителя на выбранную передачу. После этого плавно отпустить педаль сцепления.

Рекламные предложения на основе ваших интересов:

Переключатель крана управления можно переместить в положение выбранной передачи заранее. После этого в нужный момент достаточно выжать педаль сцепления до упора.

При трогании автомобиля с места передачи в делителе выбираются в зависимости от дорожных условий и загруженности автомобиля.

Для разгона автомобиля до скорости 10… 11 м/с (30…40 км/ч) (т. е. до третьей-четвертой передачи) достаточно переключить передачу в основной коробке, не переключая передачу в делителе. Для разгона с третьей или четвертой передачи целесообразно использовать обе передачи делителя. Для этого при разгоне в тяжелых дорожных условиях рекомендуется следующая последовательность переключения: 1Н—2Н-—ЗН—4Н—4В—5Н—5В, при разгоне автомобиля по дороге с твердым покрытием — IB—2В—ЗВ—4Н— -5Н-5В.

Если при разгоне необходимо одновременно переключать передачи в основной коробке и делителе, то следует перевести переключатель крана управления делителем в положение Н, выжать педаль сцепления до упора и включить следующую, более высокую передачу в коробке передач, затем плавно отпустить педаль сцепления.

Если автомобиль движется при включенной низшей передаче делителя, а дорожное сопротивление увеличилось и требуется одновременно переключить передачи в коробке передач и делителе, следует перевести переключатель крана управления делителя в положение В, выжать педаль сцепления до упора и включить следующую, более низкую передачу в коробке передач, затем плавно отпустить педаль сцепления.

Установка цилиндра привода сцепления (68.050)

• Конус толкателя цилиндра привода сцепления (68.050) вставить в углубление вилки выключения сцепления (68.100).

• цилиндр закрепить четырьмя болтами М8 (68.050). Момент затяжки М8 = 23 Нм.

• Установить крышку (7).

В конструкции Ecosplit “Classic Line” крышка (7) закрепляется болтами М8.

Технические параметры коробок передач КамАЗ

Трансмиссия автомобилей КамАЗ оснащена коробками, отличающимися между собой передаточными числами. По этой причине, автомобили применяют во многих сферах. Передаточные числа указаны в таблице ниже.

Модификация коробки		Передача/передаточные числа
		1	2	3	4	5	6	7	8	9	Реверс
141		5,62	2,89	1,64	1,00	0,724	–	–	–	–	5,30
142		6,38	3,29	2,04	1,25	0,815	–	–	–	–	6,02
144		7,82	4,03	2,5	1,53	1,00	–	–	–	–	7,38
152	Повышенная	7,82	4,03	2,5	1,53	1,00	–	–	–	–	7,38
	Пониженная	6,38	3,29	2,04	1,25	0,815	–	–	–	–	6,02
154	Повышенная	7,82	4,03	2,5	1,53	1,00	–	–	–	–	7,38
	Пониженная	6,38	3,29	2,04	1,25	0,815	–	–	–	–	6,02
161		8,39	5,50	3,93	2,87	2,12	1,40	1,00	0,73	–	11,01
ZF-9S109		10.24	6.576	4.78	3.531	2.61	1.86	1.35	1.0	0.74	9.44
ZF-6S1000		6.75	3.60	2.12	1.39	1.00	0.78	–	–	–	6.06
ZF-16S151	Повышенная	13.80	9.59	6.81	4.58	3.021	2.09	1.49	1.00	–	13.17
	Пониженная	11.55	8.02	5.70	3.84	2.52	1.75	1.24	0.84	–	11.03
ZF-9S1310		9.48	6.58	4.68	3.48	2.62	1.89	1.35	1.00	0.75	8.97

Помимо передаточных чисел, характеристики модификаций коробок отличаются конструктивно. Так, одни модели укомплектовываются деталями и компонентами, отсутствующими у других модификаций. Трансмиссии ZF собираются на Российском заводе, совместно с немецкими партнёрами, предприятие ZF-КАМА в Набережных Челнах.

Возможные неисправности КПП Камаза и способы их устранения

Износ механизмов — самая распространённая неисправность в КПП автомобиля Камаз. Как правило, чаще страдают подшипники и шестерни, так как постоянно находятся под нагрузкой, в движении и трутся. Ремонт в данном случае подразумевает замену этих деталей.

На примере коробки 152 рассмотрим, как ведёт себя проблемная коробка:

• увеличиваются шум и стуки;
• самопроизвольно вылетают передачи;
• механизм сложно включается;
• скорость блокируется в одном положении.

Ремонт всегда подразумевает демонтаж и разборку агрегата с последующим выявлением дефектов. Проблемные и изношенные элементы меняются, параметры регулируются. Масло обязательно обновляется. Затем, после сборки и установки КПП на место, проводится проверочный тест-драйв.

Появился шум

Как правило, при выжиме муфты гул пропадает. Обычно такое происходит при изношенном подшипнике основного вала. Шумит коробка практически на всех передачах, реже — на пятой. Со временем шум усиливается.

Причиной воя может стать не только КПП, но и сцепление. Поэтому после снятия коробки, перед её разборкой, желательно проверить устройство. Надо завести двигатель. Если слышно металлическое бряцанье, это либо пружины диска корзины износились, либо другая неисправность сцепления.

Не включается задняя и первая

Тяжелое включение задней и первой передачи может свидетельствовать о ведении сцепления. Другими словами, изнашивается диск, ухудшается регулировка и функционирование привода. Что касается проблем в самой коробке, то возможен износ синхронизаторов — для передней передачи. Ещё одна причина — отсутствие масла в коробке.

Если трудно переключить передачу, когда машина стоит на месте, а двигатель заглушен, неисправность однозначно в механизме выбора передач КПП. В нём либо поломка, либо нарушена регулировка.

Выключаются (вылетают) передачи

Данная неисправность связана с механизмом переключения скоростей. Возможно, что изношены вкладыши вилок, ослаблены их фиксаторы. Нередко такое происходит при затяжной езде в горку. Машина, как правило, должна быть гружённой, и приходится включать пониженные передачи — первую или вторую. Причина, скорее всего, в изношенных синхронизаторах. Возможно, что венцы поистёрлись на зубцах, поэтому скорости и выбивает.

Своевременно меняйте трансмиссионное масло, периодически следите за работой сцепления, меньше нагружайте автомобиль! Тогда Камаз не будет бояться никаких дорог.

Советы по выбору масла

Качественная смазка всех деталей коробки передач – залог длительного срока эксплуатации, точности в переключении передач. Трансмиссионные масла отличаются составом, а также назначением. Минеральные и синтетические масла принципиально отличаются изменением своих свойств от условий эксплуатации: синтетическое масло более стабильно, устойчиво к высоким и низким температурам, минеральное масло дешевле.

Производителем рекомендуется использовать масла класса API GL-3/4/5. Подойдут всесезонные масла SAE 80W-85, 80W-90, 75W-90. Хорошим вариантом будут синтетические или полусинтетические трансмиссионные масла, так как они обладают отличными смазывающими свойствами, не ослабляющимися даже при низких температурах.

Старт

Начало движения начинают с низшей ступени. Смена скорости выполняется только при выжатом сцеплении, несколькими этапами. Закономерность связана с повышением и понижением передач, что делает возможным использовать автомобиль на разном покрытии и рельефе.

Удачной схемой считается переключение 1В-2В-3В при наборе скорости, 4H-4B-5H при дальнейшей езде. Стартуя, обороты вала доводят до 7000 мин-1, второй передачей пользуются после 3000 мин-1. От чёткого соблюдения режима на транспорте КамАЗ 65115 и др., зависит правильная работа коробки передач и её долговечность. Правильные режимы снижают расход горючего, делает езду экономичной, продлевает срок службы силовой установки.

Коробка передач КамАЗ 4310 схема переключения:

Сколько стоит коробка на КамАЗ

Купить КПП на КамАЗ можно в специализированном магазине, где вам покажут прайс-лист с имеющимися моделями. Цена покупки КПП зависит от модели грузового автомобиля, на который она будет устанавливаться. Так стоимость КПП на КамАЗ составляет от 55 000 до 153 000 рублей. Цена коробки передач на КамАЗ 141 составляет 62 000 рублей. Самые высокие цены на КПП КамАЗ экологического класса Евро-3.

Замена подшипников

Необходимость поменять подшипник КПП возникает при износе этой детали, который можно определить по следующим признакам:

• шумы в двигателе
• самопроизвольное отключение передачи
• заклинивание подшипника при включении сцепления
• шумы в КПП

Износ подшипников может привести к критическим поломкам всей КПП: если на подшипнике есть трещины, разломы, то шестерни могут заклинивать. Также это может привести к неисправности диска сцепления.

Как поменять подшипник на КПП 154

Рекомендуется производить замену этой детали в специализированном центре, однако при наличии навыков и нужных инструментов это можно сделать самостоятельно.

Необходимо иметь съемник для подшипника, фиксатор пружин, устройство для блокирования первичного вала.

Для замены нужно совершить следующие действия:

• снять КПП
• застопорить валы
• вытащить подшипник из установочного гнезда
• очистить от загрязнений гнездо и вал
• поставить и опрессовать новый подшипник
• смазать все трущиеся детали
• заменить сальники привода

Переключение скоростей

Коробка передач, используемая на КамАЗе, не такая, как классическая, схема переключения предполагает наличие навыка. Нюанс переключения агрегата, поэтапный переход со ступени на ступень.

Вилка переключения делителя КамАЗ-15:

Другие модели КПП, устанавливаемые на КамАЗ

Коробки передач отличаются не только количеством скоростей, но и типом трансмиссии. Изначально на грузовики Камского АЗ устанавливались камазовские КПП 14 и 15, прототипы КП 142 и 152 соответственно. КП 14 имеет 5 скоростей, модель 15 имеет делитель и в два раза больше скоростей – 10.

Более современные версии КПП имеют синхронизаторы. От того, сколько синхронизаторов имеет КПП, зависит плавность переключения скоростей, иногда устанавливают столько же синхронизаторов, сколько передач, включая задние.

На армейские модели, например, 6350, устанавливается восьмиступенчатая КП 161.

Основные вариации КПП на КамАЗ – модификации серии 14 и 15.Также широко применяются импортные коробки передач ZF. В каталогах на сайте производителя можно узнать, какая именно модель коробки передач установлена на том или ином шасси.

КПП серии 14

Коробка передач КамАЗ-14 была одной из первых моделей, устанавливаемых на автомобили производителя. В настоящее время используется только на старых моделях, так как имеет низкую износостойкость. Отсутствие делителя лишает автомобиль с такой коробкой повышающей и понижающей скорости. 5 ступеней переднего и 1 ступень заднего хода.

Модель 141 – модернизация КП 14. Также пятиступенчатая, без делителя, но более износостойкая. Имеет ускоряющую передачу, позволяющую развивать несколько большую скорость, но с падением тягового усилия.

КамАЗ 142 одна из популярных моделей. На этой КП установлен синхронизатор 4 и 5 передачи, что позволяет делать переключение скоростей плавным, продлевает срок эксплуатации всей коробки за счет меньшего трения некоторых деталей.

Модель КПП 144 также имеет 5 ступеней, не оснащена делителем. Добавлены синхронизаторы, подшипники изменены на конические. Все это позволяет осуществлять эксплуатацию в сложных условиях, продлевает срок работы. Именно поэтому КП 144 применяется на военных моделях Мустанг.

КПП КамАЗ 161

КПП 161 устанавливается на КамАЗы 6350 Мустанг, также возможна установка на автомобили с двигателями 740.50-360 и 740.51-320.

Восьмиступенчатая коробка передач оснащена делителем, имеет планетарный тип демультипликатора. В ее составе также есть 4-ступенчатый редуктор.

КПП серии ZF

КПП ZF выпускается заводом «ZF KAMA» — совместным производством Камского АЗ и немецкой компании Friedrichshafen AG. Коробки передач ZF отличаются надежностью, имеют понижающие и повышающие передачи, что делает их отличным оснащением для грузовых автомобилей.

ZF-9S1310 используется на среднетоннажных грузовых автомобилях (65115, 53605 и т.д.). Она имеет 9 ступеней, демультипликатор. Также коробка может работать от резервного насоса с приводом от колес, в случае, если у ГУР возникла неисправность.

Цена нового КПП-154 от завода-изготовителя составляет 248 тыс. руб. Вторичный рынок автомобильной техники предлагает устройство после капитального ремонта за 90 тыс. руб.

Пользовались ли Вы КПП 154? Какие преимущества и недостатки Вы можете выделить?

На подъемах

Чтобы иметь возможность выехать на КамАЗе на подъем, необходимо двигаться на повышенных передачах. Включение первой скорости осуществляется стандартно, а вот для активации второй нужно прибегнуть к методу двойного выжимания сцепления. При этом одновременно следует нажимать на педаль газа и не забывать о подаче горючего к двигателю.

Нарушение одного из этих правил может привести к целому ряду проблем:

• мотор заглохнет, соответственно, машина остановится и начнет самовольное движение назад, что является крайне опасным явлением. Двигатель глохнет преимущественно из-за резкого падения количества оборотов коленвала, особенно если этот показатель не превышает 2000 об/м;
• износ движущихся деталей коробки передач или даже ее выход из строя. Ремонт КПП – затратное и длительное мероприятие, требующее привлечение опытных специалистов;
• увеличение рабочей температуры мотора и, как следствие, более быстрый износ его механизмов;
• увеличенный расход топлива – это негативно скажется на экономическом факторе.

На обледенелых участках

Здесь нужно соблюдать максимальную осторожность. Важное требование – всегда надо иметь достаточный запас хода, что поможет оперативно выйти из аварийной ситуации. Торможение на дорогах с гололедом рекомендуется осуществлять с помощью дополнительной тормозной системы, основная задействуется только в крайних случаях, например, когда нужно экстренно остановиться. Она позволяет существенно сократить протяженность тормозного пути, но при этом могут появиться иные проблемы:

• увеличенный износ деталей и механизмов силового агрегата;
• проскальзывание колес (если это происходит, необходимо выключить пониженную передачу, что поможет быстро сбросить скорость вращения коленчатого вала);
• возрастает риск попадания в занос.

Если на обледенелом участке нужно выполнить аварийное торможение, всегда нужно начинать с прицепа. Если тормозить колесами самого грузовика, то прицепное оборудование уйдет в занос, вовлекая за собой и саму машину.

Уход за коробкой КамАЗ

Устройство нуждается в регулировке и настройке, иначе таких сбоев, как затруднительное переключение, выбивание передач – не избежать. К важным манипуляциям относят: настройка механизма переключения, настройка люфта штока, настройка промежутка в клапане включения делителя и др.

Проверка уровня масла в картере коробки КамАЗ:

Частью ухода считается смена смазки. Процедура проводится раз в год, пробег не превышает 90000км. При работе машины в тяжёлых условиях, смазку сливают каждые 45000км. или 1000 часов работы (в зависимости от установленного регламента и модификации коробки).

Проверка жидкости в трансмиссии 14-й и 15-й серии проводится с помощью меток на крышке горловины. В 16-й серии и ZF для проверки используют контрольное отверстие.

К частым поломкам относят: затруднительное включение, износ деталей, неисправность задней передачи, самопроизвольное выключение и др. Проблемы решаются, регулировкой механизма, в случае серьёзных вопросов, обращаются к специалисту.

Занос и переключение скоростей

Занос – крайне опасное явление, при котором водитель практически полностью теряет управление автомобилем. Самое главное требование, которое обязан знать каждый, кто садится за руль транспортного средства – это то, что переключение передач на КамАЗе при заносе теряет всякий смысл, более того, становится опасным.

Видео «Последствия неправильного использования камазовской коробки передач»

Обломанные зубчики на шестеренке привода — последствия несоблюдения правил эксплуатации трансмиссии на КамАЗе (автор видео — Илья С).

У Вас остались вопросы? Специалисты и читатели сайта AUTODVIG помогут вам, задать вопрос

Назначение и описание коробки КамАЗ

Несмотря на количество модификаций, назначение и принцип работы коробок КамАЗ одинаков. Так, механизмы предназначены для изменения величины и направления импульса, снимаемого с силовой установки и передаваемого на колеса машины через детали трансмиссии.

Установка КПП на машину КамАЗ выполняется восемью шпильками, по четыре штуки с каждого бока. Монтаж изделия ведётся к поддону муфты (две шпильки сверху), две шпильки снизу ввинчиваются в поддон КПП.

Плавный переход с режима на режим, обеспечен благодаря синхронизаторам. Администрирование происходит на расстоянии, за счёт переключающего рычага, установленный привод — механика. Коробки, оборудованные делителем для смены режима, применяют пневматический привод.
