Пролет 4 метра сечение балки

Деревянные балки перекрытия: размеры и расчет

Для того, чтобы соорудить надежное деревянное перекрытие, необходимо правильно подобрать размеры балок, а для этого необходимо сделать их расчет. Деревянные балки перекрытия имеют следующие основные размеры: длину и сечение.

Их длина определяется шириной пролета, который требуется перекрыть, а сечение зависит как от нагрузки, которая будет на них действовать, от длины пролета и шага установки, то есть расстояния между ними.

В данной статье мы рассмотрим, как самостоятельно сделать такой расчет и правильно подобрать размеры балок.

Как рассчитать размеры деревянных балок перекрытия

Если в частном доме на внутренней конструкции планируется устройство перекрытия, состоящее из деревянных балок, важной составляющей подготовительного этапа станет расчет точных размеров, лучшего сечения реек и шаг, который следует отступать между ними. Рассчитывать размеры и количество реек необходимо, прежде всего, для экономии средств, а также, чтобы избежать недостачи стройматериала.

В Интернете сегодня предлагается масса интернет–калькуляторов, которые позволяют сделать расчет максимально простым и быстрым. Первично исчисление предполагает определение разновидности используемых балок:

• балки бывают цельными;
• склеенными из досок;
• склеенными из шпона;
• частью срезанного бревна.

Балки из досок. Какие балки на пролете 4 метра

Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам (после расчёта), если планируется перекрывать проём не более четырех метров.

Деревянная балка более 6 метров: тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы.

Для чего нужны деревянные балки перекрытия: область применения, особенности установки и виды

Дом без перекрытий построить невозможно.

У застройщика возникает резонный вопрос — будет ли дерево наиболее выгодным материалом в процессе работы и эксплуатации?

Чтобы получить ответ, необходимо рассмотреть все достоинства деревянных балок и способы их монтажа. Об этом подробно написано в статье ниже.

Деревянные балки перекрытий – общая информация

Зачастую деревянные балки перекрытий используются в строительстве жилых домов. Отличительной особенностью таких построек является то, что они возводятся по каркасной технологии. Из названия элемента можно судить о том, что балки идут на выполнение перекрытий между этажами и чердачного перекрытия.

В массе своей изготавливаются такие балки из хвойных пород дерева. После просушки и изготовления элемент покрывается антисептическим материалом. Балки изготовляются с разными сечениями самой различной длинной и высотой, в зависимости от потребности строителей.

К преимуществам элемента можно отнести:

• простой монтаж и небольшой вес;
• широкая распространенность материала, из которого балка изготовляется;
• при использовании деревянных балок в помещении прекрасная звуконепроницаемость;
• балки не очень хорошо горят;
• невысокая стоимость;
• деталь поддается ремонту;
• балки внешне выглядят очень красиво;
• монтаж выполняется в течение дня.

Благодаря этим преимуществам деревянную балку можно приобрести в любой момент без предварительного заказа.

Впрочем, недостатки у детали тоже есть:

• нет пропитки от горения и ее необходимо выполнять дополнительно;
• в сравнении с металлическими элементами такого же типа, балки из дерева менее прочные;
• деталь больше подвержена влаге и воздействию насекомых, нежели металлические изделия;
• в результате температурного перепада балки могут претерпеть незначительную деформацию.

При изготовлении элемента необходимо учесть следующие требования:

1. Прочность материала – балка должна выдерживать серьезные нагрузки.
2. Жесткость – элемент не должен терять форму.
3. Шумоизоляция и защита от высоких температур.
4. Пожарная безопасность – деталь необходимо пропитывать специальным негорючим составом.

Подобные требования необходимы потому, что перекрытие – один из важнейших элементов во всем строении и малейшая деформация приведет к разрушению всего дома. Балки призваны распределять нагрузку равномерно и не дать этому произойти.

Виды деревянных балок для перекрытий, расчёт длины, монтаж

Важный этап строительства любого здания – установка межэтажных перекрытий. Они распределяют вес находящихся выше элементов строения, таких как крыша и стены, а также коммуникаций и деталей интерьера верхних этажей. Чтобы выдержать немалую нагрузку, нужны прочные перекрытия. В статье расскажем, какие виды балок применяют для разных частей здания, и рассмотрим, как правильно рассчитывать нагрузку и длину балочных перекрытий.

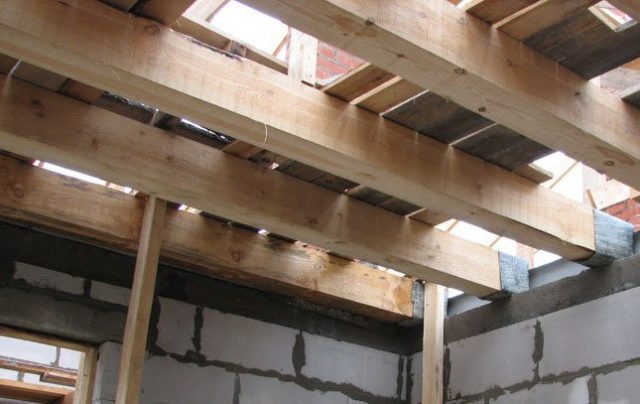

Межэтажное перекрытие деревянными балками

Типы и виды деревянных перекрытий

По предназначению деревянные балки перекрытия разделяются на такие виды:

• подвальное;
• чердачное;
• междуэтажное.

С каждым из подвидов следует ознакомиться более детально.

Подвальное

Конструкция должна обладать высокими показателями прочности, выдерживать значительные усилия, ведь балки будут служить основой для устройства пола. Если в проекте жилого дома предусмотрен подвал или гараж для автомобиля, то деревянные бруски заменяют металлическими несущими конструкциями. Это связано с быстрым разрушением дерева от воздействия высокой влажности. Альтернативным вариантом считается уменьшение расстояния между балками перекрытия и обработка деревянных элементов антисептиком.

Чердачное

Перекрытие устанавливается независимо или является продолжением кровельной стропильной системы. Лучшие технические характеристики у первого варианта. Устраивать независимое перекрытие более рационально, такая конструкция улучшает звукоизоляционные показатели всего дома, считается ремонтопригодной.

Междуэтажное

Конструкция балок перекрытия в каркасном доме имеет свои особенности. Одна сторона деревянного бруса используется в качестве опорных элементов для крепления потолка, вторая (верхняя часть) применяется в качестве лаг для монтажа напольного покрытия. Пространство между балками межэтажного перекрытия заполняют минеральной ватой или другим теплоизоляционным материалом, пароизоляционная мембрана применяется в обязательном порядке. В нижней части пирога закрепляют гипсокартонные листы, сверху застилают дощатый деревянный пол.

Сдвоенные балки перекрытия. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами.
Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.
Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

50х200 – перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Определение понятия

Перекрытие – это несущая горизонтальная конструкция, разделяющая строение по высоте. Его основная функция состоит в распределении нагрузки. Балка является главной опорой, она скрепляет всю конструкцию строения и обеспечивает необходимую жесткость.

Область применения

Балочные деревянные перекрытия применяются в:

• домах на дачных участках, рассчитанных на эксплуатацию в летнее время;
• каркасных и рубленых зданиях из древесины;
• быстровозводимых постройках сборно-разборного вида;
• строениях хозяйственного назначения – мастерская, баня, сарай, хозблок.

Если мощность фундамента не рассчитана на тяжелые перекрытия, то деревянные балки принято размещать между этажами в домах из кирпича, газосиликатных блоков.

Виды перекрытий

Перекрытие – это горизонтальная несущая конструкция из балок, разделяющая здание по высоте на функциональные зоны или этажи и поддерживающая прочность всего строения. При строительстве дома применяют следующие виды перекрытий:

• цокольное или подвальное перекрытие;
• межэтажное перекрытие;
• чердачное перекрытие.

Естественно, самые прочные – металлические балки в виде швеллера, уголка или двутавра, изготовленные из высокопрочной стали. Их лучше всего использовать для цокольного перекрытия, так как оно несёт наибольшую нагрузку. Из стальных балок можно устраивать длинные пролёты с большим расстоянием между балками. Они устойчивы к механическим повреждениям и гниению. Однако из-за большого веса с ними тяжело работать, а высокая цена металла увеличивает расходы на строительство.

Железобетонные балки перекрытия выдерживают большие нагрузки и подходят для строительства многоэтажных домов. Но для их монтажа понадобится специальная техника.

В основном при строительстве частных домов для перекрытий используют деревянные балки. Дерево – надёжный и экологически безопасный материал, который не навредит жильцам дома. Балки из дерева относительно недорого стоят и имеют небольшой, по сравнению с предыдущими видами вес, поэтому их легко устанавливать. Однако дерево огнеопасно, подвержено гниению и поражению короедом, поэтому требует предварительной обработки.

Какие замеры потребуются

Деревянные балки перекрытия, вернее точное их количество, определяется исходя из таких данных, которые замеряются строительной рулеткой:

• размеры пролета, на который будут фиксироваться рейки;
• варианты фиксации к настенным конструкциям, а именно глубина, предполагаемая для крепежей;
• оценка нагрузки, действующая непосредственно при эксплуатации;
• шаг и сечение определяются чаще по специальным таблицам.

Деревянные балки перекрытия 8 метров. Узлы ферм

Узлы деревянных ферм – места соединения 2 и более элементов, именно его можно считать слабым местом всей конструкции. При небрежной сборке, некачественном соединении о жесткости конструкции можно забыть.

Соединение отдельных элементов в одно целое может выполняться несколькими способами, рассмотрим простейшую стропильную ферму:

• в коньковом узле стропила соединяются вполдерева и закрепляются болтами. Допускается использование металлических либо деревянных накладок для большей жесткости;

Коньковый и опорный узлы

• для жесткости необходима затяжка, соединяющая оба стропильных бруса. В этом случае в стропилах делается паз по размеру затяжки, и она фиксируется болтами;
• деревянная ферма 6 метров и большей длины (до 12) требует установки дополнительных связей (вертикальных и наклонных брусков) для обеспечения жесткости. Схема соединения будет выглядеть так – в вертикальной связи делаются небольшие пазы, в которые упираются наклонные связи. Дополнительно узел укрепляется металлической пластиной;
• также конструкция фермы крыши из дерева потребует надежного соединения со стеной. Самый простой способ сделать это – просто уложить деревянные брусья на стену и установить стропила в пазы, закрепив болтами.

На схеме – различные варианты стропильных ферм

Обратите внимание! Возможны варианты опорного узла с использованием потолочных балок, в таком случае они будут выполнять еще и роль затяжки. Правда, конструкция узла несколько усложнится.

Конструкции с параллельными поясами создаются, как правило с использованием специальных металлических пластин. Такие пластины для соединения деревянных ферм с одной стороны имеют ряд зубцов, которые надежно фиксируют узел.

Требования к перекрытиям из дерева

Для того, чтобы построенный дом простоял долго лет и не доставил своим хозяевам никаких хлопот нужно учитывать несколько требований, которым должны соответствовать балки перекрытий:

1. Прежде всего, сам брус, из которого выполняется балка, должен быть выполнен из твердой породы дерева, которая обладает повышенной жесткостью и не поддается деформированию. Это необходимо для того, чтобы постройка могла в дальнейшем выдерживать большие нагрузки в виде верхних этажей, кровли.
2. Вес балки может превышать 350 кг на квадратный метр.
3. Допустимый размер балки – 7 метров.
4. При утеплении толщина материалов не должна превышать 25 см при перекрытии этажей с разным температурным режимом и 10 см, если утепляются балки между этажами с одинаковым температурным режимом.
5. Материал, из которого элемент изготовлен, должен быть максимально просушен и содержать влаги не более 20%. При необходимости используется гидроизоляция перекрытия путем применения специальной пленки.

Типы деревянных балок

Деревянные балочные перекрытия различаются размерами, сечением, способом производства и породой дерева, из которого они сделаны. От выбора деревянных балок зависит надёжность и прочность строения. В зависимости от расстояния между стенами и предполагаемой нагрузки для перекрытий, используют доску или брус из цельного массива дерева, или клеёные изделия.

Разновидности деревянных балок

Цельные балки

Балки сделанные из цельного массива дерева, менее прочные, чем клеёные или двутавровые. Поэтому их длина не должна превышать 6 метров. Часто для увеличения прочности, строители на объекте спаривают доски. Стягивают их болтами и гайками с резиновыми или пластиковыми прокладками, предотвращающими попадание влаги и образованию ржавчины на крепеже.

Клеёный брус

Клеёный брус изготавливают методом склеивания нескольких частей между собой. Балки из этого материала способны выдерживать высокие нагрузки, поэтому их можно использовать в конструкции перекрытий длиной до 14 метров. Из такого бруса можно изготовить гнутые перекрытия для арок.

Имеются у таких изделий и недостатки. При изготовлении могут использовать некачественные пиломатериалы, поэтому со временем возможна усадка балочного перекрытия. К тому же клеёные балки значительно дороже цельных. Чтобы рациональнее использовать средства отведённые на строительство, нужно правильно рассчитать нагрузку и длину балок.

Клееный брус при аналогичном сечении с обычным имеет большую прочность

Балки перекрытия изготавливают из хвойных пород дерева, но также часто используют древесину дуба, акации, клёна и других деревьев. Главное условие необходимое для прочности конструкции – влажность не более 12–14%. Виды некоторых изделий приведены в таблице ниже.

Двутавровые балки

Достоинства двутавровых деревянных балок – универсальность применения, простота установки и высокая прочность. Они сохраняют свои параметры при больших нагрузках без вспомогательных конструкций для усиления.

Устройство двутавровой балки

Двутавр делают с использованием хорошо просушенного строганного или клеёного бруса, прочной проклеенной водостойкой фанеры или OSB-плит, на основе огнеупорного и влагостойкого клея. Поэтому двутавровая деревянная балка не требует пропитки специальными составами и легко поддаётся распиловке. Однако из-за сложной технологии изготовления их редко применяют для устройства перекрытий.

Двутавровые балки из OSB (ОСП) Двутавровые балки из OSB (ОСП) Соединение двутавровых балок между собой

Для всех видов выпускаемой продукции есть свой сортамент. Сортамент — это подбор различных изделий готовой продукции по маркам, профилям или размерам. Часто в таблице указаны дополнительные сведения о прочности, весе и т. д.

Расчет деревянных балок перекрытия – специфика

Для того, чтобы правильно выполнить перекрытия в доме, стоит произвести предварительный расчет, чтобы в дальнейшем конструкция постройки была устойчивой и смогла эксплуатироваться длительное время.

Для этого необходимо учесть ряд моментов:

1. Возможные нагрузки. Здесь во внимание берется как постоянная нагрузка, так и переменная. К постоянной можно отнести вес перегородок и все конструкции, а под переменной понимается обстановка внутри дома и вес людей в нем проживающих.
2. Жесткость или нормативный показатель прогиба. У любого материала есть свой уровень жесткости. Впрочем, для конкретного случая используется формула, которая позволяет рассчитать эту величину. Показатель не должен превышать соотношения 1/200 для чердачных перекрытий и 1/250 для межэтажных.
3. Длина двутавровой балки не может превышать 5 метров для межэтажных перекрытий и 6 метров для чердачных.
4. Толщина элемента должна составлять не менее 1/25 ее длины.

Наиболее оптимальный вариант проведения предварительных подсчетов – это начать с выполнения чертежа будущей постройки.

Использование досок и цельного бруса

В случае применения цельного деревянного бруса или досок для устройства перекрытия длину пролёта выбирают в пределах 4–6 м, что в два раза меньше от максимального расстояния при использовании строительных конструкций из клееного бруса. Детали из скреплённых досок часто изготавливаются прямо на строительном объекте.

По прочности конструкции превосходят цельные балки. Основным достоинством изделий считается возможность устройства составной детали из нескольких досок. Строители могут самостоятельно регулировать толщину балки путём скрепления необходимого количества элементов. Доски соединяют между собой при помощи резьбовых элементов. Под болты и гайки устанавливают резиновые или пластиковые шайбы. Элементы предотвращают воздействие коррозии на металлические закладные детали, защищают древесину от врезания гайки при затягивании.

Сращивание досок для балок перекрытия. Как изготовить балку перекрытия из досок длиной 6 метров размером 50х150 мм, при длине пролета 6 метров от стены до стены.

При проектировании любой постройки требуется проводить расчеты несущей способности балок. В индивидуальном строительстве в подавляющем большинстве случаев используются однопролетные деревянные балки в виде досок, брусьев или бревен различной длины.
Оптимальное сечение и шаг балок подбирается в зависимости от длины пролета и предполагаемых нагрузок. Так для балки сечением 150х150 мм при длине пролета 6000 мми шаге установки 500 ммперегрузка по прогибу превышает норму в 2,46 раза, при шаге 400 мм– в 2 раза, а при шаге 300 мм– в 1,5 раза, при этом расчетная нагрузка по площади составляет 300 кг/м 2. а распределенная нагрузка – 90 кг/м 2. Возможный шаг установки балок сечением 150х150 мм, при котором перекрытие выдерживает такую нагрузку, составляет200 мм. Однако надо иметь в виду, что в любом случае величина разрушающей нагрузки –1650 кг.
Прочность и надежность перекрытия зависит от сечения балки. Так при высоте балки200 мми ширине150 ммперегрузка будет всего в 1,04 раза, а если, наоборот – в 1,88 раза, при шаге установки500 мми указанной выше нагрузке.
Таким образом, балка перекрытия при таком пролете должна быть капитальная, а не составная из досок сечением 50х150 мм. Ведь если будет 2-ой этаж, то она будет нагружена основательно. К тому же длина досок –6000 мм, а это означает, что крепежные элементы в составных элементах балки будут работать на срез. Если установить более основательный крепеж, то это ослабит саму балку.

Требования и нормативные документы

К деревянным балкам предъявляются определенные требования, закрепленные в нормативных документах. Изготовление производится согласно ГОСТ 4981–87. Элемент должен обладать:

1. Высокой прочностью и жесткостью. Конструкции необходимо выдерживать нагрузки переменного и постоянного характера. Например, оборудования, мебели, веса строительных элементов дома. Также не должно быть прогибов под расчетной нагрузкой.
2. Звукоизолирующими свойствами и хорошей теплоизоляцией. В межбалочное пространство производится закладка современных материалов, обладающих данными характеристиками.
3. Высоким уровнем пожаробезопасности. Для этого древесину необходимо пропитать антипиренами несколько раз.

Внимание! В балках необходимо контролировать отсутствие дефектов и повреждений.

Условия изготовления и эксплуатации изложены в:

описаны нормы проектирования, характеристики используемой древесины, условия эксплуатации. устанавливает методы определения влажности деталей. содержит описание классификации, терминов, способов измерения видимых пороков древесины. посвящен правилам и требованиям к изготовлению деревянных клеевых конструкций. – технические условия на пиломатериалы лиственных пород. устанавливает технические требования к пиломатериалам хвойных пород.

Государственные стандарты регулируют все аспекты использования балок перекрытия.

Сечение балочных перекрытий

На прочность перекрытия также влияет сечение балки. По типу сечения включают следующие виды пиломатериалов:

• прямоугольные;
• квадратные;
• круглые;
• овальные;
• двутавровые.

Самые распространённые – балочные перекрытия прямоугольного сечения. Их легко устанавливать и такие балки будут служить лагами для обустройства полов. При монтаже прямоугольных балок их устанавливают вертикально широкой частью, так как с увеличением высоты повышается прочность конструкции.

Для чердачных перекрытий часто используют круглые балки или оцилиндрованные брёвна. Такие балки имеют хорошую прочность и устойчивость на прогиб.

Наиболее крепкие и функциональные – двутавровые балки перекрытия.

Схема расчета нагрузки на перекрытии

Нагрузка, которая действует в отношении перекрытия деревянных реек, состоит из нескольких видов нагрузки:

1. Собственная масса деталей перекрытия.
2. Постоянная или, наоборот, временная нагрузка, к примеру, если на верхнем этаже установлена мебель, бытовые приборы. оборудование.

Рассчитать точное значение нагрузки достаточно сложно, этим занимаются специалисты, имеющие опыт в проектировании. Но обывателю тоже под силу произвести упрощенное вычисление.

Чердачное перекрытие, которое не удерживает вещи, хлам, а только учитывает массу легкого утеплителя по типу минеральной ваты или пенопласта и собственный вес, принимается в величине 50 кг/кв. м. Исходя из этого, нагрузка по эксплуатации перекрытия вычисляется:

70 × 1,3 = 90 кг/кв. м, 70 – единственно принятое неизменное значение нагрузки для чердака, а 1,3 – показатель запаса.

Рассчитаем общую нагрузку:

(50 + 90) × 1,3 + 50 = 232 кг/кв. м, округляем до 240 кг/кв. м.

Для чердачного перекрытия, где обустроена мансарда, следует добавить вес напольной конструкции, перегородок и мебели. Тогда нагрузка повышается до значения в 300-350 кв. м. Прибавляем вес нескольких жителей и посетителей здания и получаем нагрузку 350-400 кг/кв. м.

Клееный брус

Для увеличения прочности или величины цельных балок их скрепляют между собой вручную во время монтажа перекрытий. Для этих же целей применяется изготовленный на предприятиях клееный брус. Он состоит из нескольких соединённых между собой брусков. Толщина отдельно взятого элемента регулируется количеством склеенных между собой изделий. Клееный брус получают на заводе методом прессования, его длина достигает 12 м.

Готовые изделия сохраняют характеристики цельных пиломатериалов, в них можно вбивать гвозди без потери прочности или резать на части необходимого размера. Единственным недостатком таких конструкций считается высокая стоимость. Необходимо всё тщательно просчитать перед установкой перекрытия первого этажа по деревянным балкам.

Обратите внимание! Клееный брус часто применяется в строительстве для монтажа арочного перекрытия.

Изготовление балок перекрытия из досок. Выбор балки для межэтажных перекрытий:

• Балки перекрытия из бруса . Чаще всего для изготовления балок выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах 140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая прочность присуща деревянной балке с соотношением сторон 7:5.

• Балки перекрытия из бревна . Экономически более выгодное решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью к изгибу. Бревно пригодно для использования только если выдержано в сухих условиях не менее одного года.

• Балки перекрытия из досок . Использование доски приводит к уменьшению потребляемого для устройства перекрытия количества пиломатериалов. Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к огню, долговечность и звукоизоляция. Обычно доска используется при строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться приемом — срастить вместе две доски по длине. Тогда суммарное сечение будет соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в 2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В данном случае крепление осуществляется саморезами или гвоздями, зафиксированными в шахматном порядке с шагом 20 см.

Рекомендуем! Подробное описание деревянных балок перекрытия — типы, виды, расчет балки на изгиб, прочность и нагрузку.

Сечение балок деревянного перекрытия

Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.

Основные характеристики и размеры

Важный показатель для элемента – максимальная длина без опор. Она зависит от размера пролета.

При сооружении деревянного перекрытия используют брус и доску ходовых параметров. Например, 50×150 мм, 50×200 мм, 100×150 мм. Эти размеры соответствуют нормам при перекрытии проёмов не более 4 м.

Минимальные размеры бруса – 10×7 см. Такой элемент используется для длины пролета 2 м.

Максимальное значение 25×18 см нужно для пролета 7 метров. Самые ходовые размеры, используемые в строительстве перекрытий — 150×100 мм или 150×150 мм. Прочность перекрытия зависит от высоты балки.

Существующие стандартные размеры балок:

• 100x150x4,50 м;
• 100x200x4,50;
• 150x150x4,50;
• 150x200x4,50;
• 100x150x6,00;
• 100x200x6,00;
• 150x200x6,00;
• 200x200x6,00.

Максимальный уровень нагрузки:

• цокольных и межэтажных перекрытий составляет 210 кг/1 кв. м;
• чердачных – 105 кг/1 кв. м.

Важно! Предельный уровень прогиба равен 0,004 м/1 п. м. Если расчетное значение будет больше, то перекрытие использовать опасно.

Для определения сечения нужно произвести расчет. На практике его высоту берут в диапазоне 4–5% от длины пролёта. Пролёты свыше 6 м, в том числе 8 метров, перекрывают прогонами с крупным сечением.

Расчёт нагрузки и размеров деревянных балок

Перед возведением здания необходимо рассчитать нагрузку и длину балочных перекрытий. Для лучшей прочности перекрытия при строительстве нужно использовать деревянные балки с немного большим, чем расчётный, запасом прочности.

Выбор ширины или толщины балки в зависимости от длины

Чтобы правильно произвести расчёт нагрузки на балку перекрытия, нужно:

1. Знать расстояние между стенами и шаг между балками.
2. Вычислить постоянную нагрузку, складывающуюся из массы балок, утеплителя и материалов, из которых изготовлен пол и потолок.

Так как для расчёта требуется знать нагрузку на погонный метр, нужно предполагаемую нагрузку на 1 м 2 умножить на расстояние между балками. Далее, полученную цифру умножают на квадрат расстояния между несущими стенами и делят на 8. Так проводят расчёт нагрузки балочного перекрытия.

Mmax = (q*L 2 )/8

• q — полная нагрузка на кв. м;
• L 2 — квадрат расстояния между стенами.

При проектировании каркаса перекрытия нужно уделить внимание пространственной жёсткости, которая во многом зависит от показателей прогиба балочного перекрытия.

Расчёт деревянной балки на прогиб проводят по формуле: W = Mmax / R, где M – максимальная нагрузка, а R – сопротивление древесины из СП 64.13330.2017 от 2017 г. (актуальная редакция СНиП II-25-80). Для древесины 2 сорта её принято считать равной 130 кг/см2.

Из формулы W = b*h 2 /6, зная показатель W, вычисляем сечение перекрытия. Достаточно задать одну геометрическую характеристику b (ширину сечения) или h (его высоту).

Прогиб деревянного перекрытия при вычисленной нагрузке не должен быть больше соотношения к длине балки 1:350 для подвальных и межэтажных перекрытий, а для чердачных и мансардных – 1:250.

Размер балок зависит от расстояния между несущими стенами. Для определения необходимой длины балки к этой величине прибавляют 40 см, примерно по 15–20 см с каждой стороны. Профессиональные строители рекомендуют для устройства перекрытия использовать балки с сечением равным 4–5% длины пролёта.

Как монтировать междуэтажные и потолочные перекрытия

Речь снова пойдет о деревянных лагах. Чтобы перекрытие не пришлось переделывать позже, воспользуйтесь доступной инструкцией:

1. На стенах зафиксируйте заготовленные рейки, заранее обернутые в рубероид. Так вы избавите дерево от возможного гниения вследствие попадания влаги.
2. Зафиксируйте балки по краю, отступив от стены как минимум 5 см, шаг между соседними перекладинами не может превышать подсчитанные ранее размеры.
3. Лаги укладываются по всей толщине настенных конструкций, поэтому имеют максимальную опору и хорошую устойчивость.
4. Заполните пустоты кирпичом или строительными плитами.
5. Следующий слой состоит из чернового покрытия из обрезного бруса величиной 150 × 25 мм.
6. В чем отличие потолочного перекрытия от междуэтажного? Все идентично, единственный нюанс – толщина реек чуть меньше, а расстояние между ними, наоборот, чуть больше.

Самостоятельное изготовление клееного элемента

Существует несколько вариантов самостоятельного изготовления клееного бруса:

• соединение трёх элементов в одну конструкцию;
• склеивание двух деталей в форме символа Z;
• соединение ламелей с использованием специальных элементов, металлических вставок.

Самым практичным считается первый способ, он гораздо проще двух остальных. На начальной стадии работ отбирают доски для бруса и укладывают их на центральный элемент таким образом, чтобы годовые кольца древесины смотрели в противоположные стороны. На поверхности досок делают пометки чёрным маркером или простым карандашом, что будет указывать на последовательность их укладки.

Центральный элемент зачищают с обеих сторон наждачной бумагой, что позволит создать шероховатую поверхность, улучшить адгезию клея. Боковые доски обрабатывают только в месте прилегания к основному брусу. На следующем этапе работ обезжиривают поверхности растворителем, наносят антисептик и антипирены. Эти жидкости и защитные составы наносятся поочерёдно: сначала растворитель, затем другие пропитки после высыхания основного состава. Обрабатывают не только боковые стороны пиломатериала, но и торцы.

Теперь необходимо нанести тонкий слой клея (1–2 мм) на зачищенные и предварительно обработанные поверхности. Верхнюю и нижнюю доски укладывают на центральный брус таким образом, чтобы они находились в одной плоскости. Для скрепления элементов используются струбцины, которые устанавливают на балке через каждые 40–50 см. Время твердения клея указывается производителем (обычно не превышает 2 дней).

Как определить нагрузку, которая будет действовать на перекрытие?

Нагрузка на перекрытие формируется из собственного веса балки, дополнительных материалов (утеплителя, заполнителя, зашивки) и переменного веса – внутренне обстановки жилища, и веса людей, проживающих в доме. Также, очень много зависит от частоты эксплуатации помещения.

Чтобы учесть все нюансы и погрешности, специалисты проводят специальный расчет, позволяющий понять, какой вес будет воздействовать на устанавливаемые балки. Исчисление очень сложное и громоздкое, поэтому очень сложно выполнить его самостоятельно.

Однако, для этого существует упрощенный вариант:

К примеру, возьмем перекрытие для чердака, где никакой мебели не стоит, но куда помещаются ненужные вещи. В качестве утеплителя используется обычная минвата. Нагрузка обычно составляет 50 кг на один квадратный метр.

70х1,3 = 90 кг/кв.м , где 70 – норма нагрузки для такого вида перекрытия, кг/кв.м, 1,3 – коэффициент запаса.

Общая расчетная нагрузка, воздействующая на перекрытие, составит:

50+90=130 кгкв.м . При округлении за норму берем 150 кг/кв.м . Увеличение происходит потому, что может быть использован более тяжелый утеплитель и обшивка.

В этом случае, общая нагруженность перекрытий составит:

50+150х1,3 = 245 кг/кв.м , округляем до 250 кг/кв.м .

Если на чердаке на будущее планируется отделка под мансарду, то стоит увеличить нагрузку до 350 кг на метр квадратный. Для определения нагрузки существуют всевозможные онлайн калькуляторы.

Монтаж перекрытия

Чтобы здание долго прослужило, балочные перекрытия должны соответствовать высокому уровню прочности. Иметь хорошую звуковую и теплоизоляцию, а также хорошо вентилироваться.

При установке деревянных балок чаще всего используют маячный способ монтажа. Вначале монтируют крайние балки, а затем промежуточные. Чтобы не допускать ошибок во время работы, используют уровень. В случае перепадов высоты, балки можно выровнять подложив под торцевые концы пропитанные битумным праймером обрезки.

Перед началом установки проводят сращивание или обрезку балок до нужных размеров. Сращивание балок из бруса по длине обычно проводят способом «замочный паз». Для этого концы брусьев спиливают на 12 толщины и заглубляют один торец в толщу другого. Затем места соединений фиксируют.

Сращивание двух балок

Расстояние между деревянными балками не должно быть меньше 60 см и превышать 1 метр. В конструкции из брёвен или клеёного бруса шаг делают больше, чем в дощатых перекрытиях. При монтаже чердачного перекрытия расстояние между дымоходом и балками должно быть не менее 40 сантиметров.

Для прочности каркаса торцы балок заглубляют в несущую стену минимум на 15 см. У двутавровых балок это значение разрешено уменьшить до 7 см. Заделывают углубления раствором или монтажной пеной. Возможно закрепление концов на стенах с помощью стальных связей. В местах опор на балках делается гидроизоляция.

Гидроизоляция балок в местах опор обязательна

Достоинства и недостатки балок из дерева

Использование в строительстве зданий деревянных балок в отличие от других видов характеризуется следующими достоинствами:

• доступная цена;
• простота доставки на строительную площадку;
• возможность установки без применения спецтехники;
• экологическая безопасность;
• ремонтопригодность.

Однако, несмотря на многие достоинства, такие перекрытия менее прочны, чем металлические и железобетонные. Требуют обработки антипиренами, а также средствами против гнили и плесени. Монтаж деревянных балок возможен только после тщательных расчётов.

В заключение статьи нужно добавить, что применение дерева в строительстве значительно сокращает расходы. Чтобы не нарушить конструкцию всего здания и установить прочные перекрытия, их проектирование и монтаж лучше доверить профессиональным строителям.

Порядок расчёта

Определить шаг балок деревянного перекрытия, их размеры и количество помогает предварительный расчёт. Перед проведением таких операций необходимо:

• провести замеры пролёта между несущими стенами жилого здания;
• рассчитать нагрузку, которую будет испытывать перекрытие после монтажа;
• провести расчёт сечения и шага балок по специальным таблицам.

Длина балок основания для устройства крыши состоит из размера пролёта и необходимой величины запаса в пределах 10–15 см для устройства надёжного перекрытия при опоре на стену. Длина пролёта – расстояние между внутренними частями противоположных стен в жилом доме или любой другой постройке. Самым популярным вариантом в частном строительстве считается расстояние от 2,5 до 4 м. При величине пролёта больше 6 м для монтажа перекрытия используются деревянные фермы.

Важно! Нагрузка на деревянную балку включает в себя усилия от вышерасположенных конструкций, внутреннего наполнения перекрытия, а также временных элементов (людей, бытовой техники и мебели).

Точные расчёты может выполнить только специализирующаяся на этом строительная организация. При самостоятельных вычислениях отталкиваются от следующих значений:

• общая нормативная нагрузка на квадратный метр перекрытия при использовании утеплителя (минеральной ваты) составляет 130 кг/м2;
• при использовании толстых досок и тяжёлого теплоизоляционного материала нормативная нагрузка увеличивается до 150 кг/м2, общая с учётом коэффициента безопасности 1,3 – до 245 кг/м2;
• в мансардном помещении на перекрытие действуют временные нагрузки от установки мебели или перемещения людей – общая нагрузка составит 350 кг/м2;
• общая нагрузка для междуэтажных пролётов не менее 400 кг/м2.

Все указанные величины считаются базовым значением для дальнейших расчётов.

Как делать монтаж?

При монтировании деревянных перекрытий следует:

1. Начинать установку с крайних балок, а затем продолжать промежуточными.
2. Располагать элементы строго горизонтально.
3. Четко выдерживать параллель и шаг между двумя брусьями.
4. В местах соприкосновения с несущими поверхностями использовать изолирующие материалы.
5. Выполнить срез концов бруса под углом в 60°-70°.
6. Каждую 3-ю балку фиксировать к стене анкерным болтом.

Для процесса крепления элементов необходимо использовать крепежный инструмент:

• гвозди;
• шурупы;
• саморезы;
• дюбеля (пластиковые и металлические);
• болты анкерные;
• уголки металлические;
• скобы П-образные;
• деревянные шплинты.

Металл для изготовления крепежа должен быть прочным и стойким к окислению.

Важно! Уголки нужно брать с запасом прочности не менее 2. Элемент должен выдерживать вес в 2 раза больше рассчитанного.

Способ крепежа выбирается в зависимости от материала стен и требований конструкции:

1. Крепление балок из бруса на армопоясе выполняют с помощью анкерных пластин с антикоррозионным покрытием.
2. Для крепления бруса к кирпичным и бетонным конструкциям используют уголковый крепеж. При этом саморезы и гвозди заменяют механическими анкерами. Для бетона понадобится взять под саморезы прочные дюбеля (пластмассовые) и дрель с функций перфоратора.
3. Чтобы зафиксировать брус к стене из дерева, нужны перфорированные элементы крепежа (плоские или уголковые). Также понадобятся шурупы, саморезы и гвозди.
4. Если стена выполнена из гипсокартона или газобетона, то следует приготовить шурупы с резьбой по всей длине. Второй вариант – химические или механические анкеры.
5. При подвесном методе крепления нужны металлические накладки.

Что следует знать про нагрузку на балку?

Чтобы правильно выбрать параметры, сечение, и материал, из которого изготавливаются балки перекрытий, нужно предварительно ознакомиться с параметрами, которым должна соответствовать деталь.

Все будет зависеть от того, где балка будет располагаться, какая нагрузка на нее ляжет. Очень важно учесть и уровень деформации дерева. Чем мягче порода, тем выше уровень деформации.

Шаг и сечение балок деревянного перекрытия

При строительстве дома крайне важно учесть шаг и сечение деревянного покрытия. От того, насколько часто расположатся балки, будет зависеть устойчивость дома. Если шаг перекрытий получится значительный, то на каждую балку ляжет достаточно высокая нагрузка и постройка вряд ли будет надежной.

Слишком маленький шаг между балками приведет к повышенной жесткости конструкции и возможной деформации строения в будущем. Оптимальным вариантом считается шаг от 30 см до 1,2 метра. Это обусловлено еще и тем, что получившиеся ячейки будут прекрасно подходить под размер утеплителя.

Что касается сечения детали, то обычно используется деталь прямоугольной формы с сечением 1,4:1, при этом, ширина элемента может быть от 40 до 200 мм, а высота 100 – 300 мм.

Определение сечения и шага

После подбора нагрузок и определения длины балок приступают к расчёту шага их укладки для устройства опалубки будущего перекрытия, а также определяют величину их сечения.

Все работы проводятся по таким правилам:

• соотношение ширины и высоты несущих элементов перекрытия находится на уровне 1:1,4 (ширина балки колеблется в пределах 4–20 см, а высота изделий зависит от толщины теплоизоляционного материала, находится в диапазоне 10–30 см);
• на шаг установки балок влияют расчётные нагрузки и размеры утеплителя, фанеры или любого другого материала для подшивки;
• между соседними балками оставляют свободное пространство от 30 до 120 см.

Для точного определения сечения бруса деревянного перекрытия существуют специальные таблицы. Во время проведения вычислений необходимо обращать внимание на максимальную величину прогиба, для чердачных брусков перекрытия не более 1/200 для междуэтажных элементов – 1/350.

Основные требования к балкам перекрытия

К главным требованиям можно отнести следующие:

1. Параметры детали: длина, ширина, высота, сечение.
2. Уровень жесткости материала.
3. Какая нагрузка ляжет на деталь.
4. Горючестойкость.
5. Влагостойкость, шумоизоляция.

Пример расчета деревянной балки

Для того, чтобы рассчитать как будет зависеть нагрузка на балку от размера детали и шага, при установке можно воспользоваться следующими формулами:

1. Стандартные пролет для балки: 2,5 – 4 метра при прямоугольном сечении и отношении высоты к ширине 1,4:1.
2. Нужно учесть, что в стену балка входит минимум на 12 см.
3. При расчете необходимо учесть и собственный вес балки от 190 до 220 кг на метр квадратный.

Чтобы просчитать величину прогиба при нагрузке необходимо воспользоваться формулой:

Мmax = (q х l в кв.) / 8 = 220х4 в кв./8 = 400 кг•м.кв .

Далее, переходим к расчету момента сопротивления древесины на прогиб по формуле:

Wтреб = Мmax / R . Для сосны этот показатель составит 800 / 142,71 = 0,56057 куб. м

R – сопротивление дерева, взято из СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции», введенные в эксплуатацию в 2011 г.

Выполненные расчеты помогут построить устойчивый и рассчитанный на длительную эксплуатацию дом.

Средние цены

Цена двутавровой балки длиной 6 м из сухого строганого бруса от 310 руб. до 360 руб. за пог. м. Если балка обработана биозащитой, цена возрастает от330 руб. до 380 руб. за за пог. м.

Стоимость балки с:

• Деревянной полкой OSB (длина до 6 м) от 265 руб. до 355 руб. за пог. м.
• Деревянной полкой OSB (длина до 12 м) от 365 руб. до 455 руб. за пог. м.
• Полкой из ЛВЛ бруска (длина до 12 м) от 425 руб. до 465 руб. за пог. м.
• Широкой полкой из ЛВЛ бруска (длина до 12 м) от 525 руб. до 585 руб. за пог.м.

• сечение 185×120 мм, 185×160 мм, 185×202 мм, 185×240 мм, 140×202 мм, 140×160 мм – 36 000 руб./куб. м;
• сечение 240×202 мм, 240×240 мм, 280×202 мм, 280×240 мм, 240×202 мм, 280×202 мм — 38 000 руб./куб.м.

Заключение

Выполнить перекрытие из деревянных балок может даже один человеку. Это зависит от размеров постройки. Главное, правильно сделать расчет, подготовить все материалы, ознакомиться с технологией укладки и крепежа.
