Компонентные динамики что это такое

Содержание

Двухкомпонентная акустика и ее установка

Двухполосная автомобильная акустика JBL

Как известно, двухкомпонентная акустика имеет две динамические головки и вполне оправданно пользуется популярностью среди автомобилистов, уважающих хороший и чистый звук. Двухкомпонентная автомобильная акустика подразумевает всегда простую установку и хорошее воспроизведение частот.
О том, в чем преимущества этой акустической системы и как проводится ее монтаж и будет рассказано в нашей статье.

В этой статье расскажу о различиях между коаксиальными динамиками и компонентными динамиками.

Коаксиальный динамик состоит из динамика НЧ/СЧ и твитера. Такие динамики часто называют двухсторонних или двух полосным динамиком. Динамик воспроизводит НЧ и СЧ частоты, а твитера воспроизводит высокие частоты. Есть также 3-полосные динамики.

Компонентные динамики или коаксиальные динамики?

коаксиальный динамик

Приобретая новые автомобильные динамики, вы, возможно, заметили, что большинство марок автомобильных аудиосистем предлагают как компонентные, так и коаксиальные версии одних и тех же моделей.

Акустические системы: типы динамиков (часть 3)

В прошлый раз мы разобрались, по крайней мере, в общих чертах, в конструкции динамика. Основные ее элементы — общие для всех типов динамиков, но главное, как всегда, кроется в различиях. О них и стоит рассказать подробнее.

Компонентная акустика: хороший звук за приемлемые деньги

Качественный звук в машине – мечта каждого автолюбителя. Многие даже покупают более дорогую комплектацию машины, которая включает опцию аудио оснащения. Однако от штатных динамиков некоторые водители предпочитают избавиться, если их не устраивает качество звука. Лучшие результаты могут показать компонентные колонки. Однако они будут звучать лучше коаксиальных или штатных только в том случае, если правильно подбирать компонентный набор и устанавливать динамики.

компонентная акустика

Что такое коаксиальная акустика и ее особенности

Коаксиальная акустика

О том, что такое коаксиальная акустика и в чем ее основное отличие от компонентной, задумываются многие. Ведь во время езды на машине акустическая система занимает очень важное место.
Многие любят слушать музыку среднего качества звучания, находясь за рулем своего автомобиля, а коаксиальная акустическая система в полной мере этому способствует.

Основные отличия компонентой акустики от коаксиальной

Наверняка вы знаете, что акустика бывает коаксиальной и компонентной. И если вы не уверены какую выбрать, если хотите узнать о разнице этих типов или о том, как правильно провести установку, то этот материал будет вам полезен.

Основное отличие коаксиальных динамиков от компонентных, это их формфактор или устройство. В принципе, отсюда и вытекают плюсы и минусы. Название коаксиальных динамиков идет от латинских слов КО – совместный и АКСИАЛ – ось. Название говорит само за себя, потому что здесь на одной оси совместно находятся два или три динамика – высокочастотный и мидбасовый и/или среднечастотный. В компонентной же акустике они разделены и являются отдельными элементами — компонентами. С названиями разобрались.

Ответ на вопросы — что лучше, какой тип предпочтительнее для улучшения звучания музыки в машине и что покупать – простой. Это компонентная акустика, но не во всех случаях. Читайте дальше, если хотите узнать почему.

Чем отличается акустика компонентная от коаксиальной

Чем отличается компонентная от коаксиальной акустика

Пожалуй, нет такого автовладельца который не оказывался бы перед кажущемся сперва несложным выбором: приобрести штатную, недорогую автомагнитолу или же пробить серьёзную брешь в своем бюджете, приобретя качественную аппаратуру, цена которой заставляет взвесить все «за» и «против» при принятии данного решения.
Подойдя со всей серьезностью к выбору автомобильной акустики невозможно обойти стороной главный вопрос — чем отличается компонентная акустика от коаксиальной? Поиск ответа на данный вопрос заставляет автовладельца длительное время балансировать при принятии решения, изучать недостатки и преимущества каждой из систем, взвешивать свои предпочтения и возможности.
Но правильный выбор имеет место быть только в том случае, когда наименования и технические характеристики являются не простым набором букв, а являются много говорящими за себя терминами. Как раз для проведения четкости вашему вниманию представлена данная инструкция, объясняющая, в чем отличие компонентной акустики от коаксиальной?

Что необходимо знать при выборе автомобильной акустики

Акустика

Выбор акустики для автомобиля – это далеко не простое задание, так как для этого требуется хотя бы фундаментальные знания с теории автозвука. Кроме того, в любом случае нужен опыт инсталляции и настройки оборудования, потому что после небрежной установки владелец акустики может столкнуться с фонами, некачественным звуком и прочими проблемами.

Покупка дорогой акустики еще не является панацеей от будущих неполадок со звуком. Полноценное функционирование акустических систем возможно только в том случае, если они были инсталлированы профессионально. Таким образом, можно сделать вывод, что правильность настройки и установки АС является более важной, чем её стоимость. В данной статье мы ответим какую акустику выбрать, и на что обратить внимание при покупке акустических компонентов.

Выбираем автомобильную акустику

Коаксиальные динамики

Эти колонки или динамики используют динамик для баса, динамик для средних и динамик для высоких частот. Динамик НЧ/СЧ и твитер установлены вместе в одну корзину или раму, с установленным сверху твитером, в центре звуковой катушки.

коаксиальные_ динамики

Кроссовер используется в коаксиальных динамиках, как правило, первого уровня, состоящий из одного конденсатора и катушки индуктивности.

Компоненты кроссовера прикреплены к корзинам спикера, таким образом, никакой внешний монтаж не требуется.

Широкополосник

Частотный диапазон, воспринимаемый человеческим слухом, как уже говорилось, находится в пределах приблизительно от 20 Гц до 20 кГц. Логичнее всего было бы иметь такой динамик, который способен воспроизвести его полностью. И такие динамики есть. Они называются широкополосными.

Вопрос в том, насколько качественно они способны работать в крайних значениях частот этого диапазона. Дело в том, что для эффективного воспроизведения низких частот диффузор классического динамика должен иметь достаточно большие размеры. Например, для частоты 40 Гц его диаметр должен быть около 30 см. Это достаточно просто реализовать.


Широкополосный динамик ScanSpeak 10F/4424G00

Но на высоких частотах такой диффузор попросту не сможет «успевать» передавать колебания всей своей поверхностью. Именно поэтому чаще всего широкополосные динамики являются результатом компромисса.

Для качественного воспроизведения верхней части частотного диапазона в центр диффузора широкополосника зачастую вклеивается дополнительный высокочастотный диффузор — «рупорок» (конус-визер, «дудка»), который способен воспроизводить «быстрые» колебания в то время, как основной, большой диффузор работает гораздо медленнее.

Применяемые в аудиофильских системах широкополосники — предмет серьезных инженерных разработок, граничащих с искусством. Здесь используются материалы с максимально возможными параметрами, ноу-хау, позволяющие все-таки получить полнодиапазонный драйвер.


Широкополосный динамик Lii Audio 2PCS Fast-10

Наиболее проблемным для широкополосного динамика является воспроизведение крайних частот слышимого диапазона. Если широкополосник способен работать в диапазоне 60–16000 Гц с неравномерностью ± 10 дБ — это уже неплохой результат.

При этом в связи с простотой конструкции и отсутствием фильтров (кроссоверов) акустическая система с широкополосником способна демонстрировать высокую чувствительность — от 90–92 дБ и выше. Это делает колонки с широкополосными динамиками особо востребованными среди любителей ламповых усилителей, имеющих, как правило, ограниченную мощность.

В связи с этим голосовые катушки таких широкополосников обладают повышенным сопротивлением. Общепринятые значения для всех остальных динамиков, предназначенных для установки в акустические системы — от 2 до 8 Ом.

Кроме того, именно широкополосный динамик максимально приближен по своим параметрам к точечному источнику звука — идеальному акустическому объекту с точки зрения его локализации. Направление на источник в таком случае определяется слушателем максимально точно. Такой излучатель позволяет создать самую точную стереосцену (звуковую сцену), поскольку источник звука в стереоканале — всего один и он имеет минимальную площадь.

С другой стороны, простейшая колонка с широкополосником — самое дешевое решение, но говорить о полнодиапазонном воспроизведении в этом случае не приходится.

Устройство и принцип работы динамика

Устройство динамика
Устройство динамика

Традиционному динамическому излучателю вот уже лет сто, но на покой он даже не собирается. Конструкция его в целом незатейлива, но имеет массу нюансов. В корзине динамика закреплены магнитная система и диффузор (звукоизлучающая мембрана) со звуковой катушкой, центрирующей шайбой и подвесом. Ток от усилителя проходит через катушку, та заставляет колебаться магнитную систему и прикреплённый к ней диффузор. А тот, в свою очередь передаёт колебания воздуху. Долетая до наших ушей (и не только) эти воздушные колебания (звуковые волны) становятся для нас музыкой, человеческой речью, громовыми раскатами и так далее.

Виды акустических систем

Узнайте, что значит коаксиальная акустика

Узнайте, что значит коаксиальная акустика

В настоящее время акустические динамики можно подразделить на два основных вида. Так выделяют коаксиальную и компонентную акустические системы.
Рассмотрим, в чем же их основные различия:

  • Коаксиальная акустика состоит из корпуса, на который крепятся излучатели. Чаще всего на один низкочастотный динамик устанавливают несколько, обладающих высокой частотой.
    Преимуществом данной системы является в первую очередь то, что она очень легко устанавливается. Да и вообще, стоит такое объединение динамиков мало, за счет чего акустику эту и выбирает большинство покупателей.
    Конечно, у нее есть и масса недостатков, но это будет рассмотрено чуть позже. по своим характеристикам является более хорошей, если сравнивать ее с предыдущим вариантом. В ее состав входит несколько составляющих, которые имеют разные частоты.
    Обычно их подсоединяют к усилителю или автомагнитоле. В результате этого качество звучания представлено на очень высоком уровне.
    К основным недостаткам данной акустики относят то, что она стоит слишком дорого, да и при этом ее сложно устанавливать, поскольку с ней не так-то просто разобраться. Кроме того необходимо использовать специальные подиумы, звукоизоляционные материалы и тому подобное.

Примечание: последние приходится покупать отдельно, а стоят они немалые деньги.

Виды колонок

Раздумывая над тем, какую выбрать аудиосистему для автомобиля, для начала нужно разобраться с типами колонок. Все колонки для аудиосистем принято разделять на две категории – коаксиальные и компонентные.

Что такое коаксиальная акустика

Коаксиальные колонки – это динамик, который представляет собой конструкцию из нескольких динамиков воспроизводящие разные частоты. В зависимости от кроссовера, встроенного в конструкцию этого вида колонок, их принято разделять на двухполосные трехполосные, 4..5..6..и т.д. Чтобы узнать, сколько полос есть в коаксиальных колонках, достаточно всего лишь посчитать динамики. Хотим обратить внимание на то что для воспроизведения всех звуковых частот достаточно трёх полос.
Акустика которая, имеет 4 и более полос звучит очень пискляво и слушать её не особо приятно. К преимуществам коаксиальной акустики можно отнести простоту крепежа и небольшую стоимость.

Для чего нужна компонентная акустика

Компонентная акустика это динамики разных частотных диапазонов, которые расположены по отдельности. Эти профессиональные колонки отличаются высоким качеством звучания. Связано это с тем, что динамики с разной частотой не находятся в одном месте.

Таким образом, можно получить полноценное наслаждение от прослушивания музыки, так как звук разбирается на отдельные составляющие. Однако за любое удовольствие приходится платить: стоят такие колонки на порядок дороже коаксиальных, а установка компонентной акустики требует гораздо больше усилий.

Компонентная акустика

diatone

Компонентный динамик состоит из отдельного динамика для бас/СЧ, который воспроизводит НЧ и СЧ частоты и отдельного динамика, который воспроизводит высокие частоты. Существует также внешний пассивный кроссовер, который устанавливают в небольшой пластиковый корпус. Кроссовер разделяет бас/средние частоты и высокие частоты и посылает их динамику НЧ/СЧ и твитеру, соответственно. Некоторые пассивные кроссоверы позволят вам увеличить и/или уменьшить выходной уровень высокочастотных динамиков.

Драйверы описание

ВЧ-динамик Твитеры — это маленькие колонки (динамики), предназначенные для высокочастотного воспроизведения.

Супер-Твитер Супер-твитеры — это небольшие драйверы, предназначенные для воспроизведения ультравысокой частоты. Они обычно встречаются обычными высокочастотными динамиками с 4 или 5 полосами.

KEF-X300A-динамик

Среднечастотник — Среднечастотные динамики отвечают за обработку средних частот и используются в сочетании с твитерами и сабвуферами для лучшей детализации.

динамик 3ГДШ

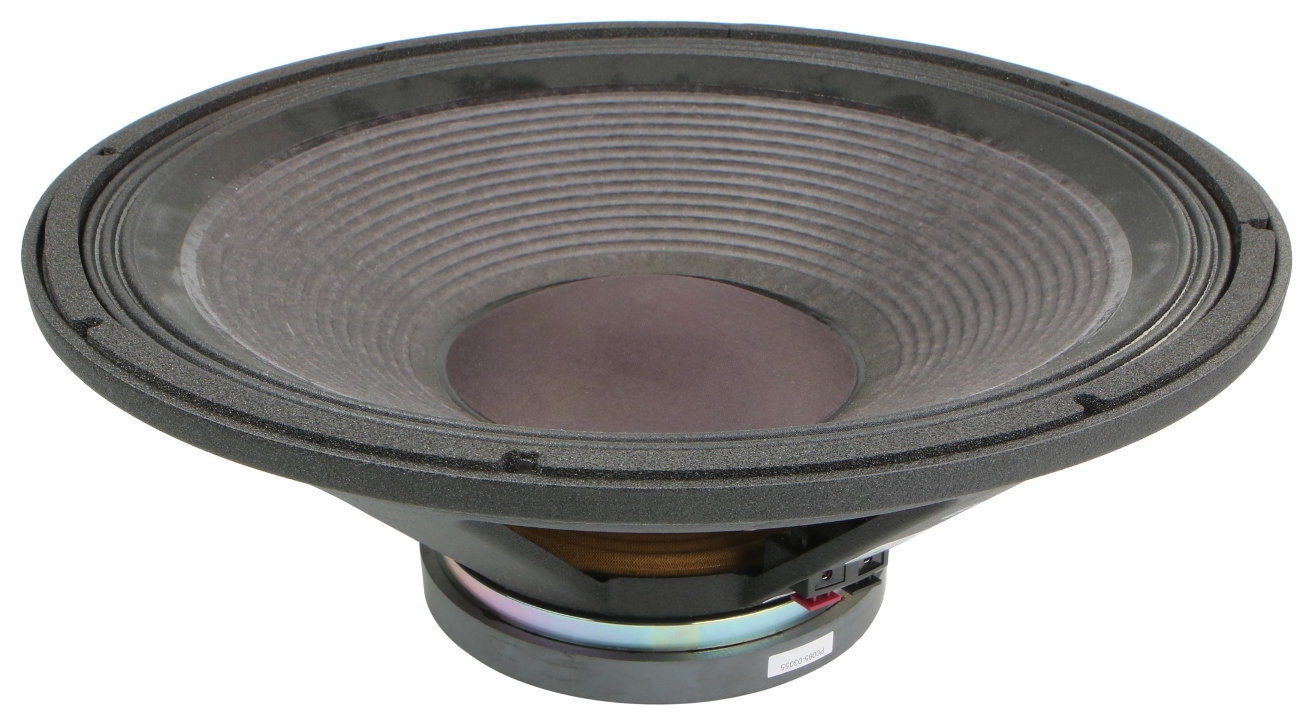

НЧ-динамик — это динамик, используемый для воспроизведения низких и средних частот.

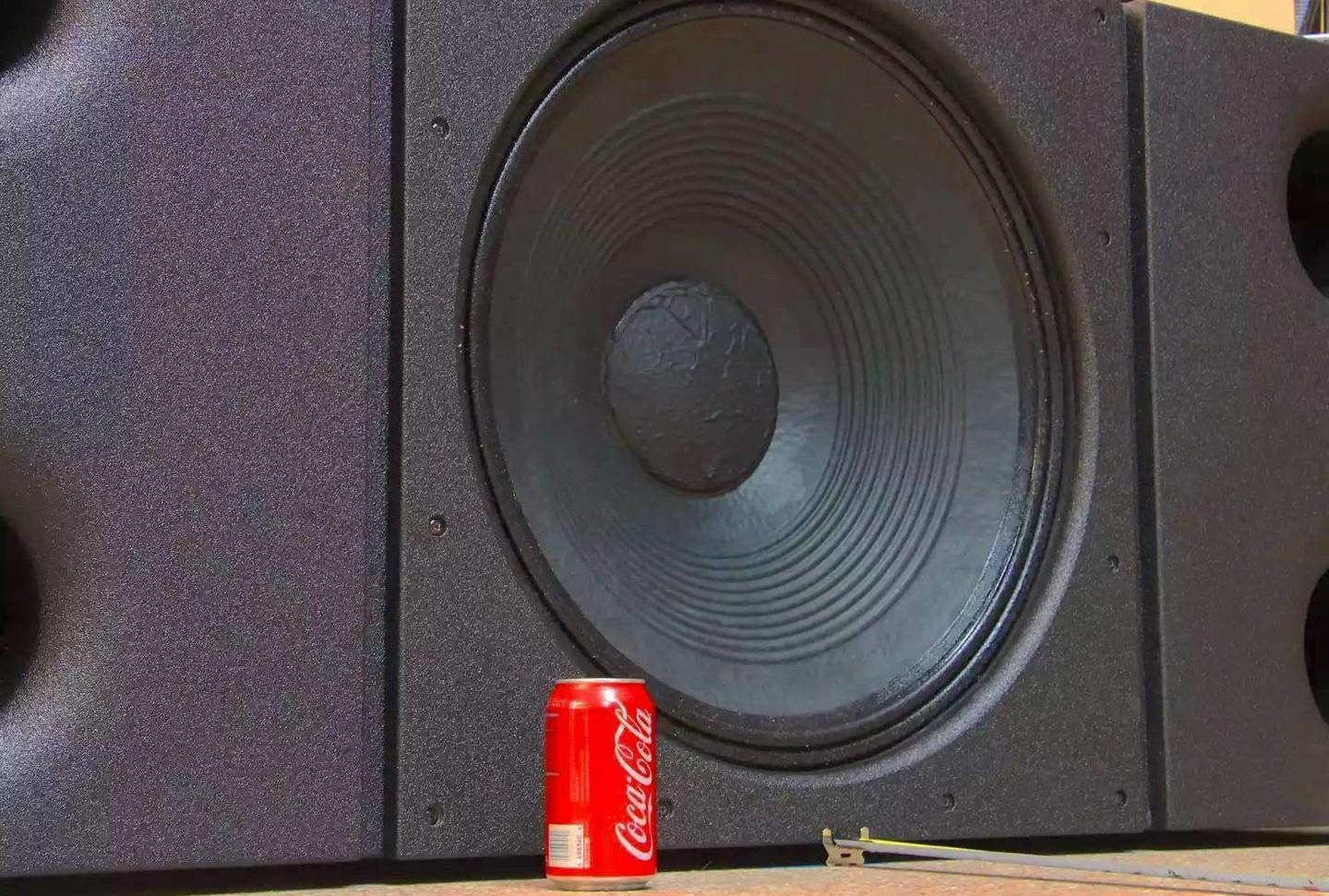

Сабвуфер или Сабвуферы или — это специализированные динамики, предназначенные для низких частот звуковой дорожки. Эти колонки довольно большие и обычно монтируются в багажнике или другом заднем отсеке.

Yamaha NS-5000 динамики

Кроссовер или Внешние кроссоверы используются в компонентных системах. Их основное назначение — направить определенные диапазоны частот на соответствующие компоненты громкоговорителей — низкие частоты на низкочастотные динамики, средние частоты на средние частоты и высокие частоты на высокочастотные динамики.

Широкополосные динамики не имеют встроенных кроссоверов.

Твитер

Понятно, что, если трудно воспроизвести весь диапазон одним излучателем, есть смысл разделить этот диапазон на несколько частот, в каждой из которых будет работать отдельный динамик. За верхние частоты в этом случае отвечает твитер (пищалка).

Этот динамик должен иметь диффузор (мембрану) небольшой площади, но достаточно жесткий и максимально легкий, ведь полоса излучения твитера, в большинстве случаев, не ниже 1,5 кГц. Среди динамиков наибольшее распространение получил купольный твитер. В нем центральное тело диффузора или элемент, который в полноразмерном динамике называется пылезащитным колпачком, занимает практически всю площадь излучающей поверхности.


Твитер колонки Apple HomePod

Мембрану купольного твитера чаще всего делают из ткани с пропиткой, повышающей ее жесткость. Применяют и более жесткие материалы, лучшим из которых по праву считается бериллий.

Важный параметр твитера — это частота его собственного резонанса. Разработчики стремятся к тому, чтобы она находилась ниже полосы его воспроизведения. В этом случае пищалка звучит максимально точно. Дело в том, что на частотах, близких к резонансу, комплекс усилитель-динамик начинает работать некорректно, «идет в разнос», и система становится плохо управляемой.

Результат — искажения, причем в той частотной области, в которой наш слух к ним особенно чувствителен. Выход оказался прост: кроссовер — устройство, ограничивающее частотный диапазон работы твитера, «обрезает» частоты его собственного резонанса, расположенные ниже рабочего диапазона твитера, который начинается, как правило, от 2–3 кГц.


Твитер с алмазной мембраной Seas Excel E0100-04

Второе требование к твитеру — повышенная верхняя граничная частота воспроизведения. В оптимальном случае она должна превосходить верхний частотный порог слышимого диапазона, т.е. быть выше 20 кГц. Казалось бы, зачем выше, если на этих частотах мы уже не слышим ничего?

Расширенный вверх предел частотного диапазона позволяет твитеру воспроизводить так называемые верхние гармоники, формируя максимально точное звучание высоких частот. До какого предела должен иметь возможность работать твитер — а зачастую высказываются мнения о величинах в 40, а то и в 60 кГц — вопрос, являющийся предметом дискуссий.

Названные два требования к конструкции твитера являются взаимоисключающими. Для понижения резонанса необходимо делать мембрану большего размера и веса, а для повышения верхней границы АЧХ — наоборот. Выход — максимальное соотношение жесткости и массы мембраны твитера, за которое и идет технологическая борьба.

Жёстче и легче

Усилия разработчиков мембран динамиков направлены на достижение одной цели: увеличение жёсткости диффузора и одновременно – снижение его массы. Если диффузор оказывается слишком тяжёл и слишком мягок, он не способен точно следовать за перемещением магнитной катушки. Он просто не успевает полностью отклониться и вернуться, а изгибные колебания порождают призвуки и дополнительное окрашивание звука. При этом крайне желательно, чтобы собственные резонансы были малы либо находились за пределами рабочего диапазона частот.

Классическими материалами для изготовления диффузора считаются целлюлоза для низкочастотных динамиков и шёлк для высокочастотных. Однако сейчас, кроме них, активно применяются и пластик, и металл, и прочая экзотика.

Конструкция диффузора, изготовленного по технологии RDT II
Конструкция диффузора, изготовленного по технологии RDT II

Отдельно стоит отметить гибридные конструкции: например, когда на основу из привычного бумажного конуса крепится алюминиевый полигональный (ELAC Concentro AS-XR). Ещё один вариант «сэндвича» – сотовый арамид с внутренним слоем из углеволокна и внешним из сплава алюминия и магния с керамическим покрытием (Monitor Audio Platinum RDT II). По сравнению с традиционными «однородными» решениями, такая «комбинированная» диафрагма легка, прочна и способна быстрее реагировать на сигнал, не деформируясь.

Отличие от коаксиальной акустики

Правильнее всего описать работу двухполосной или трехполосной компонентной системы можно понятием “звука в объеме”. Акустика создает окружение, восприятие которого отличается для разных точек салона. У такой системы есть некоторые отличия от других популярных решений звуковых систем.

  1. Широкополосная коаксиальная акустическая система направляет звуковые колебания по одной прямой, оси динамиков. Компонентная акустика, работая с разных точек, создает звучание в объеме.
  2. Коаксиальный динамик чаще всего без проблем устанавливается в заранее созданные производителем автомобиля штатные места. Для хорошего звучания сложной компонентной акустики владелец должен самостоятельно создавать подиумы из фанеры и искать для них удобные места установки.
  3. Коаксиальные колонки не требуют подбора внешних кроссоверов. Они могут подключаться непосредственно к выходу усилителя магнитолы. Для компонентой акустики выбор параметров фильтра частот обязателен. Рекомендуется также подбирать специальный усилитель с раздельной регулировкой.

Такое тезисное описание отличий, которые имеет компонентная автоакустика, дает понимание, что система должна настраиваться и иметь точно подобранный набор компонентов. На практике это означает, что при покупке дорогого комплекта оборудования, после подключения его напрямую к магнитоле, невозможно получить качественный звук. И напротив, дешевый бюджетный комплект, правильно позиционированный и настроенный, звучит замечательно.

Размышления вслух, сравнение

К сожалению, в настоящий момент не существует компании производителя, которая бы выпускала идеальные компонентные акустические системы, у каждой имеются как свои преимущества, так и недостатки.
А если предположить что автомагнитола большую часть своего рабочего времени занимается радиовещанием, то возникает резонный вопрос о целесообразности таких высоких материальных затрат. Достаточно будет уже установленных автопроизводителем обыкновенных широкополосных динамиков, так как всё равно никакая акустика не сможет качественно раскрыть глубокие басы и высокие частоты вашей любимой радиостанции.
Главное же отличие коаксиальной акустики от компонентной в том, что коаксиальная играет из одной точки, а компонентная, так как установят её динамики. Что же касается диапазона воспроизведения, то у обоих он разбивается на несколько частей, но в обоих случаях «высокочастотники» не мешают распространяться низкочастотным волнам.
В принципе, динамики в обоих случаях должны находиться как можно ближе друг к другу, особенно данное условие актуально для «высокочастотников» подключенных в трехполосной системе.
Акустические системы различаются по количеству подключенных динамиков и по форматам воспроизведения звука (реализуются за счет сочетания нескольких систем акустик):

  • Двухполосная включает в себя НЧ/СЧ (мидбасы) и СЧ (твитер) динамики;
  • Трехполосная — добавляется еще один СЧ динамик.

Число полос определяется кроссовером – число полос равно количеству входящих динамиков:

  • Стерео формат (2-х канальный) – пара фронтальных широкополосных акустических систем;
  • Dolby Surround, объемный звук (4-х канальный) – пара фронтальных + пара тыловых систем;
  • Эффект присутствия, 5.1, Dolby Digital (6-ти канальный) — пара фронтальных + пара тыловых + центральная система, а так же сабвуфер.

Помимо этого необходимо учитывать и физический размер динамиков, так как качество звучания динамиков работающих в областях низкой и средней частоты сильно зависит от размера футляра (акустического оформления).
Например:

  • Для воспроизведения «глубоких» басов рекомендуется устанавливать 16-17 сантиметровые динамики (но даже с такими «блинами» вам не угнаться за самым заурядным сабвуфером, который просто незаменим на низких частотах);
  • Размерность динамиков в 10, 13 и в 16 сантиметров рассчитаны на объем эквивалентный двери автомобиля, что предполагает их установку в корпус двери (бывают и исключения, необходимо смотреть индивидуально в рекомендациях по установке, которая иногда может быть просто напечатана на упаковочной коробке);
  • К высокочастотному динамику в силу его небольших размеров не стоит относиться с пренебрежением, он играет очень большую роль во всей компоновочной акустической схеме.

Компонентный динамик

коаксиальные динамики

Установка компонентного динамика является более сложным, чем коаксиальный громкоговоритель. НЧ-динамик, твитер и пассивный кроссовер все должны быть установлены отдельно и потребует больше времени для установки. Вы также должны убедиться, что места для динамика и твитера идентичны для обеих дверей или корпуса и не должно быть никаких препятствий, которые могут помешать установке, такие как механизмы стеклоподъемников или приборной панели. При вырезах, относится старое правило: всегда измерять дважды и один раз отрежь. Пассивный кроссовер может быть установлен в различных местах: под приборной панелью, в багажнике рядом с усилителем или под сиденьями, мы настоятельно не рекомендуем устанавливать кроссоверы в дверях из-за потенциального ущерба, причиненного водой. Ущерб от воды не покрывает заводской гарантии.

Основные преимущества системы компонентной акустики над коаксиальной акустикой при —соотношении цена/качество:

  • — лучше звук,
  • — возможность выбора места для твитера,
  • — более широкой частотной характеристики установки.

Знайте, что, установив твитер выше на дверной панели или тире, вы улучшит общую звуковую сцену и вашей системы. Коаксиальные динамики не позволяют сделать это.

PIONEER S-955

Совет. При размещении ваших твитеров, мы рекомендуем сначала разместить их с помощью двусторонней клейкой ленты, прикрепленной к задней части твитера и пробовать послушать в разных местах на дверях и приборной панели. Это позволит вам услышать, где твитер звучит лучше, прежде чем совершить к место установки.

Пассивные кроссоверы, используемые в компонентных системах являются более сложными, чем те, что стоят в коаксиальных динамиках. Большинство компонентных динамиков используют второй порядок (12 дБ) или третий порядка (18 дБ) кроссовер. Это обеспечивает более лучшее затухания внешних частот полос кроссовера, и позволяет добиться лучшей интеграции между НЧ/СЧ динамиком и твитером. Он также улучшает управляемость питания.

Я надеюсь, что статья «Коаксиальные динамики и компонентные динамики» хоть как то немного помогла.
Пожалуйста, оставляйте комментарии ниже, чтобы я мог вернуться к вам.
Не бойтесь меня и добавляйтесь в ВК, Ютуб, Одноклассники
Если вы хотите узнать больше об этой теме, и быть в курсе, пожалуйста, подпишитесь на наш сайт.
[wysija_form ]Не забывайте сохранять нас в закладках! (CTRL+SHiFT+D)
Подписывайтесь, комментируйте, делитесь в соц.сетях. Желаю удачи в поиске именно своего звука!
На нашем сайте Звукомания есть полезная информация по звуку и видео, которая пригодится для каждого, причем на каждый день, мы обновляем сайт «Звукомания» постоянно и стараемся искать и писать только отличную, проверенную и нужную информацию.
Все права защищены. Полное или частичное копирование материалов запрещено, при согласованном использовании материалов необходима ссылка на ресурс. Полное или частичное копирование произведений запрещено, согласование использования произведений производится с их авторами.

Среднечастотный динамик

Динамик, который играет средние частоты (его еще иногда называют мидренч или, правильнее, мидрейндж — этот термин, от английского midrange speaker, пришел из автозвука), обычно наиболее близок по конструкции к классическому динамику. Важно, что этот динамик воспроизводит именно тот диапазон частот, в котором располагается человеческий голос и на котором наш слух особенно чувствителен к искажениям.

Пример поведения динамика, замеры получены лазерным интерферометром

Ахиллесовой пятой среднечастотника является эффект появления специфических деформаций диффузора — так называемой изгибной волны, когда периферическая область диффузора не успевает за движениями центральной зоны, где крепится голосовая катушка. То есть разные зоны диффузора (кстати, расположенные, как правило, пятнами, а не концентрически, как следовало бы из логики процесса) колеблются не синфазно — одни участки отстают от других.

Звучание становится «рыхлым», неточным. Значит, диффузор должен быть максимально жестким. Если решать проблему в лоб — получим действительно жесткий диффузор, который будет весить так много, что не сможет звучать. Поэтому, как и в твитере, и в широкополоснике, в конструкции диффузора заложен сложнейший компромисс — между жесткостью и легкостью.


Среднечастотный драйвер Morel SCM 634 с карбоновым диффузором

Для колонок высокого класса конструкция диффузоров — важнейший момент. В экзотических вариантах среднечастотники (так же, как и твитеры, но гораздо реже) получают диффузор из бериллия. Но гораздо чаще в среднечастотниках можно видеть диффузоры из композитных материалов на базе углеволокна, стекловолокна, кевлара, древесного волокна или классической целлюлозы.

Классическая конструкция – многополосные колонки

В первой части мы уже говорили о широком частотном диапазоне, который обеспечивает более полное и естественное звучание акустической системы. Воспроизвести его одним динамиком практически невозможно, отсюда и появляются самые различные многополосные конструкции, состоящие из нескольких динамиков, каждый из которых отвечает за свою частотную полосу общей звуковой картины. Однако в таких системах используются разделительные фильтры (кроссоверы), в процессе работы которых вероятно возникновение нежелательного эффекта: динамики разных полос могут начать работать несинхронно, один будет запаздывать относительно другого.

Акустическая система классической многополосной конструкции
Акустическая система классической многополосной конструкции

Разработки же широкополосного динамика, в которых не нужен кроссовер, пока не дают приемлемых результатов: фактически, ни один из подобных образцов не лишён ограничений как по краям АЧХ (что приводит к искажениям сигнала самых низких и самых высоких частот), так и по перегрузочной способности (возможности колонки адекватно воспроизводить музыкальный сигнал на высокой громкости).

Другой проблемой многополосной конструкции, порождаемой разнесением в пространстве динамиков, воспроизводящих звуковые волны разных диапазонов, могут стать интерференционные волновые искажения (усиление звуковых колебаний в одних точках пространства и ослабление их в других точках в результате наложения двух или нескольких звуковых волн), знакомые нам ещё по школьному курсу физики.

С этой проблемой помогает справиться коаксиальная конструкция динамика, которая подразумевает расположение твитера на акустической оси вуфера. Её можно назвать неким промежуточным вариантом между обычной многополосной системой и широкополосным излучателем: кроссовер в составе колонки по-прежнему присутствует, а вот источник излучения можно считать точечным.

Многополосная конструкция или коаксиальная?

С учётом возраста концепции динамического излучателя и, как следствие, накопленных в отношении него опыта и знаний, сегодня он – нечто вроде кинескопного телевизора на пороге появления плазмы (ну или как двигатель внутреннего сгорания накануне прихода «Теслы»). Понятно, что новые технологии рано или поздно победят (об этом – ниже), но сейчас они ещё в начале пути, а динамик – на пике формы. Так что если вам нужна громкость и не нужны искажения, вдобавок желательны широкий частотный и динамический диапазоны (разница между самым тихим и самым громким звуками, которые способна воспроизвести система) – то ответ может быть только один: многополосная диффузорная классика.

Характеристики

В состав компонентой системы всегда входят:

  • пара твиттеров-пищалок, воспроизводящих высокие частоты;
  • пара мидбасов. Они воспроизводят достаточно широкий диапазон частот, захватывая средние и низкие (50-3500 Гц). Для этой цели может использоваться коаксиальный динамик;
  • двухполосная система, включающая перечисленные динамики, дополняется парой двухканальных кроссоверов пассивного типа;
  • в трехполосной коаксиальной акустике есть добавляется еще два динамика. Это так называемые мидренжи. Каждая колонка воспроизводит звук на частотах 150-1000 Гц;
  • для трехполосной системы используются соответствующие кроссоверы на трех раздельных полосах частот.

Габариты отдельных динамиков могут различаться у разных производителей. Поэтому рекомендуется предварительно тщательно изучать параметры предлагаемых комплектов перед покупкой. Это позволит правильно оценить объем предстоящих работ по созданию посадочных мест, подиумов. Или покажет, что отдельные компоненты могут быть вмонтированы на штатные позиции в корпусе машины.

Важные вопросы

Что это коаксиальная акустика и зачем она нужна

Что это коаксиальная акустика и зачем она нужна

  • Можно ли при подключенной системе использовать дополнительные динамики для автомагнитолы? На самом деле теоретически это возможно, но как показала практика, сделать такую манипуляцию можно не всегда.
    А вот дополнительно установить динамики к компонентной акустике вполне возможно. Однако прежде чем приступать к данному процессу, стоит определить, нужно ли это.

Примечание: вообще коаксиальная система подходит для тех, кто не уделяет «высокой» музыке большого значения, а компонентная – наоборот. Учитывать данную особенность необходимо еще на этапе выбора акустики.

  • Можно ли встретить акустику, относящуюся к классу Hi-End?
    Да, она существует. Выбрав для установки в своем авто акустику высокого уровня, можно использовать также и высокочастотный динамик, который можно снимать в случае необходимости.

Hi-End коаксиальная акустика

Hi-End коаксиальная акустика

  • Правда ли, что коаксиальную акустику следует приобретать только в том случае, если другие варианты невозможны? Нет, это не так. Как бы там ни было, компонентную систему устанавливают в фронтальную зону автомобиля, а коаксиальную – в тыловую.

Установка акустики в машине своими руками не займет много времени. Цена коаксиальной акустики является сравнительно невысокой.
Прежде чем идти в магазин за покупкой, должна быть прочитана инструкция по поводу того, как правильно выбирать данную систему. Также можно ознакомиться с фото и видео на эту тему, если пролистать страницы различных сайтов.

Материал дифузора и подвеса

Любое профессиональное описание громкоговорителей обязательно должно содержать информацию о том, с какого материала они были сделаны. Для изготовления диффузоров могут применяться следующие материалы: бумага, полипропилен, бекстрен, титан, магний, алюминий и так далее.

Самыми распространенными являются бумажные диффузоры. В процессе их изготовления листы бумаги спрессовываются, после чего им предают коническую форму. Но стоит сказать, что, на самом деле практически все диффузоры из бумаги можно отнести к композитному типу, так как в процессе их производства используются другие синтетические материалы. Именитые производители никогда не разглашают, какие именно материалы используются, потому что у каждого из них есть свой фирменный рецепт.

  • К достоинствам диффузоров из бумаги можно отнести детальность звучания, которое создается за счет качественного внутреннего демпфирования. Главным недостатком бумажных диффузоров принято считать их небольшую прочность, в результате чего ограничивается мощность звука в аудиосистеме.
  • Диффузоры из полипропилена имеют более сложную конструкцию. Они отличаются нейтральным звучанием, а также отличными импульсивными характеристиками. В то же время такие диффузоры более устойчивы к механическим и атмосферным воздействиям, чем бумажные.
  • Диффузоры из титана и алюминия начали делать в Германии в 80-х. В основе их производства лежит технология вакуумного напыления. Купола из этих материалов отличается наилучшим качеством звука: звучание прозрачное и чистое.

В заключение по этому разделу хочется сказать, что производители научились делать хорошую акустику практически из любого матерьяла, встречаются даже динамики из благородных металлов, но стоят они очень больших денег. Советуем обращать внимание на динамики имеющих бумажный диффузор, он имеет очень достойное звучание, и проверен не одним поколением.

А также необходимо обратить внимание на то, из какого материала сделан внешний подвес диффузора. Подвес может быть сделан из того же материала, что и диффузор, а также выступать отдельным элементом в форме кольца, сделанного из резины, полиуретана или другого материала. Один из самых качественных и распространённых подвесов является резина. Он должен сохранять линейность в диапазоне перемещения системы громкоговорителя, а также обладать гибкостью, так как это влияет на частоту резонанса.

Сабвуфер — это тот же динамик, который способен воспроизводить только низкие частоты «Чем отличается пассивный сабвуфер от активного».

2-полосная или 3-полосная или 4-полосная акустическая система?

2-полосная автомобильная акустика. Двухполосные автомобильные динамики являются наиболее распространенными типами динамиков. Они состоят из низкочастотного динамика, который является драйвером, который обрабатывает низкие частоты, и высокочастотного динамика, который представляет собой небольшие динамики, предназначенные для высоких частот.

коаксиальные_ динамики

коаксиальные_ динамики

3-полосная автомобильная акустика. Они также упоминаются как трехополосные динамики. Они включают в себя низкочастотный динамик, высокочастотный динамик и дополнительный драйвер, называемый «средний диапазон», который отвечает за обработку средних частот. Средний диапазон обеспечивает лучшую детализацию и повышает общую четкость звука, уравновешивая средний частотный и выводя частоты, наиболее естественные для человеческого уха.

4-полосная автомобильная акустика. Четырехполосные динамики включают в себя дополнительный драйвер (помимо низкочастотного динамика, среднего диапазона и твитера), так называемый «супер-твитер», который представляет собой небольшой драйвер, предназначенный для воспроизведения ультравысокой частоты.

Самая большая причина, по которой многие люди выбирают коаксиальные динамики в авто — это цена. Это правда: коаксиальные динамики намного дешевле, чем компонентные динамики. Они также довольно просты в установке.

Yamaha NS-5000 динамики ВЧ и СЧ

Есть, однако, некоторые недостатки у коаксиальных и широкополосных динамиков. Одной из самых больших проблем с этими динамиками является их относительно низкое качество звука и отсутствие качественного баса. Не поймите меня неправильно, широкополосные и коаксиальные динамики — отличный выбор, если вы просто ищете достойную замену для установленных на заводе динамиков. В некоторых случаях эти автодинамики могут быть даже предпочтительнее компонентных систем, так как их гораздо проще установить и они могут звучать великолепно без каких-либо изменений в интерьере вашего автомобиля.

В то время как высококачественные коаксиальные динамики достаточны для большинства слушателей, опытные хардкорные аудиофилы, возможно, захотят рассмотреть более продвинутую настройку, в которой используются компонентные динамики.

динамик 4а28

динамик 4а28

Суть в том, что вы получаете то, за что платите. Вы не можете реально сравнить пару коаксиальных динамиков по цене 50 долларов с комплектом компонентов по 200 долларов. Однако вы можете сравнить коаксиал за 250 долларов с набором компонентов за 300 долларов.

НЧ-драйвер

Низкочастотный динамик часто еще называют вуфером. Для практически любого класса акустических систем вуфер, естественно, является самым большим по площади излучателем. Для низкочастотника предпочтительным является полностью поршневой режим работы, когда диффузор движется возвратно-поступательно, как единое целое.

Здесь проблема решается еще более радикально, чем в случае со среднечастотным драйвером. Диффузор делают максимально жестким, даже за счет его утяжеления. Дело в том, что на низких частотах наш слух наименее чувствителен к искажениям. И в случае, когда для диффузора вуфера прежде всего важна амплитуда колебаний, ради жесткости идут на увеличение веса.


24-дюймовый басовый динамик в сабвуфере Pro Audio Technology

Масса подвижной системы многих крупных сабвуферных динамиков может достигать 200 г и более. Диффузоры в некоторых случаях получают пространственную конструкцию наподобие самолетного крыла из многослойного композита с заполнением внутренних полостей легкими ячеистыми или сотовыми структурами.

Для аудиофильских систем массу диффузора низкочастотного драйвера по-прежнему стараются минимизировать, поскольку натренированный слух не любит низкочастотных искажений, равно как и всех остальных.

Причем амплитуда колебаний у вуферов — самая большая среди всех перечисленных динамиков. Для этого они оснащаются так называемой длинноходовой (удлиненной) голосовой катушкой. Внешний подвес делается из резины. Все это позволяет диффузору иметь очень большую экскурсию — так называют смещение диффузора от центральной точки.


18-дюймовый басовый вуфер JBL

Особенно ярко «порода» низкочастотного динамика проявляется в драйверах, которые устанавливаются в сабвуферы. Это тяжелое, мощное устройство диаметром от 8 до 15 дюймов (наиболее часто применяемый в пользовательской АС диапазон размеров). Они имеют очень мощные магнитные системы и, в связи с этим, немалый общий вес. При этом в низкочастотных драйверах, работающих от мощных полупроводниковых усилителей, часто устанавливаются катушки минимального сопротивления — 2, а то и 1 Ом.

Что же обычно противопоставляется диффузорному динамику?

Чаще всего – различные плёночные излучатели, в первую очередь – ленточные и электростатические. Металлическая или металлизированная лента имеет крайне низкое сопротивление, поэтому для работы с усилителем ей требуется согласующий трансформатор с широкой АЧХ и малыми потерями, а большая площадь поверхности излучения подразумевает большое количество мощных стержневых магнитов, что существенно увеличивает стоимость готового изделия.

Ленточный твитер в разрезе
Ленточный твитер в разрезе

Изодинамический излучатель – это вариант ленточного, в нём на пленку нанесена токопроводящая дорожка в форме меандра, за счет длины которой сопротивление вырастает до приемлемых значений. Если же плёнку сложить гармошкой, получится излучатель Хейла, в числе преимуществ которого – большая прочность (за счёт ребер жёсткости) и громкость (по причине большей площади излучающей поверхности). Именно такие ВЧ-излучатели используются в некоторых колонках ELAC: мы в своё время уже писали о твитерах этой компании.

В электростатических излучателях плёнка закреплена между перфорированными статорами, на них подаётся высокое напряжение и возникающее электростатическое поле двигает мембрану.

Акустические системы с электростатическими излучателями
Акустические системы с электростатическими излучателями

Преимуществом плёночных излучателей является относительно низкая величина нелинейных искажений, а недостатки – сложный характер нагрузки для усилителя, узкая и одновременно дипольная диаграмма направленности, но самое главное – очевидный недостаток НЧ-составляющей. Попытки решить эту проблему гибридными схемами с использованием диффузорного НЧ-звена выявляют ещё одну особенность плёнки: она является линейным источником звука с плоским фронтом волны. Динамик же – точечный источник со сферическим фронтом. В первом случае имеем падение уровня звукового давления при удвоении расстояния на 3 дБ, во втором – на 6 дБ.

В природе существуют и гораздо более экзотические излучатели – например, роторный сабвуфер или ионофон. Но их специализация – узкие диапазоны АЧХ. Да и используются в серийных продуктах они крайне редко.

Рейтинг

На основе отзывов потребителей и статистики объемов продаж был составлен рейтинг лучших вариантов комплектной акустики для автомобиля. В него вошли устройства, предлагающие оптимальный баланс цены и качества. Они обеспечивают хороший звук и предлагают удобные варианты установки.

Мощность и чувствительность акустики

Многие интересуются, как подобрать динамики к автомагнитоле, ноне понимают, что подразумевается под таким параметром как мощность. Существует ошибочное предположение, что чем больше мощность, тем громче будет играть колонка. Однако на практике оказывается, что колонка с мощность 100 Вт будет играть тише, чем колонка, мощность которой в два раза меньше. Таким образом, можно сделать вывод, что мощность – это показатель не громкости звука, а механической надежности системы.

Громкость колонок в некоторой степени зависит от их мощности, однако, не имеет прямого отношения к этому параметру. На мощность аудиосистемы есть смысл обращать внимание только в тех случаях, когда речь идет о покупке акустики под усилитель. При этом в данном случае важна только номинальная мощность (RMS), так как другие цифры не предоставят никакой полезной информации покупателю и только введут его в заблуждение. Но даже RMS иногда имеет мало что общего с реальностью, поэтому справедливо сказать, что показатель мощности крайне неинформативен для потенциальных покупателей акустических систем.

Размер магнитов динамиков также обманчив, потому что в дорогостоящих аудиосистемах установлены неодимовые магниты. Несмотря на то, что на вид они достаточно непримечательны, магнитные свойства у них в несколько выше, чем у ферритовых магнитов. На практике это значит, что у них звучание у первых гораздо сильнее.Благодаря своим миниатюрным размерам неодимовыемагнитные системытакже обладают небольшой глубиной посадки, что упрощают их установку в автомобиль.

Чувствительность – это параметр аудиосистем, который показывает интенсивность звукового давления. Чем выше чувствительность, тем громче звук, но только в том случае, если к колонкам подведена заданная мощность. К примеру, АС с небольшой мощностью в паре с мощным усилителем может выдавать более громкий звук, чем АС с высоким уровнем чувствительности. Единицей для измерения чувствительности децибел, поделенный на порог слышимости (дБ/Вт*м). На чувствительность влияют такие параметры, как давление звука, отдаленность от источника, а также мощность сигнала. Однако стоит отметить, что не всегда нужно полагаться на этот параметр, потому что некоторые производители акустических систем измеряют чувствительность в нестандартных условиях. В идеале чувствительность должна измеряться на расстоянии не более одного метра при подаче сигнала в один ватт.

Выбирая АС в свой автомобиль поинтересуйтесь у продавца какая чувствительность у данного динамика? Маленькая чувствительность — это 87-88 db, советуем выбирать акустику, которая имеет чувствительность 90-93db.

Зачем покупать компонентную акустику?

В отличие от широкополосных динамиков, компонентные динамики (также называемые раздельными) используют усовершенствованный дизайн, чтобы обеспечить оптимальное качество звука. Типичная система компонентов включает в себя 2 низкочастотных динамика, 2 высокочастотных динамика и 2 внешних кроссовера — все они смонтированы отдельно друг от друга, но они спроектированы для плавной работы друг с другом.

Sony SS-8150 динамики

Количество драйверов в компонентной системе может варьироваться. Многие составляющие колонки, с которыми мы сталкивались, состоят только из двух твитеров и двух вуферов. Тем не менее, некоторые высококлассные компонентные динамики включают в себя дополнительные драйверы, называемые «средний диапазон», которые освобождают низкочастотные динамики от обработки средних частот. Это приводит к общему улучшению качества звука.

Обычно устанавливаемый диапазон человеческого слуха составляет от 20 Гц до 20 кГц, и этот спектр обычно делится на несколько разных категорий. В громкоговорителях высокочастотные динамики обрабатывают высокие частоты, низкочастотные динамики покрывают низкие частоты (низкие частоты), а средние частоты воспроизводят средние частоты.

airpulse-динамик

Автомобильная стереосистема с компонентными динамиками может быть улучшена за счет использования супер-твитеров и сабвуферов. Супер твитеры работают со сверхвысокими частотами, которые могут аккуратно выдавать ВЧ из басов сабвуферов. Мощные сабвуферы могут дать вам басовое ощущение «удара в грудь».

Выбор между компонентными и коаксиальными громкоговорителями может сбивать с толку, так как необходимо учитывать множество факторов. Компонентные динамики, несомненно, лучше с точки зрения качества звука, но широкополосные колонки дешевле и намного проще в установке.

Специализированные динамики

Воспроизведение звука в условиях, отличных от комнатных, требует применения динамиков, учитывающих эту специфику в свей конструкции. Динамики ландшафтного, шахтного, морского применения должны выдерживать повышенное содержание пыли, способной проникать в магнитный зазор, длительное солнечное излучение, повышенную влажность, воздействие морской соли и других негативных факторов. Для этого в конструкцию вносится серьезные изменения: выбираются материалы, защищаются уязвимые элементы.

Заключение

Мы приложили не мало усилий для создания этой статьи, старались написать ее простым и понятным языком. Но получилось у нас это сделать или нет решать только Вам. Если остались вопросы, создайте тему на «Форуме», мы и наше дружное сообщество обсудим все детали, и найдем на него оптимальный ответ.

И напоследок, есть желание помочь проекту? Подписывайся на группу “Вконтакте” и “Instagram”. Спасибо, и добро пожаловать в банду ????

Динамики наушников

Для наушников прежде всего пришлось разработать миниатюрные динамики: калибром от 6 до 12 мм для внутриканальных и до 50–60 мм максимум — для накладных моделей. В подавляющем большинстве случаев это широкополосные драйверы. Малый размер облегчает им задачу воспроизведения полного диапазона.

С другой стороны, производство осложняется именно минимальными размерами. Чаще всего диффузор такого динамика сделан из синтетического материала, хотя целлюлоза и другие натуральные волокнистые материалы тоже могут присутствовать. Ввиду требований компактности и низкого веса именно в наушниках наиболее часто используются неодимовые магниты, благодаря которым динамики могут демонстрировать высокую чувствительность — до 120 дБ и выше.


Динамик наушников Apple EarPods

Специфика применения требует, чтобы динамики наушников имели повышенное сопротивление. И если звуковые катушки динамиков акустических систем имеют сопротивление от 2 до 16 Ом (чаще всего от 4 до 8), то динамики наушников имеют сопротивление не ниже 16 Ом, а максимальное значение может достигать 600–800 Ом для профессиональных моделей.

В отдельных моделях наушников, даже внутриканальных, могут использоваться раздельные динамики для разных полос частот — но это редкий случай. Чаще встречается совместное применение излучателей разных типов — динамических и арматурных.

Поделитесь статьёй:

Оцените статью
Рейтинг автора
4,8
Материал подготовил
Егор Новиков
Наш эксперт
Написано статей
127
А как считаете Вы?
Напишите в комментариях, что вы думаете – согласны
ли со статьей или есть что добавить?
Добавить комментарий
