Комбинация приборов гранта fl

Распиновка Лада Гранта

Современная модель Лада Гранта востребована сред отечественных автолюбителей по причине оптимальной стоимости и достаточной надежности. Хорошая прочность и небольшая стоимость расходных материалов дополнительно стимулируют спрос среди населения. Минусом автомобиля выступают частые поломки в электрической части. Бортовые системы нередко выходят из строя. На сайте представлена подробная электрическая схема Гранта с пояснениями и расшифровкой.

Полная распиновка Гранта, разбита не несколько участков для более подробного изображения и облегчения восприятия. Здесь присутствуют.

1. Подкапотная часть – жгут объединяет все элементы проводов, расположенных в районе двигателя и основных приборов.
2. Салонный модуль. Конструкция дополнительно разделена на зоны, предусматривающие подключение отдельных частей проводки.
3. Модуль панели приборов. Здесь сосредоточены все элементы, идущие от датчиков, приборов и индикаторов.
4. Задний жгут расположен в кормовой части автомобиля и отвечает за подачу питания к модулям освещения, замков и приборов.

Все приведенные расшифровка взяты из официальной инструкции производителя и полностью соответствуют заводским обозначениям и схеме версии стандарт.

Комбинация приборов Лада Гранта

Основным назначением такой вещи, как панель приборов в модели Лада Гранта, как и в любом ином автомобиле, является обеспечение контроля и управления определенным комплексом параметров, важных для нормального функционирования всех бортовых систем во время движения. Панель приборов обязана быть максимально информативной и функциональной, а также гармонично вписываться в интерьер, создавая индивидуальный шарм салона. Чтобы во всем разобраться, поможет инструкция.

На Лада Гранта так называемая панель приборов не попадает под категорию «исключений», ведь она способна своевременно и четко отображать сведения о работоспособности узлов посредством индикации разнообразных параметров. Данный комплекс обеспечивает автомобилю безопасность в движении, поскольку наделен функциями предупреждения о появлении неисправностей. Чтобы все понять, потребуется инструкция.

Приборная панель Lada Granta FL: значки, коды ошибок

Основные задачи такого модуля, как панель приборов, в нашем случае Гранты ФЛ, во-первых, это информационное сопровождение и контроль работы наиболее важных систем во время движения авто и, во-вторых, щиток приборов должен гармонично выглядеть в интерьере салона и с максимально возможной визуальной доступностью для водителя.

А что касается наиболее ответственной задачи этого приборного комплекса – это обеспечение безопасности с помощью индикации предупреждений о неисправностях техники.

Относительно внешнего вида приборного модуля Гранты ФЛ, то он мало чем отличается от родственных, а именно АвтоВАЗовских моделей. Разве, что улучшенным внешним оформлением, да наличием более, чем 4-х десятков значков, в то время, как родственные Лады имеют 39 иконок индикации тех или иных автомобильных параметров.

Похожие записи

Расход топлива Lada Granta FL: паспортный и реальный

Какие свечи стоит выбрать на Лада Веста?

И вот для того, чтобы ознакомить представителей нашего гаражного сообщества с компоновкой приборов приведем их описание, а также расшифровку наиболее важных значков индикации штатной приборки Гранты FL.

Комбинация приборов с круиз-контролем Gamma GF851S на Лада Гранту и Лада Калина 2

Если вы проживаете в Самаре и хотите приобрести товар в интернет-магазине, то вам необходимо будет оформить заказ, выбрав Способ доставки «Курьером по Самаре».

Цена, по которой товар продается в розничном магазине по адресу: г. Самара, ул. Ново-Садовая, 305а, ТЦ “Апельсин”.

Если цена розничного магазина не указана, то в розничном магазине товар продается по цене интернет-магазина.

Это статус товара, отображающий информацию о наличии товара на складе.

Данный товар есть на складе магазина, и будет отправлен вам в кратчайшие сроки без предзаказа.

На данный момент этого товара нет в наличии, но мы ожидаем его поступления от производителя. Как только товар поступит в магазин, он будет отправлен вам.

Сроки поступления товара в магазин вам сообщит оператор.

Данного товара нет в наличии на складе магазина, но мы сможем привезти его специально для вас, если вы оформите заказ.

Товары, поставляемые «под заказ» отправляются только при 100% предоплате.

Сроки поставки вам сообщит оператор.

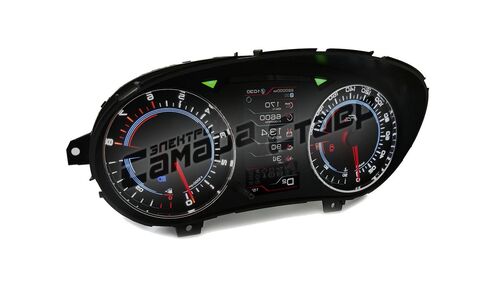

Стрелочная комбинация приборов Gamma GF 851S для автомобилей Лада Гранта .

Дисплей – ЖК TFT с RGB подсв. 4,3" (272х480)
Управление круиз контролем автомобиля.
Установка – штатное место. Обновление ПО.
Работа с парктроником. Сброс ошибок ЭБУ.

Как прошить приборную панель гранта

Узнать версию щитка приборов порой бывает полезно, например, для установки внешнего датчика температуры.

Приборная панель Lada Granta FL: стоит ли менять “аналог” на “цифру”?

Обновлённая модель Lada Granta FL была представлена в Москве в рамках международного автосалона в 2018 году. Старт продаж начался уже осенью. Изменения коснулись не только внешнего вида, но и интерьера. Форсунки омывателя лобового стекла перекочевали с капота на облицовку, фары головного света стали мощнее и ярче, центральная консоль приборов стала похожей на дизайн Лады Калины.

Панель приборов приобрела элементы в Х-стиле. Светодиодная подсветка символов подчёркивает спортивный характер машины. Комбинация приборов с белой подсветкой придётся по вкусу каждому почитателю марки: яркая, но ненавязчивая, чёткая и контрастная.

Электросхема Гранта, отвечающая за подкапотное пространство

Здесь сосредоточены основные части проводки Лады Гранты, отвечающие за нормальную работу силовой установки:

• 1 – питание фары, передней правой;
• 2 – питание на стеклоомыватели;
• 3 – напряжение на левую часть головной оптики;
• 5 – элемент питания бортовой сети;
• 6 – головной блок предохранителей;
• 7 – генератор;
• 8 – клаксон;
• 9-11 – клеммные колодки к приборной панели;
• 12 – контактная пара задних фар;
• 13 – привод вентилятора основного радиатора.

Особенности панели

Даже если вы первый раз сели за руль автомобиля Лада Гранта, знаки на панели приборов будут информативны и понятны на интуитивном уровне. Производитель постарался учесть желания и требования владельцев машины. Стандартная пара тахограф-спидометр отличается крупными, четкими цифрами, которые удобно считываются. В темное время суток предусмотрена нежно-зеленая подсветка, не напрягающая зрение водителя.

Не вызывает нареканий сборка всей панели:

• Ровные и минимальные зазоры показывают точность подгонки элементов. Отсутствуют щели и перекосы, что так часто свойственно отечественным автомобилям.
• Качественный, приятный по тактильным ощущениям, мягкий пластик.
• Приятный дизайн новой панели приборов на Ладу Гранта в классическом черном цвете также радует отличной сборкой.
• Отсутствие скрипов и хруста даже после длительной эксплуатации не раздражает, не создает посторонних звуков в салоне.

Панель собрана надежно, хорошо зафиксирована в салоне.

Приборы и значки индикации.

Расположение приборов и локации значков на панели Гранты ФЛ, а также их описания (актуально со старой приборной панелью)

1. Прибор, отображающий актуальные обороты движка или не что иное, как тахометр.
2. Значок индикации неисправностей мотора.
3. Индикация нормальной работы левого поворотника.
4. Сигнализирует о критическом падении давления масла в движке.
5. Индикация проблемы в работе ABS или свидетельствует о том, что возможна полная блокировка колес при торможении с потерей, как управляемости, так и устойчивости машины.
6. Сигнал включения иммобилайзера или противоугонной электронной системы.
7. Перегрев охлаждающей системы. Требуется остановка для того, чтобы охлаждающая жидкость остыла и в случае необходимости осуществить ее долив.
8. Критический уровень тормозной жидкости или предельный износ колодок тормозов. В первом случае – надо жидкость для тормозов долить до оптимального уровня, а во втором – срочным образом заменить колодки.
9. Индикация нормальной работы правого поворотника.
10. Сигнализация отсутствия зарядки АКБ.
11. Прибор отображения актуальной скорости авто во время движения, а попросту – спидометр.
12. Сигнализирует о включении системы курсовой устойчивости.
13. Значок предупреждения о том, что не следует включать повышенную передачу из-за критического падения оборотов движка в результате нагрузки.
14. Индикация нормальной работы оптики дальнего света.
15. Сигнализирует о включении задних ПТФ.
16. Индикация оптики ближнего света.
17. Свидетельствует о включении передних ПТФ.
18. Кнопка, предназначенная для обнуления параметров дневного пробега.
19. Дисплей с отображением информации, необходимой для маршрутного контролирования, а также визуализации кодов ошибок.
20. Сигнализация о наличии незакрытой двери.
21. Индикация о критическом уровне топлива.
22. Критический параметр внутри шинного давления.
23. Свидетельствует о наличии неисправности в системе ЭУР, что требует проверки и, если это необходимо, то обращения в сервисную службу для устранения проблем электроусилителя руля.
24. Свидетельство о том, что нужно пристегнуться с помощью ремня безопасности.
25. Индикация о неисправности в электрооборудовании машины.
26. Предупреждает о том, что возможны проблемы с подушками безопасности или о том, что система активной безопасности отключена.

Описание комбинации Gamma GF851S на Гранту

Это одна из последних разработок от компании Ferrum gf для автомобилей отечественного производства семейства Гранта.

• Для автомобилей с активированным иммобилайзером, требуется повторное обучение.
• При покупке комбинации приборов на Lada Granta в комплектации стандарт, необходимо дополнительно заказать подрулевой переключатель стоимостью 500 рублей.
• Начиная с версии ПО 4.11 поддерживается управление круиз-контролем с помощью трёхкнопочного подрулевого переключателя (в ЭБУ автомобиля должна быть прошивка с поддержкой круиз-контроля).
• Для Гранта FL совместимость только в комплектациях без заводского парктроника, вместо штатной комбинации 8450101019.

Кроме Гранты данную "приборку" GF 851 можно установить и на машины семейства Лада Калина 2, Datsun on-Do и Datsun mi-Do. По своим посадочным и габаритным размерам она идеально подходит в штатное место ЭКП.

Gamma GF 851 совместила в себе яркий дизайн и широкий набор рабочих функций, которые выгодно будут отличать Ваш автомобиль от обычной серийной модификации. Благодаря отличному внешнему виду, комбинация приборов гранта гармонично впишется в салон автомобиля и станет настоящей изюминкой в его интерьере.

Комбинация приборов ваз Gamma GF 851S является следующей усовершенствованной модификацией КЭП серии Gamma GF 851, помимо комбинации приборов Gamma GF 851L, она начиная с версии ПО 4.11 поддерживает управление круиз-контролем с помощью трёхкнопочного подрулевого переключателя (в ЭБУ автомобиля должна быть прошивка с поддержкой круиз-контроля).

Тестирование щитка приборов

Узнать версию щитка приборов можно путем его самотестирования, во время которого в автоматическом режиме пройдет тест всех систем приборной доски с указанием ее модели и версии прошивки.

Тестирование щитка приборов проводим следующим образом:

1. На выключенном зажигании нажимаем клавишу сброса суточного пробега (небольшой штырек на щитке);

2. Включаем зажигание, удерживая клавишу сброса суточного пробега;

3. Пока стрелки ходят вверх и вниз отпускаем клавишу сброса суточного пробега и снова на кратковременно на нее нажимаем.

Как считать данные:

1. Первая строка — версия прошивки щитка приборов.

2. Вторая строка — модель щитка приборов.

Программа для прошивки панели Гранты

Чтобы выполнить процедуру необходимо иметь устройство – программатор. Самой распространенной версией является модуль USBDM.

Прибор подключается к ПК и бортовой системе через штатные кабели. Также потребуется скачать на компьютер специализированное приложение. Обычно проги идут в комплекте с модулем и ставятся на компьютер без каких-либо проблем.

Как выглядит сборка приборной панели?

Этот важный сегмент салонного оборудования приятно впечатляет. В глаза «бросается» точность в подгонке элементов (минимальные и ровные зазоры). Дизайнерские решения и цветовая гамма компонентов также достигают высокой оценки, ведь все выглядит как стильный и логически завершенный продукт.

Материал приборных элементов – обычный, но качественный пластик с приятной на ощупь фактурой. Он лишен неприятных поскрипываний и хрустов. Посторонние раздражительные звуки отсутствуют даже спустя длительный период эксплуатации. Это свидетельствует о надежной сборке панели и качественной ее фиксации с прочими салонными компонентами.

Распиновка разъемов лада гранта по части воздуховодов салона

• 1 – привод стеклоочистителя;
• 2 – индикация остатка тормозной жидкости в расширительном бачке системы;
• 3 – колодка – вывод на приборную панель.

Что означают те или иные режимы индикации?

Зеленый цвет сигнализации означает правильную работу тех систем, за которые отвечают эти значки. Их желтое или оранжевое свечение предупреждает о возможных неисправностях, а красное – о наличии таких неисправностей, которые могут привести к значительному ущербу или к критическому снижению безопасности той же Гранты FL.

Если после запуска движка продолжает светится или мигает его иконка (1), то это означает наличие неисправности в тех или иных системах двигателя.

Если мигает сигнализация низкого давления системы смазки ДВС (4) даже после запуска движка, то это свидетельствует о необходимости визуального контроля утечки масла, а затем в том числе и стендовой проверки работы, начиная с масляного насоса и, заканчивая редукционным клапаном.

Что касается индикации ABS (5), то система стабилизации исправна, если в течении пары-тройки секунд после того, как заведется движок гаснет этот значок.

А вот лампочка перегрева системы охлаждения (7) в случае, при условии осуществления правильного ее контролирования, должна гаснуть по истечении 5 секундного интервала после начала работы движка.

При наличии сигнализации о дефиците тормозной жидкости (8), то помимо проверки наличия оптимального ее уровня, обязательно следует проверить наличие критического износа колодок.

При заведенном движке иконка состояния подушек безопасности (26) светится не должна, если система активной безопасности исправна и является включенной.

Все это означает, что приборная панель Гранты ФЛ интуитивно понятна, а также максимально информативна даже для водителей новичков.

Краткая спецификация щитков приборов, используемых на Лада Гранта и Калина

Артикул комбинации приборов	Версия ПО	Звуковое сопровождение указателей поворотов	Звуковое сопровождение включения аварийной сигнализации
2190-3801010-00	28 и ниже	Нет	Нет
2190-3801010-00	29 (серийное)	Нет	Есть
2190-3801010-20	90 и ниже	Нет	Нет
2190-3801010-20	91 (серийное)	Нет	Есть
2190-3801010-40	39 и ниже	Есть	Нет
2190-3801010-40	42 (серийное)	Есть	Есть
2192-3801010-20	06 и ниже	Нет	Нет
2192-3801010-20	07 (серийное)	Есть	Есть
2192-3801010-40	06 и ниже	Есть	Нет
2192-3801010-40	07 (серийное)	Есть	Есть

Как прошить приборку на Гранте самостоятельно

Шаги выглядят так.

• Найти программатор и скачать на ПК специальное приложение.
• Смонтировать утилиту на компьютер и подключить его к машине через программатор.
• Установить провода дополнительного питания согласно заводской схеме.



• Система активируется и начинается процедура прошивки.
• Далее требуется строго следовать инструкциям изготовителя.

Прошивка на версии Стандарт

Для стандартной модификации авто применяется вариант утилиты 2190-00-040 или 042. Отсюда можно смело прошиваться на версии вплоть до 076. Также в некоторых модификациях автомобиля типа Норма может встретиться и сборка вроде 219020.

Прошивка на комплектации Норма

Шаги и инструменты здесь аналогичны сборке Стандарт. Чтобы понять, какая версия прошивки находится в стоке, следует ввести необходимую комбинацию на машине, указанную изготовителем.

Перепрошивка щитка Гранты FL

Ничего не меняется при попытке залить новую программу на щиток версии ФЛ. Действия полностью идентичные. Единственное отличие – версия самой утилиты.

Разновидности электронных панелей

Цифровая панель выпускалась компанией Ferrum. Встроенный бортовой компьютер в сочетании со светодиодной комбинацией приборов получил обозначение Gamma GF651. Значки на панели приборов имеют стандартное исполнение. Вариации матовых и глянцевых панелей, яркий внешний вид, дизайн в стиле спорт-кара пришлись по вкусу многим поклонникам Lada Granta FL. Управление панелью осуществляется с помощью стандартного подрулевого переключателя.



Благодаря прошивке достигнута полная совместимость с автомобилями, выпущенными до конца 2015 года. Есть один технический нюанс – активированный иммобилайзер препятствует нормальной работе панели. Поэтому необходимо выполнить операцию «обучения».

Комплектации «Стандарт» не имеют рулевого переключателя. Если возникает желание установить «цифру», подрулевой переключатель стоит устанавливать в комплекте. Панель позволяет выполнить подключение парктроника серии GF801. Данные будут отображаться на светодиодном дисплее.



Схема Лады Гранты – часть зажигания

• 1 – индикатор напора смазки в картере силовой установки;
• 2 – разъем генератора;
• 3 – питание заслонки подачи топливной смеси;
• 4 – термометр системы охлаждения;
• 5 – подача сигнала на приборную панель;
• 6 – продувка адсорбера;
• 7 –спидометр;
• 8 – ДМРВ;
• 9 – ДПКВ;
• 10 – ДК перед катализатором;
• 11 – аппарат импульса управления;
• 12 – сенсор концентрации кислорода в отработанных газах;
• 13/14 – катушка и свечи зажигания соответственно;
• 15 – драйверы форсунок;
• 16 – контактная группа зажигания;
• 17 – сенсор измерения детонации.



Проблемы с панелью приборов

Ошибки на панели приборов Лада Гранта обычно возникают при ее неисправности. В этом случае отказывают часть устройств, либо выходит из строя весь щиток.

• Датчики на панели приборов Лада Гранта работают некорректно – например, при закрытых дверях горит лампочка. Это свидетельствует о выходе индикатора из строя, либо проблема заключается в неисправности платы панели приборов. Датчик необходимо заменить, а плату можно попытаться перепрошить.
• При работающих датчиках не светятся все индикаторы – скорее всего вышел из строя предохранитель на панель приборов Лада Гранта. Также стоит с помощью мультиметра проверить повреждения проводки.
• Одна или несколько ламп на щитке не светятся – необходимо снять панель и заменить все вышедшие из строя элементы.
• Индикатор не отображает текущее состояние – например, включен дальний свет, но лампочка не горит. Стоит проверить контакты, работоспособность самого датчика, заменить лампу.

Особенности приборки Гранты FL

Приборный модуль рассматриваемой нами модели содержит более насыщенный информацией дисплей и обладает современным дизайном, что значительно повлияло на улучшение интерьера всего салона. Тем более, что улучшенный дизайн магнитолы на дисплее не может оставить равнодушными молодежную аудиторию пользователей этого отечественного фургона.

Первым делам приятно удивляет ювелирная подгонка элементов приборки к центральной панели, а именно в виде аккуратно заделанного и с минимальными зазорами стыков, довольно качественного пластика. При этом сам пластик имеет приятную на ощупь фактуру, без наличия скрипов и хрустов как при нажатии, так при движении по бездорожью.

Материал не издает звуков даже после продолжительной эксплуатации, что является не только качественной подгонки отдельных элементов, как приборки, так и торпедо, но и доказательством того, что пластик не грубеет с течением времени.

А что касается стилистики оформления или дизайна приборки, то это является образцом стильности и логистической доступности функций объекта нашего обзора.

Прошивка приборки Гранты, чтобы показывала температуру двигателя



Предварительно нужно выяснить, какая версия установлена на машине. Для этого нужно выполнить процедуру.

• Вставить ключ зажигания в замок, но личинку не проворачивать.
• Нажать на кнопку сброса суточного пробега и удерживать ее.
• Не отпуская клавишу сброса включить зажигание. После этого машина переходит в сервисный режим и на экране приборки выводится вся информация.
• Далее нужно отпустить кнопку и нажать ее еще раз. При этом, на приборке будет выведена версия прошивки модуля.

Расшифровывается кодировка прошивки так:

• 2190 – модель машины;
• 00/20/40 – тип сборки стандарт/норма/люкс.

Третья часть шифра выдает версию прошивки панели. Для примера можно взять версию Норма, прошитую сборкой ПО 090.

Далее последовательность действий выглядит так.

• Снять приборку с машины и вскрыть ее заднюю крышку.



• Теперь нужно подключить программатор к специальному разъему на приборке, согласно инструкции производителя.



• Далее оборудование подключается к ПК и запускается программа. Предварительно ее нужно скачать.
• В открывшемся окне следует ввести заданные параметры согласно руководству пользователя и рекомендациям разработчика. Примечание! Все программы отличаются, следовательно, перед началом работ нужно изучить руководство.
• Последним этапом происходит заливка новой прошивки. Для отображения информации по температуре, потребуется версия не ниже 092.



• Теперь нужно собрать всю конструкцию в обратной последовательности и начать тестирование.



Если все выполнено правильно, на бортовом дисплее отобразиться температура двигателя.

Прошивка панели Гранты требует предварительной подготовки и наличия дополнительного оборудования. Если у пользователя нет достаточных знаний о выполнении процедуры, рекомендуется обратиться к специалистам.



Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Кратко об особенностях панели

Рассматриваемая комбинация приборов имеет свои особенности, с достаточной лаконичностью «ужились» 39 приборов, что весьма в меру. Все компоненты порадуют отменным видом. Это наглядно показывает и инструкция. Принадлежность авто к отечественной индустрии выдает логотип в центре рулевого колеса.

Традиционно главными приборами позиционирована пара: спидометр с тахометром. Ввиду больших цифр, данные удобно считывать, не отвлекаясь надолго от дорожной ситуации. В ночное время циферблаты порадуют нежной зеленой подсветкой, что не напрягает зрение «пилота».
Посреди обозначенных главенствующих приборов обрел свою нишу дисплей маршрутного компьютера для LADA Granta. Он позволяет оперативно отследить топливный расход и удельный пробег.

По краям периметра панели расположились 4 воздуховода: пара сосредоточена в центре, а оставшиеся два элемента производитель разместил по краям.

Базовая комплектация порадует присутствием актуального элемента системы безопасности – одноименной подушки. Панель приборов все это отображает.

Центральная часть привлекает взор гармонично размещенной в ней магнитолой. Для версий оснащения «Стандарт» и «Норма» Лада Гранта на месте расположения устройства присутствует крышка для ниши.

Ее демонтаж не способен сгенерировать трудности у владельцев LADA Granta. Конструктивная идея реализована таким образом, что любой обыватель разберется с алгоритмом ее снятия для последующей установки аппарата.

Функциональность электронных панелей

Панель производителя Ferrum обладает широким набором функций и позволяет передавать такие данные, как:

• аварийные и сервисные предупреждения:

– активацию ручного тормоза;

– сигнализацию о начале движения;

– низкий уровень жидкости в бачке тормозной системы;

– низкий уровень в масляной системе;

– критическую температуру охлаждающей жидкости;

• сигналы системы безопасности:

– предупреждение системы ABS;

– ошибку подушек безопасности;

– неисправность усилителя руля;

– сбои в работе электропроводки;

• аварийные предупреждения:

– низкий заряд аккумуляторной батареи;

– критические обороты двигателя;

– предельную скорость машины.

Кроме того, панель отражает температуру воздуха снаружи кузова автомобиля, прогноз пробега на остатке бензина в баке, максимальное показание скорости на маршруте, текущее время, дату и день недели.

В сервисную группу сообщений входят данные о:

• необходимости замены свечей;
• засорении топливного фильтра;
• достижении пробега для замены моторного масла.

Всего разработано 14 вариаций приборной панели, имеющих разные оттенки, цветовые схемы и расположение цифровых шкал. К примеру, вариант GF 851 выглядит так:



Стоимость комплектации, включающей в себя цифровой щиток приборов, кабели соединения и адаптеры составляет от 30 000 до 40 000 рублей.

Распиновка приборов Гранта – схема приборной панели

Указанная часть является самой сложной. Большое количество выводов и миниатюрный размер клемм значительно усложняет поиск необходимой группы:

• • 1/2 – соединительные колодки на передний жгут электрооборудования;
  • 3/4 – аналогично для кормового жгута;
  • 5 – блок управления световыми приборами;
  • 6 – модуль выключателя зажигания;
  • 7 – бортовой компьютер;
  • 8 – рычаг переключения положения дворников;
  • 9 – приборка;
  • 10 – управление режимами аварийки;
  • 11 – замок крышки грузового отсека;
  • 12 – диагностический разъем;
  • 13 – колодка на привод воздухозаборников;
  • 14 – кнопка выключения подогрева заднего ветрового стекла;
  • 15 – контакт аварийки;
  • 16 – переключатель стоп сигналов;
  • 17/18 – контактная группа – вывод на радиооборудование (магнитола);
  • 19 – вращающийся модуль оборудования;
  • 20/41 – привод водительской/пассажирской подушки безопасности;
  • 21 – питание клаксона;
  • 22 – группа монтажного блока;
  • 24 – группа прикуривателя;
  • 25 – подсветка контроля печки;
  • 26 – салонный плафон;
  • 27 – контактная группа замка зажигания;
  • 28 – контроллер;
  • 29 – входящий разъем на заднюю часть бортовой сети;
  • 30 – электронная часть педали газа;
  • 31 – добавочный резистор;
  • 32 – мотор печки;
  • 33 – блок переключателей печки;
  • 34 – модуль блокировки дверей;
  • 35/36 – реле головного вентилятора системы охлаждения;
  • 37 – проводка реле компрессора;
  • 38 – дополнительное реле или катушка индикации заднего хода;
  • 39 – клавиша включения кондиционера;
  • 40 – привод автоматической коробки передач;
  • 42 – термометр испарителя;
  • 43 – вывод на задний жгут проводов.






  Расшифровка ошибок, отображаемых на панели

  Собственно, для полноты описания эстетических, информационных и функциональных качеств приборки Гранты ФЛ осталось рассмотреть расшифровку опять же наиболее важных ошибок кодов, свидетельствующих о неисправностях систем этого авто:

  • Р1689 – это код, который указывает на сбой в файле хранения кодов ошибок;
  • Р1600 – это свидетельство того, что утеряна коммуникация с иммобилайзером или говорит о том, что существуют проблемы с электроникой противоугонной системы;
  • Р1612 – это код ошибки о проблемах перезагрузки процессора;
  • Р0627 – проблемы с питанием реле топливного насоса;
  • Р0522/23 – свидетельство неисправности датчика масляного давления;
  • Р0501 – код ошибки о неисправности отображения датчика скорости;
  • Р0422 – неисправности нейтрализатора выхлопа либо его эффективность находится ниже нормы;
  • Р0325 – некорректная работа датчика детонации;
  • Р0300-304 – наличие многочисленных пропусков системы зажигания;
  • Р0217 – код ошибки, которая свидетельствует о перегреве системы охлаждения;
  • Р0200-204 – неполадки блока управления системы питания;
  • Р0130-140 – некорректная работа датчиков контроля воздуха;
  • Р0441-459 – неправильная работа клапана контроля продувки адсорбера;
  • Р0101-102 – код ошибки, что свидетельствует о проблеме с датчиком расхода воздуха;
  • Р0122/23 – проблемы с датчиком контроля положения заслонки дросселя.



  Для сброса кодов ошибок необходимо обращаться к гаражным Левшам, это так называемый колхозный способ прошивки приборки, который чреват нижеследующими последствиями:

  А самое лучшее – это к специалистам автосервиса, которые с помощью специальных программ сделают сброс ошибок и распиновку приборки максимально корректно.

  Впрочем, можно и самостоятельно сделать перезагрузку панели с помощью снятия клемм питания с АКБ и через четверть часа подсоединения их на прежние места.

  Преимущества цифровой панели

  Производитель Ferrum предлагает оригинальное решение: панель сочетает в себе стандартные функции аналогового щитка приборов и бортового компьютера. Автовладелец, решивший сменить панель приборов на цифровую, выигрывает в цене и дизайне. За приемлемую цену он получает стильный щиток, содержащий более 100 функций. Не каждый бортовой компьютер имеет подобные параметры.



  • панель не требует переоборудования электропроводки;
  • её можно установить самостоятельно;
  • стоимость соизмерима с ценой качественного бортового компьютера.

  Основным достоинством является подробная текстовая информация о возникшей ошибке. Бортовой компьютер способен выдавать лишь коды, которые хозяин авто расшифровывает самостоятельно.



  В середине дисплея находится тахометр. Это ещё раз подчёркивает спортивную направленность дизайна. Графический дисплей разрешением 128×64 располагает функцией инверсии изображения.

  Процесс установки

  Для замены аналоговой панели на цифровую не требуется специальных знаний в области электрики автомобиля. Достаточно демонтировать штатный щиток приборов, отсоединить электрические разъёмы и подключить новую цифровую панель.



  Все работы производятся при выключенном зажигании автомобиля. Комплект поставки содержит все необходимые переходники и адаптеры.



  Недостатки

  Помимо широкого спектра достоинств цифровая панель для Lada Granta FL имеет ряд недостатков:

  • при кратковременном включении дальнего цвета панель меняет режим на «ночь»;
  • при включении зажигания возможны сбои в индикации работоспособности ЭУР, АБС и подушек безопасности;
  • при выключении зажигания цифровой щиток может потухнуть на несколько секунд.

  При перепадах температур могут появляться некорректные значения показаний датчиков давления масла, напряжения аккумуляторной батареи на холостом ходу и температуры трансмиссионного масла в автоматической КПП.

  Подробная схема ВАЗ Гранта (приборная доска)

  Автомобиль в стандартной комплектации поставляется на рынок с 32 контактным щитком приборов. Стандартная распиновка щитка Гранта имеет всего 26 задействованных выводов. Остаточные разъемы предусмотрены для возможности довески оборудования или пользовательской доработки:

  • 1 – на датчик низкого давления масла в картере двигателя;
  • 2 – на выключатель индикации ручника;
  • 3 – предназначен для служебных нужд при диагностики панели приборов;
  • 4 – на выключатели внешних осветителей;
  • 5/6 – аналогично для правого и левого поворотников соответственно;
  • 7/8 – CAN L/H ;
  • 9 – индикация положения ремней безопасности;
  • 10 – контакт кнопки Перезагрузка подрулевого рычага;
  • 11 – отклик сенсора бачка тормозной жидкости;
  • 12/13 – на головную оптику, положение дальний/ближний свет;
  • 14/15 – выводы противотуманок перед/зад соответственно;
  • 16/18 – прием сигнала антенны иммобилайзера;
  • 17 – провод массы приборной доски;
  • 19/21 – на клемму №30/15;
  • 20 – на привод электроусилителя рулевого блока;
  • 22 – на датчики закрытия дверей;
  • 23/24 – кнопки МК для переднего и заднего хода соответственно;
  • 25 – на термометр окружающей среды;
  • 26 – индикация поплавка бензобака.



  Выводы

  Тем, кто привык ценить в Ладе Гранте простоту, надёжность и удобство, не стоит приобретать цифровую панель. Аналоговый вариант исправно выполняет свои функции, а отказов щитка практически не возникает.

  Если владелец хочет удивить своих пассажиров, привлечь внимание и совместить смену дизайна с установкой бортового компьютера одновременно, цифровая панель – доступный вариант. Часто изделие покупают любители тюнинга.

  Лада Гранта: схема подключения приборов заднего жгута проводки

  Задняя часть проводки автомобиля отвечает за оборудование кормы и боков автомобиля. все дополнительное оборудование подключается исключительно через эту часть магистралей:

  • 1/2 – контактная группа на приборную панель;
  • 3/4 – указатели поворотов;
  • 5 – индикатор включения ручника;
  • 6 – контакт подогрева заднего стекла;
  • 7 – салонная лампа;
  • 8 – индикатор положения водительского ремня безопасности;
  • 9 – плафон подсветки грузового отсека;
  • 10 – привод бензонасоса;
  • 11/15 – кормовая часть габаритов для левой и правой стороны;
  • 12 – привод блокировки крышки багажника;
  • 13 – кнопка включения салонного фонаря;
  • 14 – цепь дополнительного стопа;
  • 16-19 – клеммные колодки дверей для задней левой, задней правой, передней левой и передней правой дверей;
  • 20 – привод управления подушками безопасности;
  • 21 – контактная группа осветителей номерного знака;
  • 22 – на приборную доску;
  • 23/24 – задние датчики указателей скорости;
  • 25/26 – преднатяжители ремней безопасности;
  • 27 – группа контактов приборной панели.



  Распиновка двери Гранта – передняя правая

  1. На задний жгут проводки.
  2. Привод электро стеклоподъемника.
  3. Часть центрального замка с индивидуальным приводом.
  4. Клавиша переключателя стеклоподъемника.
  5. Вывод части бортовой проводки к дверному динамику.



  Принципиальная электрическая схема Гранта: участок двери переднего пассажира

  1. На клеммную колодку заднего жгута проводов.
  2. Привод электро стеклоподъемника.
  3. Замок двери.
  4. Элемент блока переключателей.
  5. Вывод дверного динамика.



  Схема проводки гранта для задних дверей

  Участки бортовой сети, ответственные за задние двери идентичны для обеих сторон автомобиля. Указанное расположения элементов актуально для левой и правой части:

  • 1 – на задний жгут;
  • 2 – на динамик;
  • 3 – дверные замки.



  Распиновка колодки системы вентиляции салонного пространства

  1. Привод дворников.
  2. Сенсор остатка тормозной жидкости в расширительном бачке.
  3. На колодку приборной доски.



  Прирципиальная схема Лада Гранта – часть осветителя номерного знака

  Самый малый элемент бортовой сети отличается наличием всего трех выводов. Простота конструкции омрачается подверженностью частым поломкам – сеть страдает от попадания воды, грязи и конденсата и требует тщательного ухода:

  • 1 – на задний жгут бортовой проводки;
  • 2/3 – лампы (левая и правая соответственно).



  Полная схема Гранта для модуля управления осветительными приборами

  • 2/3 – на задние/передние противотуманки;
  • 4 – к подсветке;
  • 30 – вход 12 Вольт от генератора;
  • 31 – корпус механизма;
  • 56 – вывод на нити ближнего света;
  • 58 – на габариты и лампы подсветки;
  • Xz – группа входа плюсовой клеммы от замка зажигания.



  Профилактические меры

  Для того чтобы заводская проводка Лада Гранта служила долго и не ломалась, опытные эксперты настоятельно рекомендуют выполнять ряд не сложных правил.

  1. Периодически проверять все контактные разъемы и клеммы на предмет окислений и ржавления. Подобные повреждения соединений могут вызвать короткое замыкание и критическое снижение проводимости магистрали, что воспринимается бортовым компьютером как ошибка или поломка.
  2. Использовать только оригинальные расходные материалы и элементы электроники. Применение поддельной продукции не дает гарантии работоспособности цепи. При этом некоторые элементы, при повреждении вызывают перепад напряжения в сети, что становится прямой причиной выхода из строя остального оборудования или пожара.
  3. Использовать специальное масло для обработки контактных групп. Жидкость продается в автомагазинах или магазинах электроники. После обработки, контакты покрываются влаго не проницаемым слоем, что в 2-3 раза увеличивает срок их эксплуатации.
  4. Тщательно следить за степенью зарядки и состоянием аккумуляторной батареи. Проводка Лада Гранта критично воспринимает значительное падение напряжения в бортовых цепях. Как следствие – это может стать причиной повреждения прошивки электронных блоков управления.

  Диагностика и ремонт

  Все электрооборудование автомобиля Лада Гранта должно диагностироваться при наличии мультиметров и тестовых стендов. При обнаружении повреждения – элемент заменяется исключительно на заведомо исправный. Применение подержанных деталей может привести к появлению непредвиденных поломок, некорректной работе оборудования и приборов.

  Электрическая схема Лады Гранты является сложной частью оборудования автомобиля. Диагностические работы и ремонт бортовых цепей необходимо осуществлять при наличии требуемых инструментов и необходимых знаний. При отсутствии вышеуказанного – рекомендуется обратиться к квалифицированным мастерам за помощью.
