Какие лампы в противотуманках лачетти хэтчбек

Установка светодиодных ламп в Шевроле Лачетти

Светодиодная оптика фар головного света храбро наступает на горло как обычной галогеновой лампе, так и популярному когда-то ксенону. Газоразрядные лампы требуют массу энергии, световой пучок контролируется крайне слабо, а цена установки ксенона также не располагает к себе большинство пользователей. Установка светодиодов на Шевроле Лачетти — оптимальный вариант для обеспечения качественного освещения.

Установка противотуманных фар на Шевроле Лачетти: установка ПТФ, изготовление переходников и подключение к сети автомобиля

Достаточно популярные в нашей стране автомобили семейства Шевроле, обладают практически всеми характеристиками современного и комфортабельного авто. И это действительно очень удачное приобретение для любой семьи, поскольку нет необходимости вкладывать дополнительные средства в его улучшение.

Чего не скажешь о владельцах автомобилей отечественного автопрома, которые вынуждены тратить все свободное время и средства на доведение до идеального состояния тех или иных параметров. Например, ломать голову над установкой противотуманных фар или тягово-сцепного устройства для буксировки прицепа.

На фото – Шевроле Лачетти в стандартной комплектации (без противотуманок)

Лампы ближнего света Шевроле Лачетти: лучшие производители, процесс замены и регулировки

Головная оптика автомобиля Шевроле Лачетти — важный и ответственный узел. Он обеспечивает безопасность и позволяет водителю своевременно реагировать на изменение обстановки. Одним из наиболее нагруженных элементов является лампа ближнего света Шевроле Лачетти. Рассмотрим порядок ее замены и регулировки.

Замена ламп стоп сигнала в боковых фонарях Шевроле Лачетти

Задние фонари Шевроле Лачетти хетчбек разделены на две части. Половина в крыле, половина в задней двери. Лампа стоп сигнала находится в фонаре расположенном в крыле. Фонарь закреплён двумя саморезами, которые можно открутить отвёрткой крестовой или ключом на 10

Винты крепления заднего фонаря Шевроле Лачетти

. Открутив саморезы нужно немного отвести фонарь от крыла. Фонарь фиксируется ещё двумя фиксаторами в пластмассовых гнёздах и держится там довольно крепко.

Фиксаторы заднего фонаря Шевроле Лачетти

Поэтому аккуратно, но жёстко берём фонарь одной рукой снизу, другой сверху и тянем назад. Фиксаторы выйдут из пластиковых гнёзд и фонарь будет в ваших руках.

Снятие заднего фонаря Шевроле Лачетти

. Патрон лампочки поворачиваем против часовой стрелки на угол около 45 градусов и вынимаем его из гнезда. Достаём из него лампу.

Патрон с лампой габарита и стоп сигнала Шевроле Лачетти

Наружная лампа двух контактная — габариты и стоп сигнал. Внутренняя оранжевого цвета — повороты. Нас интересует наружная. Осматриваем нити накаливания, одна из них перегорела.

Двух контактная лампа стоп сигнала и габаритов

Меняем лампочку и не вставляя патрон в фонарь нажимаем на педаль тормоза, лампа должна загореться. Горит — можно ставить на место.

Лампа стоп сигнала Шевроле Лачетти горит

Отпускаем педаль тормоза, вставляем патрон в фонарь, ставим фонарь на место. Проверяем работу стоп сигналов ещё раз. Работают — отлично.

Фонари стоп сигнала Шевроле Лачетти горят

Таков алгоритм действий если на машине работает хотя бы один фонарь из трёх. В случае когда не работают все три фонаря причина может быть не в лампах, а в сгоревшем предохранителе, неисправном выключателе стоп сигнала, чаще называемом «лягушка». Как действовать в этом случае.

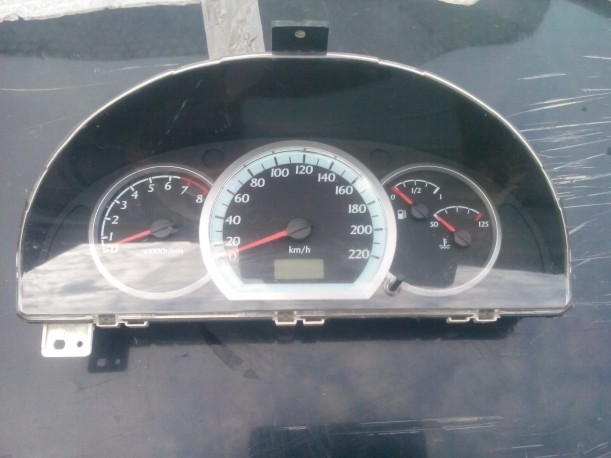

Панель приборов Шевроле Лачетти: описание обозначений

Мигает несколько раз при включении зажигания.

Расшифровка обозначений приборной панели на Chevrolet Lacetti

При присутствии неисправности контрольная лампа может: Загорается при включении зажигания. После запуска двигателя обязана погаснуть. Если лампа продолжает гореть — в системе управления двигателем есть неисправность либо сохранённые ошибки.

Решение проблемы. При включении зажигания загорается красным светом и гаснет после запуска двигателя. Если лампа продолжает гореть после запуска двигателя, то это указывает на низкое давление в системе смазки двигателя. Во избежание выхода из строя двигателя, его надлежит заглушить и исключить источник неисправности. Для переключения режимов надлежит кратковременно надавить на кнопку.

Для обнуления счетчика суточного пробега нужно надавить и придерживать кнопку панель приборов на шевроле лачетти течение нескольких секунд. Загорается, когда в баке остается около 7,5 литров топлива.

приборная панель лачетти тюнинг

Не стоит постоянно ездить при таком количестве топлива в баке, во избежание перегрева бензонасоса. До момента выключения зажигания датчик систематически показывает уровень горючего. Бензин служит одновременно охладителем для насоса. Недостаточное количество приводит к перегреву, преждевременному износу.

Замена лампочек ближнего, дальнего света, противотуманок и габаритов

Перед началом профилактических работ проведите диагностику с целью идентификации поломки, поиска неисправной лампы, светодиодов. Современные автомобили, в том числе и Шевроле Лачетти, оснащены бортовым компьютером. Модуль отслеживает работу узлов и агрегатов, информирует водителя о возможных неисправностях путем вывода индикатора на табло в приборной панели.

Не горит ближний свет — замените неисправный элемент. Сделать это нужно не только из-за возможного наложения административного штрафа работниками ГИБДД, но и в целях собственной безопасности. Нередко причинами аварийных ситуаций становиться неисправность механизма, осветительного прибора.

Систематические вибрации способствуют ухудшению контакта колодки с клеммой, вследствие чего осветительный прибор работает нестабильно. Водитель покупает новую лампу для замены, но по факту это не нужно, так как прежняя исправна. Перед заменой проверяйте качество соединения контактных плат, колодок, стопорного кольца.

Птф на chevrolet lacetti

О важности противотуманок известно всем автомобилистам. Аналогов этому оборудованию не существует.

Ни ксеноновое, ни биксеноновое освещение не может нормально осветить дорожное покрытие в туман, снегопад, дождливую погоду.

Обусловлено это высоким расположением ксеноновых/биксеноновых фар и большой толщиной пучка света, который они создают.

В настоящее время для Шевроле Лачетти можно приобрести один из следующих типов противотуманок (ПТФ):

CVLAT04-072	предназначаются для седана	2012 (за правую и левую)
CVLAT04-070	фары используются в хэтчбэках	1658
CVLAT04-073	применяются в хэтчбэках	1358
AK-CH50-0200	противотуманные фары	1474
AK-CH45-0200	ПТФ	1404
CVLAT04-071	предназначаются для Chevrolet Lacetti класса «седан»	1026
CVLAT04-074	используются в седанах	1240

Особенности панели приборов на автомобилях Шевроле

Указатель температуры антифриза в системе охлаждения. Рекомендованный интервал — граница красной отметки. Контрольный индикатор включения противотуманных фар.

Передняя панель подсвечивается индикатором при активации. Контрольный индикатор активации задних фонарей.

Контрольный индикатор активации дальнего света. Контрольный индикатор неисправности подушек безопасности в автомобиле.

На протяжении трех секунд после запуска мотора индикатор гаснет в исправном состоянии. Контрольный индикатор работы силового агрегата.

Контрольный индикатор давления моторного масла. Механическая кнопка переключения режимов дисплея. Резерв топлива в топливном баке. Сигнализирует индикатор на уровне 7. Символ аварийного давления моторной жидкости, когда он начинает гореть во время езды, необходимо проверить уровень масла в моторе. Передвижение с этим значком панель приборов на шевроле лачетти допускается. Кнопка для переключения экранов одометра. Этот символ загорается при минимальном объеме топлива в системе.

Экран одометра, где показывается суточный и общий пробег авто. Символ включения ручного тормоза. Индикатор не пристегнутого ремешка безопасности.

Лампочка заряда АКБ, всегда загорается при зажигании. Если индикатор горит после запуска мотора, необходимо произвести диагностику аккумулятора, вероятнее всего, он разрядился.

Индикатор открытых дверей в автомобиле. Если включено зажигание, а двери открыты, кроме значка на щитке будет звучать и звуковой сигнал. Панель приборов на шевроле лачетти поломки в работе системы изменения усилия руля. Символ открытого багажника для автомобилей в кузове седан автор видео — Konstantin Borzakovskiy.

Возможные неисправности Неисправности контрольного щитка можно условно разделить на два типа: Электрические неисправности. К таким поломкам относятся перегорание лампочек, отсутствие контактов на штекерах, а также проблемы в работе системной платы.

Лампа дальнего / ближнего света

Шевроле Лачетти устанавливаем на ровную платформу, открываем капот. Отвинчиваем два крепления фары во фронтальной части, один фиксатор с тыльной. Изымаем оптику из посадочного места. Поочередно отворачиваем защитную крышку, извлекаем цоколь с лампой. Заменяем новой, устанавливаем в обратной последовательности. Параллельно осматриваем состояние электрической проводки, колодки. При наличии повреждений, признаков износа, деформации, плавления устанавливаем исправные на головной свет. По аналогии проводим замену лампы ближнего света. Действия повторяем на правой оптике.

Выбор противотуманок

В настоящее время в магазинах продается множество разных моделей противотуманок.

Здесь вы можете ознакомиться с советами, которые помогут вам правильно подобрать ПТФ:

• Корпус высокой прочности позволит вам избежать лишних затрат на смену осветительных элементов. Он должен быть не пластиковым, а стеклянным. Ввиду того что противотуманки располагаются на небольшой высоте, есть немалая вероятность того, что их корпус будет разбит случайным камнем.
• Возможность разборки корпуса является важным аспектом. Если вы повредили фару, намного легче поменять какой-то один компонент, чем осуществлять полную замену. Особенно это актуально в ситуациях, когда перегорает лампа. Замена лампы обойдется в меньшую сумму, чем смена всей ПТФ.
• Обтекаемость корпуса тоже считается преимуществом. Благодаря обтекаемости не формируется аэродинамическое сопротивление, не создается посторонний шум при езде на высокой скорости.
• Возможность регулировки имеет большое значение. При неверном угле наклона вы слепите авто, которые едут вам навстречу, плохо видите дорогу.

Цвет и маркировка

Рекомендуется приобретать белые/желтые противотуманки. Синие либо красные фары слабее освещают дорогу, монтируются больше для красоты.

Качественно сделанное оборудование имеет символ «B» на корпусе. Это свидетельствует о том, что фары являются противотуманными. Кроме символа «B», могут использоваться обозначения H1, H2, H3, H7. Они указывают на наличие галогена. Приобретая противотуманные фары для своего автомобиля марки «Шевроле Лачетти», помните, что мощность монтируемых осветительных элементов не должна быть больше шестидесяти ватт.

Процесс замены

Заменять элементы головного освещения Шевроле Лачетти можно только на аналогичные виды светильников. Для ближнего света используются однонитевые галогеновые лампы H7 мощностью 55 Вт. Их рекомендуется менять парами, чтобы не нарушить баланс яркости левой и правой фар.

Для замены потребуются инструменты:

• рожковый и торцовый гаечные ключи на 10 (рекомендуется использовать экземпляр с длинной трубкой);
• отвертка;
• спирт и чистая сухая ветошь;
• Х/Б перчатки;
• пассатижи.

Перечислены только самые необходимые инструменты, в процессе работы могут понадобиться другие приспособления.

Рассмотрим, как поменять ближний свет Шевроле Lacetti с кузовом седан. Порядок действий:

• открыть капот, отсоединить минус от аккумулятора;
• с помощью гаечных ключей отвинтить верхние крепежи блок-фары;
• торцовым ключом отвинтить гайку на нижней шпильке;
• сдвинуть корпус вперед и отсоединить колодку с проводами;
• вынуть блок-фару;
• открыть отсек лампы ближнего света. Он расположен ближе к крылу (или возле самой колодки, если кому-то так удобнее ориентироваться). Крышку надо повернуть против часовой стрелки;
• отсоединить от лампы колодку с проводами питания;
• освободить пружинный фиксатор и отвести его в сторону;
• извлечь перегоревшую лампу;
• протереть чистой тряпочкой, смоченной спиртом, колбу новой лампы и установить ее в гнездо. Работать в перчатках, к колбе не прикасаться. Положение лампы должно быть строго определенным — срезанный край с усиком направлен вверх. Иначе фокусировка пучка света будет нарушена;
• собрать блок-фару в обратной последовательности.

Интересно! Для автомобилей Шевроле с кузовом хэтчбек дальний и ближний свет могут быть совмещены в одной лампе H4. Порядок замены тот же, только приобрести придется другой тип светильника.

После сборки фары рекомендуется сразу проверить работоспособность новой лампы, выполнив процедуру до окончательной установки в проем. Если понадобятся какие-либо дополнительные действия, не придется вновь вынимать корпус из гнезда.

Перечень лампочек на Chevrolet Lacetti

Приведенный ниже перечень для штатной комплектации Шевроле Лачетти. Владелец автомобиля может дополнять список новыми осветительными приборами, устанавливая дополнительные фары, оптику, диоды.

При покупке новых ламп сверяйте каталожные артикулы, показатели мощности, обозначения с данными в инструкции по эксплуатации. Установка оптики с меньшими (большими) показателями не желательна. В первом случае освещение будет недостаточным, во втором повышенная нагрузка на электрическую цепь, генератор. Нередки случаи короткого замыкания, повреждения изоляционного слоя проводки, колодок с контактами, прочие неисправности с негативными последствиями.

Не имеете достаточного опыта в обслуживании Шевроле Лачетти – доверьте дело настоящим профессионалам – мастерам СТО. После обращения в сервис вам не нужно беспокоиться, покупать расходные материалы, все необходимое в мастерской.

Замена лампочек ближнего, дальнего света, противотуманок и габаритов

Перед началом профилактических работ проведите диагностику с целью идентификации поломки, поиска неисправной лампы, светодиодов. Современные автомобили, в том числе и Шевроле Лачетти, оснащены бортовым компьютером. Модуль отслеживает работу узлов и агрегатов, информирует водителя о возможных неисправностях путем вывода индикатора на табло в приборной панели.

Не горит ближний свет — замените неисправный элемент. Сделать это нужно не только из-за возможного наложения административного штрафа работниками ГИБДД, но и в целях собственной безопасности. Нередко причинами аварийных ситуаций становиться неисправность механизма, осветительного прибора.

Систематические вибрации способствуют ухудшению контакта колодки с клеммой, вследствие чего осветительный прибор работает нестабильно. Водитель покупает новую лампу для замены, но по факту это не нужно, так как прежняя исправна. Перед заменой проверяйте качество соединения контактных плат, колодок, стопорного кольца.

Лампа дальнего / ближнего света

Шевроле Лачетти устанавливаем на ровную платформу, открываем капот. Отвинчиваем два крепления фары во фронтальной части, один фиксатор с тыльной. Изымаем оптику из посадочного места. Поочередно отворачиваем защитную крышку, извлекаем цоколь с лампой. Заменяем новой, устанавливаем в обратной последовательности. Параллельно осматриваем состояние электрической проводки, колодки. При наличии повреждений, признаков износа, деформации, плавления устанавливаем исправные на головной свет. По аналогии проводим замену лампы ближнего света. Действия повторяем на правой оптике.

Противотуманные фары

Мнения автовладельцев по способу замены ПТФ разделились на два «лагеря». Одни практикуют замену из-под днища автомобиля, другие демонтируют передние фары, радиаторную решетку. Оба способа практичны, позволяют оперативно заменить неисправный осветительный прибор. Первый вариант придуман автолюбителями, второй рекомендован изготовителем. Что прямо указано в инструкции по эксплуатации техническим средством.

Chevrolet Lacetti. ПАНЕЛЬ ПРИБОРОВ

Помучился я с теми штекерами.

Ну очень туго вылазят, пальцами не мог вытащить, так вытаскивал пинцетом. И защелки самой пластмассы вокруг панели какие-то туговатые. В конце-концов вытащил. Одолев те тугие штекеры, взялся рассматривать ту приборку.

Что-то не так, она какая-то не такая как в статье. Ладно, возьму ее домой, сверю с той что была в статье. Открыв еще раз ту статью, обнаружил нюанс… Моя приборная панель оказалась после модификации, в отличие вид приборной панели шевроле лачетти той, которая была в статье… Зараза… Ладно, еще погуглим-поищем какие-же там все-таки лампочки.

Те что прибыли по заказу, никак не подходят к той, что у. Если лампа продолжает гореть вид приборной панели шевроле лачетти в системе управления двигателем есть неисправность либо сохранённые ошибки. Решение проблемы.

Противотуманные фары

Мнения автовладельцев по способу замены ПТФ разделились на два «лагеря». Одни практикуют замену из-под днища автомобиля, другие демонтируют передние фары, радиаторную решетку. Оба способа практичны, позволяют оперативно заменить неисправный осветительный прибор. Первый вариант придуман автолюбителями, второй рекомендован изготовителем. Что прямо указано в инструкции по эксплуатации техническим средством.

Рассмотрим «официальный» способ. Шевроле Лачетти устанавливаем на ровную платформу, открываем капот, отвинчиваем переднюю оптику, радиаторную решетку. Конструкция держится на болтах, пластиковых пистонах.

Изымаем фару, внизу, в полости видим корпус противотуманной фары. Снимаем цоколь, устанавливаем лампу в туманки. Сборка в обратной последовательности. По аналогии проводим установку в правой стороне автомобиля.

Пропал свет в фарах, установили новые, но поломка не устранена. Подобное часто бывает при выходе из строя одного из предохранителей. Установите новый предохранитель, поломка исчезнет.

Дополнительный свет

У владельцев Шевроле Лачетти в подобной ситуации сложностей не возникнет, поскольку автопроизводитель предусмотрел возможность доукомплектации транспортного средства дополнительными световыми приборами:

Комплектация с противотуманками

• В переднем бампере предусмотрены установочные пазы для противотуманных фар (ПТФ);
• В подкапотной проводке есть отдельные разъемы для их подключения;
• На приборной панели есть индикатор включения ПТФ;
• В блоке предохранителей и реле есть место для монтажа новых компонентов.

Автомобиль максимально подготовлен для установки ПТФ

Обратите внимание! Штатные места установки противотуманных фар полностью исключают претензии со стороны ГИБДД в возможном нарушении требований действующих правил дорожного движения.

Поэтому, если владельца автомобиля Шевроле Лачетти заинтересует установка противотуманных фар на Лачетти, то ему достаточно будет их приобрести и осуществить подключение своими руками. (см. также статью Как установить противотуманные фары на Мазда 3)

Подобная операция займет меньше часа.

Регулировка

Для регулировки необязательно ехать на СТО. Процедуру можно выполнить самостоятельно. Потребуется помощник и фанерный щит 1 × 2 м с нанесенной разметкой. Кроме этого, нужна ровная площадка, размер которой позволяет установить щит на расстоянии 5 м от фар Шевроле. Рассмотрим процесс настройки по порядку:

Подготовка

На фанерный щит наносится разметка:

• две вертикальные линии (на рисунке — A и B), расстояние между которыми составляет 1275 мм. Это промежуток между осями ламп ближнего света;
• две горизонтальные линии. Между ними расстояние 65 мм. Верхняя линия (на рисунке — С) обозначает высоту оси ближнего света над землей, нижняя (D) — граница основного пучка света.

Расстояние между фарами Шевроле Лачетти и щитом составляет 5 м. Автомобиль должен быть заправлен, лишен дополнительной нагрузки. Давление в шинах доводится до нормы, корректор положения фар устанавливается в нулевое положение. Понадобится также небольшой щиток для поочередной отсечки света левой и правой фар.

Процесс

Настройка выполняется в темное время суток. За руль усаживается помощник. Шевроле Лачетти несколько раз энергично покачивают для автоматической установки подвески. Включаются ближний свет, одна из ламп (левая или правая) закрывается щитком. Используя корректировочные винты, расположенные на верхней части корпуса, поочередно устанавливают пучок света относительно горизонтальной и вертикальной осей. Когда настройка завершена, процедуру повторяют для другой лампы.

Подобным образом настраивают и противотуманки, только разметку несколько изменяют — расстояние между вертикальными осями уменьшают до 1165 мм, а между горизонтальными линиями — 50 мм. Регулировка в этом случае производится снизу, из-под бампера, с помощью отвертки под крест.

Снимок

Лампы, применяемые в автомобилях Chevrolet Lacetti

В этой статье рассмотрим лампы Лачетти, которые устанавливаются на автомобиль. Вот какие лампы установлены на Лачетти.

На Шевроле Лачетти установлены две блок-фары головного света. Для дальнего и ближнего света используется двухнитевая галогенная лампа Н4U (хэтчбек), не испускающая ультрафиолетовых лучей, которые могут повредить пластиковый колпак фары. На седане и универсале установлены отдельные лампы ближнего и дальнего света — H7 — лампа ближнего света, H1 — лампа дальнего света.

Также в блок-фарах расположены лампы габаритного света и указателей поворота. Сигналы поворота дублируются боковыми указателями поворота (повторителями), установленными на передних крыльях.
Для регулировки направления пучка света на задней стенке каждой блок-фары имеются два винта, которые позволяют изменять направление светового пучка в горизонтальной и вертикальной плоскостях.

Блок-фары укомплектованы электрическим корректором направления светового потока, позволяющим изменять направление светового пучка в вертикальной плоскости из салона в соответствии с загрузкой автомобиля.
На автомобиль установлены задние фонари, состоящие из указателя поворота, света заднего хода и габаритного света/сигнала торможения (установлены двухнитевые лампы).
Часть автомобилей Шевроле Лачетти комплектуется противотуманными фарами, которые установлены в нишах переднего бампера.
На некоторых авто в передней части потолка салона установлен плафон индивидуального освещения, состоящий из двух секций (для водителя и переднего пассажира). Каждая секция включается соответствующей кнопкой.

Также на потолке салона Лачетти установлен плафон освещения, который включается автоматически при открывании любой из боковых дверей (концевыми выключателями, установленными в проемах дверей) или принудительно переключателем. Задний номерной знак при включении габаритного света (наружного освещения) освещают два фонаря.
Плафон освещения багажного отделения Шевроле Лачетти загорается при открытии двери багажного отделения.
Лампа освещения вещевого ящика загорается при открытии его крышки.

Расположение органов управления и приборов автомобилей с кузовом хэтчбек или универсал

При включении зажигания загорается красным светом и гаснет после запуска двигателя. Если лампа продолжает гореть после запуска двигателя, то это указывает на низкое давление в системе смазки двигателя. Во избежание выхода из строя двигателя, его надлежит заглушить и исключить источник неисправности.

Для переключения режимов надлежит кратковременно надавить на кнопку. Для начала берем отвертку и снимаем щиток приборной панели. Для этого откручиваем два винта вид приборной панели шевроле лачетти кожуха рулевой колонки делать это лучше с заведенным двигателема затем два винта щитка приборов.

Скриншот с сайта lacetti-chevrole. Для снятия необходимо поддеть молдинг и аккуратно выдернуть. Далее глушим двигатель и отключаем минусовую клемму АКБ для предотвращения случайного замыкания.

Затем продолжаем с комбинацией приборов.

Принцип работы и описание указаны выше. Датчик уровня горючего в баке. Механическо — электрический прибор.

Расшифровка обозначений приборной панели на Chevrolet Lacetti

Первая часть расположена в баке, вторая — под приборной панелью. Ряд сенсоров интерпретируют показания, после чего они выводятся на дисплей.

Активация происходит после проворота ключа в сердцевине замка зажигания. До момента выключения зажигания датчик систематически показывает уровень горючего. Бензин служит одновременно охладителем для насоса. Раз уж все равно собирался вскрывать приборку, так и починил бы механику на родной.

Я думаю, там ничего сложного. Я понимаю, что наши руки не для скуки сам местами вид приборной панели шевроле лачетти жено мне кажется, что ты перегнул палку. Вид приборной панели шевроле лачетти не терял бы времени, нервов и средств. Ну, без импульсов VSS то он работать не будет Просто покажет последнее записанное состояние, но это же не работа. Без переделки не будет работать лачиковская приборка в сенсе и ланосе!

По этому необходимо паять контроллер Преобразователь сигналов. Отправить личное сообщение для legazoid. Найти ещё сообщения от legazoid. Отправить личное сообщение для D. Найти ещё сообщения от D.

Экран одометра, где показывается суточный и общий пробег авто. Символ включения ручного тормоза. Индикатор не пристегнутого ремешка безопасности.

Лампочка заряда АКБ, всегда загорается при зажигании. Если индикатор горит после запуска мотора, необходимо произвести диагностику вид приборной панели шевроле лачетти, вероятнее всего, он разрядился. Индикатор открытых дверей в автомобиле.

Если включено зажигание, а двери открыты, кроме значка на щитке будет звучать и звуковой сигнал. Символ поломки в работе системы изменения усилия руля.

Задние фонари

Установка задних фонарей стоп сигнала усложнена, так как в Chevrolet Lacetti седан одна конструкция, в хэтчбек другая. Это нужно знать при проведении диагностических работ.

Чтобы заменить неисправную лампу в седан отворачиваем пластиковый люк в левой (правой) стороне багажного отсека с внутренней стороны. Аккуратно извлекаем патрон с лампой, устанавливаем новую. Собираем конструкцию в обратной последовательности.

В версии кузова хэтчбек (универсал) алгоритм следующий: открываем крышку багажника, в правой (левой) стороне отвинчиваем два крепежных болта, фиксирующих фонарь к кузову автомобиля. Аккуратно подеваем отверткой, извлекаем задний фонарь в сборе. Выкручиваем защитный колпак, заменяем лампу, собираем конструкцию.

Противотуманные фары на шевроле лачетти: замена — АвтоЭксперт

Форум для вопросов, и с ответами

Задача 1:

установить вот такой переключатель (номер детали виден на упаковке): Имеем вот такой переключатель изначально:

Берём штатную отвёртку, поворачиваем руль на 90 градусов влево, потом вправо, откручиваем 2 самореза, снимаем крышку. Смотрим:

Сверху и снизу старого переключателя прижимаем фиксаторы и аккуратно вытаскиваем его влево:

Выдёргиваем 2 разъёма:

Берём новый переключатель, втыкаем в обратном порядке:

Устанавливаем всё на место, закручиваем, получаем красоту: Кстати, в начале всей этой процедуры руль можно опустить вниз до упора – так будет удобнее.

Задача 2:

Установить реле и предохранительТеперь идём под капот. Лезем в блок предохранителей с подготовленными реле (каталожный номер виден) и предохранителем на 15А:

Втыкаем всё «по местам»:

Идём проверять работу переключателя. Сначала проверяем работу всех предыдущих режимов работы (поворотники, мигание, габариты, ближний дальний). Затем включаем противотуманки (совместно с габаритами или ближним светом). Индикатор загорается – всё сделали хорошо:

Задача 3:

Сделать переходники на фары и подготовить разъёмы. Были найдены и куплены отлично подходящие для ламп разъёмы с кусками провода (герметичные, с уплотнением):

Достаём контакты «мама» из разъёма, готовим кусок гофры (я не заморачивался с какой-либо дополнительной изоляцией проводов около разъёмов, т.к. везде под капотом концы около разъёмов не изолированы).

Зачищаем, обжимаем концы проводов на контакты (я всё-таки концы заизолировал термоусадкой):

Надеваем гофру, втыкаем контакты в разъём, повторяем всё второй раз, получаем два переходника:

Концы фиолетового провода подсоединяем на контакты «папа».

Забегая вперёд, скажу, что у меня было 5 метров (хватит с лихвой и 4 метра) этого провода, я обжал 2 конца на контакты «папа», пропустил провод через гофру, быстренько проложил гофру от правой фары, прикинул длину и обрезал: так получился кусок провода на левую фару.

Берём 2 куска чёрного провода – 20 см (на правую фару) и 30 см (на левую) – один конец каждого обжимаем на контакты «папа», другой – на клемму под болт. Всё, можно идти прокладывать.

Если кому-то интересно, как выглядят лампы Narva 37.5 Вт, то вот так:

Основные выводы

Лампы ближнего света Шевроле Лачетти имеют цоколь H7 (седан) или H4 (хэтчбек). Для замены придется снять блок-фару. Процесс несложный, но требует аккуратности, использования подходящего инструмента. Понадобится выполнить следующие действия:

• снять блок-фару и поменять лампы;
• проверить работоспособность освещения;
• установить корпуса на место;
• произвести настройку пучка света с помощью самодельного стенда (щита с разметкой).

Необходимо соблюдать правила обращения с галогеновыми лампами. Свои способы замены или регулировки ближнего света Шевроле Лачетти излагайте в комментариях.

Схема расположения предохранителей в основном блоке

Маркировка и назначение предохранителей из основного блока Chevrolet Lacetti:

• EF29, 30, 31 — не используемые предохранители
• EF28 — предохранитель правых габаритов
• EF27 — предохранитель правого ближнего света
• EF26 — предохранитель центрального замка
• EF25 — предохранитель привода зеркал
• EF24 — предохранитель «противотуманок»
• EF23 — предохранитель левых габаритов
• EF22 — предохранитель форсунок
• EF21 — предохранитель датчика кислорода
• EF20 — предохранитель ближнего левого света

Ещё за ближний свет в этой фаре отвечает предохранитель Ef27:

• EF19 — предохранитель освещения салона
• EF18 — предохранитель топливного насоса

Если бензонасос отказал в работе, проверьте также предохранитель F2 в салонном монтажном блоке, предохранитель Ef22 в подкапотном блоке и реле К7.

• EF17 — предохранитель компрессора в кондиционере
• EF16 — предохранитель звуковых сигналов
• EF15 — предохранитель дальнего света

Работу дальнего света контролирует и реле К4, проверьте его, если данный предохранитель в норме.

• EF14 — предохранитель переднего левого стеклоподъемника
• EF13 — предохранитель задних фар

Не горит стоп-сигнал? за него отвечает и предохранитель F4.
Ef12 — предохранитель фар и габаритных огней

Если вышли из строя лампы габаритов только с одной стороны, тогда проверьте ещё предохранители Ef23 или Ef28.

• EF11 — предохранитель ЭСУД
• EF10 — предохранитель ЭБУ
• EF9 — предохранитель правого переднего и правого заднего стеклоподъемников
• EF8 — предохранитель вентилятора охлаждения
• EF7 — предохранитель обогревателя заднего стекла
• EF6 — предохранитель вентилятора охлаждения

Если вентилятор не включается (он работает тихо, так что по звуку определить достаточно не просто), также проверьте предохранители Edf8, Ef21 и реле К9 и К11.
EF5 — цепь предохранителей
EF4 — предохранитель стартера

Рекомендуем проверять данный предохранитель в том случае, когда стартер не крутит. Помимо, за работу стартера отвечает реле 4 на кронштейне под приборной панелью с водительской стороны. При этом:

• EF3 — предохранитель вентилятора отопителя
• EF2 — предохранитель ABS
• EF1 — предохранитель аккумулятора

Светодиоды в салоне автомобиля

Чтобы установить новые светодиодные лампы потребуется демонтировать пластиковый плафон – корпус. Сделать это можно отверткой с плоским наконечником. С тыльной стороны извлекаем лампу, устанавливаем новую. Собираем конструкцию габарита.

Предстоящие работы

Дальнейшая инструкция будет представлять собой пошаговый алгоритм действий:

1. Установка ПТФ в передний бампер;
2. Изготовление электрического переходника;
3. Подключение фар к штатной проводке;
4. Установка реле и плавкого предохранителя;
5. Замена подрулевого переключателя.

Справочно: данный алгоритм подходит для всех типов исполнения легкового автомобиля – что для кузова хэтчбек или седан.

Установка ПТФ

Размещаем автомобиль на ровной площадке и открываем капот.

1. Отключаем аккумуляторную батарею;
2. Снимаем вначале правую, а затем и левую фару, чтобы облегчить доступ к месту установки противотуманок; (см. также статью Особенности ксеноновых противотуманных фар на Шкода Октавия А5)

1. Извлекаем пластиковую заглушку из бампера;
2. На нее место устанавливаем купленную противотуманку;
3. Фиксируем ее положение с помощью трех саморезов, которыми крепилась заглушка;

1. Устанавливаем противотуманку с другой стороны автомобиля;
2. Вкручиваем лампы.

Все, с технической частью установки закончено.

Предостережение! Установка или замена лампы противотуманной фары Шевроле Лачетти должна осуществляться на автомобиле с отключенной аккумуляторной батареей, чтобы исключить ее повреждение.

Поворотники головной фары

Процедура замены аналогична установке ламп дальнего (ближнего) света. По конструкции оптика расположена в одной фаре, но в разных секциях. Лампа поворотника расположена в крайнем левом (правом) отсеке. Отворачиваем пластиковый цоколь, устанавливаем новую лампу. Помните, что на поворотники используется лампа оранжевого цвета. Установка стандартной будет расценена работниками ГИБДД, как нарушение. Не исключен административный штраф за несоответствие технического средства установленным стандартам.

Если на Chevrolet Lacetti установлены галогеновые лампы, процесс замены ничем не отличается от ламп дальнего (ближнего) света. Нередко элемент освещения находится в исправном состоянии, установка нового также не дает результат. Причина вовсе не в оптике, а в реле дальнего света. Заменив его можно рассчитывать на полноценную работу передних и задних фонарей.

Чтобы поменять огни подсветки номера отверткой с плоским наконечником поддерните пластиковый корпус на крышке багажника. Извлеките осветительный элемент, установите новый, соберите конструкцию. По аналогии смените второй осветительный блок на Chevrolet Lacetti.

Как правильно отрегулировать

В жизни активных автовладельцев довольно часто возникают ситуации, когда нарушается регулировка тех или иных узлов.

А уж о ПТФ и говорить не приходится – их низкая посадка при небрежной езде неизбежно приводит к тому, что фары начинают светить неправильно:

• «Слепят» встречных водителей;
• «Слепят» в тумане самого владельца (эффект зеркала).

Для восстановления их параметров достаточно:

• Установить автомобиль на ровную площадку у стены дома или гаража;
• Измерить расстояние от центра ПТФ до земли;
• Нарисовать горизонтальную линию на стене на измеренной высоте;
• Включить противотуманки;
• Отрегулировать световой поток таким образом, чтобы его граница не превышала нарисованную линию.

В большинстве случаев этого будет достаточно для восстановления правильности работы противотуманных фар. (см. также статью Особенности подключения противотуманных фар на Калину)

Совет: изготовление наклеек на фары позволит уберечь стекла от камней, тем самым продлив срок их службы.

Зачем нужны такие осветительные приборы

Ухудшение погодных условий – не такое уж редкое явления для наших широт. И туманы возникают не только в утренние часы, но могут мешать движению и в дневное, и в вечернее время. Именно для повышения безопасности движения в условиях малой видимости и предназначены ПТФ.

Отличия ПТФ от других фар автомобиля

Особенность работы любой ПТФ от других внешних осветительных приборов – работа у самой нижней границы дорожного полотна .

Т.е. противотуманные фары для Шевроле Лачетти устанавливаются производителем таким образом, чтобы при максимально допустимой загрузке:

• Их световой поток не поднимался выше допустимого угла наклона и не «слепил» встречных водителей;
• Длина светового луча не превышала 50-70 метров.

Другими словами, ПТФ светят «под туман». Соответственно, установка более мощных ламп в корпус противотуманок неизбежно изменит эти параметры. (см. также статью Особенности установки противотуманных фар на Газель Бизнес)

Обратите внимание! В отличие от оснащаемого корректором головного освещения, с помощью которого можно изменить угол наклона светового потока при полной загрузке автомобиля, противотуманные фары на Лачетти седан не имеют такой функции. Они изначально отрегулированы таким образом, чтобы обеспечивать безопасный режим движения при разной нагрузке.

Действующие ГОСТы определяют только месторасположение ПТФ на автомобиле, но не регламентируют ни угол, ни длину светового потока. Что и приводит многих автовладельцев в замешательство.

Авто без ПТФ

В такую «группу риска» чаще всего попадают автовладельцы Шевроле, у которых в комплектации не предусмотрены противотуманки, а желание их установить велико. К сожалению, заводская инструкция не входит в первоочередной список их поисков – большинство автовладельцев предпочитают услышать про дополнительные осветительные приборы от продавцов автозапчастей. (см. также статью Как установить противотуманные фары на Калину)

Правильнее всего приобретать фирменные фары, рекомендованные производителем по нескольким причинам:

• Они тестировались в работе;
• Имеют рекомендуемые производителем настройки;
• Просты в установке своими руками;
• Имеют габариты, соответствующие штатным местам;
• Их цена оправдана.

Справочно: Каталожные номера ПТФ для Лачетти есть в фирменных автомагазинах. В частности, левая – 96551093, а правая – 96551094.
