Как снять стартер на ваз 2110 8 клапанов

Как снять стартер ваз 2110 8 клапанов

Всем привет. В последнее время стал плохо работать стартер. Иногда срабатывал не с первого раза, втягивающее выстреливает, а стартер не крутит. Иногда прокручивался с хрустом.

Я решил, что это бендикс, но оказалось, что проблема не в нем, он в идеале.

Для начала, приговорил втягивающее. Оно хоть и работало, но контакт подводящей шпильки подгорел . Шпилька грелась так что оплавила место крепления. Понятно, что это скорее всего не причина, а следствие.

Дальнейшая разборка стартера выявила лопнувшую шестерню планетарного редуктора. Она пластиковая, лопнула и раскрошилась. Понятно теперь почему стартер клинило.

Стоимость новой металлической шестерни 150р. Стоимость редуктор в сборе 750р.
В сборе брать смысла нет, т.к. все остальные части редуктора в отличном состоянии. Так же приобрел инструмент для снятия стопорного кольца за 170р

Собрал редуктор с новой металлической шестерней. Смазал "шрусом".

Поставил стартер на место, и чудо таки произошло, машина стала заводится нормально.

Но радоваться было рано, покатавшись пару дней, проблема частично вернулась. Стартер иногда клинил и в целом стал крутить заметно медленнее.
Пришлось снимать его снова. На это раз, я не поленился и разобрал его полностью. Оказалось, что рассыпались магниты.

В большинстве случаев при возникновении неисправности стартера на автомобилях ВАЗ 2110-2112 его приходится снимать для ремонта или же полной замены. Процедура снятия довольно простая и не составит труда, особенно это касается 8-клапанного двигателя. И именно на этом примере все будет показано.

Во-первых, стоит отметить, что стартер крепится при помощи гаек под ключ на 15, поэтому желательно предварительно позаботиться о том, чтобы под рукой был весь необходимый инструмент, а именно:

1. Головка торцевая на 13 и 15 мм
2. Трещоточная рукоятка
3. Удлинитель

Ремонт и замена стартера на ваз 2110 своими руками

Двигатель автомобиля будет хорошо работать, если все узлы в автомобиле работают исправно. И в системе зажигания ваз 2110 есть такой элемент как стартер, теперь стоит разобраться, как провести ремонт стартера своими руками.

Не крутит стартер на инжекторной ВАЗ 2110

Не секрет, что без стартера автомобиль завести невозможно. Потому к его состоянию всегда следует относиться с повышенным вниманием. Если уберечь элемент не удалось, тогда выполнить ремонт своими руками вполне можно. Это будет куда дешевле, нежели обращаться на станции технического обслуживания.

Для начала изучите стартер ВАЗ 2110 по фото, что позволит составить о нем первое представление. Не переживайте, если вы ни разу даже не видели данный элемент. Это не помеха для того, чтобы разобраться в устройстве.

Ремонт стартера ВАЗ 2110 своими руками

Если возникает необходимость произвести ремонт стартера ВАЗ 2110 своими руками, то необходимо помнить, что это устройство обеспечивает движение автомобиля при пуске мотора. Оно представляет собой электродвигатель постоянного тока. Стартер играет немаловажную роль: обеспечивает действие, благодаря которому маховик начинает вращение и приходит в движение поршневая группа.

Порядок снятия и установки стартера на моделях ВАЗ 2110, 2111 и 2112

Стоит также отметить, что добраться до стартера удобнее, когда снят корпус воздушного фильтра. После этого сразу можно отсоединить провод от втягивающего реле, а также плюсовой, который прикручен к клемме:

После чего отводим их немного в сторону, чтобы они нам не мешались при дальнейшей работе:

Далее можно приступать к отворачиванию гаек крепления устройства к корпусу коробки передач. Одна находится сверху, и это показано на фото ниже:

А вторая снизу, и наглядно все представлено на картинке:

Теперь можно без проблем вынимать стартер из под капота автомобиля, так как он больше ничем не крепится.

Если данная деталь не подлежит ремонту, что бывает в довольно редких случаях, то производим полностью ее замену. Стоит отдельно сказать о стоимости агрегата. К примеру, цена на ВАЗ 2110-2112 может варьироваться от 2000 до 3000 рублей в зависимости от типа устройства и производителя.

Вряд ли стоит говорить о том, что замена стартера на «десятке» является штатной. В том смысле, что рано или поздно с ней сталкиваются практически все владельцы данной модели автомобиля.

На самом деле осуществить замену стартера не так сложно, как может показаться на первый взгляд. Для этого не потребуется лезть в яму или поднимать автомобиль на эстакаде. Процесс замены стартера займёт не более 15 минут.

Проверка работоспособности стартера

Если есть сомнения в эффективности работы стартера, необходимо проверить его на стенде.

Стенд должен иметь гнездо для установки стартера с втулкой для переднего конца вала привода.

Электрическая схема соединений для проверки стартера на стенде показана на рис. 1

Присоединительные провода к источнику тока, амперметру и контактному болту тягового реле стартера должны иметь сечение не менее 16 мм 2 .

Температура стартера при проверках должна быть (25±5) °С, а щетки — хорошо притерты к коллектору.

Замыкая выключатель 5, при напряжении источника тока 12 V три раза включите стартер с разными условиями торможения.

Например, при тормозных моментах 3, 6 и 12 Нм (0,3; 0,6 и 1,2 кгс·м).

Длительность каждого включения стартера должна быть не более 5 с, а промежутки между включениями не менее 5 с.

Если стартер не вращает зубчатый венец стенда или его работа сопровождается ненормальным шумом, то разберите стартер и проверьте его детали.

Испытание в режиме полного торможения

Затормозите зубчатый венец стенда, включите стартер и замерьте ток, напряжение и тормозной момент, которые должны быть соответственно не более 700 A, не менее 5 В и не менее 13,72 Нм (1,4 кгс·м).

Длительность включения стартера должна быть не более 5 с. Если тормозной момент ниже, а сила тока выше указанных величин, то причиной этого может быть межвитковое замыкание в обмотке якоря или замыкание обмотки на «массу».

Если тормозной момент и потребляемая сила тока ниже указанных величин, то причиной может быть окисление и загрязнение коллектора, сильный износ щеток, зависание щеток в щеткодержателях, ослабление крепления выводов щеток, окисление или подгорание контактных болтов тягового реле.

При полном торможении вал привода стартера не должен проворачиваться; если это происходит, то неисправна муфта свободного хода.

Для устранения неисправностей разберите стартер и замените или отремонтируйте поврежденные детали.

Испытание в режиме холостого хода

Выведите зубчатый венец стенда из зацепления с шестерней стартера.

Включите стартер и замерьте потребляемый им ток и частоту вращения вала привода стартера, которые должны быть соответственно не более 80 А и 3000 мин -1 при напряжении на клеммах стартера 11,5–12 В.

Если сила тока и частота вращения вала привода отличаются от указанных значений, то причины могут быть те же, что и в предыдущем испытании.

Проверка тягового реле

Установите между ограничительным кольцом 24 (рис. 2) и шестерней прокладку толщиной 11,5 мм и включите реле.

Напряжение включения реле при упоре шестерни в прокладку должно быть не более 8 вольт при температуре окружающей среды (20 ±5) °С.

Если напряжение больше, то это указывает на неисправность реле или привода.

Замена

Для снятия стартера ВАЗ 2110 необходима яма (желательно), ключ на 10, ключ на 13, ключ на 15, и ключ на 8. Желательно, что бы двигатель был остывшим. Снимаем минусовую клемму аккумулятора, снимаем защиту, если она есть и ключами на 8 и 10 снимаем жестяной кожух защиты КПП. Снимаем фишку силового провода с стартера, достаточно ее потянуть на себя. Ключом на 13 откручиваем силовой провод на втягивающее реле, провода желательно убрать в сторону, что бы ни мешали при демонтаже. Ключом на 15 откручиваем две гайки крепления стартера к корпусу КПП. Снимаем.

После снятия необходимо проверить состояние втулок в корпусе КПП на износ, вал якоря должен заходить без люфта и заклинивания. При данных дефектах необходимо произвести замену втулок.

Устройство и принцип работы

Стартер ВАЗ 2110 имеет не слишком сложную конструкцию, но человек, который хочет произвести ремонт этого механизма, должен знать, что в число его элементов входят:

1. Приводной вал;
2. Ступицы с кольцом;
3. Втулка крышки;
4. Шестерни, оборудованные зубьями и кольцом муфты;
5. Водило;
6. Опоры приводного вала, оснащённые вкладышем;
7. Якорный сердечник.
8. Оси шестерни планетарной разновидности.
9. Постоянный магнит;
10. Прокладки;
11. Корпус;
12. Коллектор;
13. Рычажный кронштейн;
14. Приводной рычаг;
15. Задняя крышка, оснащённая специальной втулкой;
16. Якорное реле и вал;
17. Удерживающая обмотка;
18. Щёткодержатель;
19. Сердечник тягового реле;
20. Контактная пластина и болты;
21. Скобы.

Описанные компоненты стартера чаще всего требуют замены, диагностики или ремонта при возникновении неполадок.

К корпусу стартера монтируются четыре создающие магнитное поле устройства. С внутренней стороны они закрепляются втулкой из алюминия. Крышка плотно прикрепляется к корпусу. Надёжная фиксация обеспечивается благодаря двум шпилькам. Якорный вал вращается в специальных вкладышах.

Стартер играет основную роль в запуске автомобиля, так как придаёт вращение коленвалу

Посредством редуктора планетарной разновидности момент «уходит» на приводной вал. Его передачу обеспечивает специальная шестерня. После начала движения автомобиля она обеспечивает их разъединение, чтобы защитить от повреждений редуктор.

При пуске двигателя напряжение передаётся на две обмотки тягового реле. После замыкания контактов оно перестаёт работать. Напряжение не должно превышать 8 В. Если его значение выше или ниже, то это «говорит» о наличии неполадок в системе.

Стартер на ВАЗ 2110 находится левее и чуть ниже аккумуляторной батареи

Подготовка под замену стартера

Чтобы убедиться в том, что стартер действительно не работает, необходимо осуществить измерение его рабочих напряжений при помощи тестера. Зачастую бывает так, что стартер работает только в одном положении (сердечник обратно не перемещается).

Осуществить ремонт стартера вряд ли получится самостоятельно. А профильные мастерские потребуют практически ту же стоимость нового стартера. Сегодня в РФ продаются болгарские стартеры для означенной модели.

Зарекомендовали себя они с лучшей стороны. Следовательно, без опасений могут быть использованы всеми владельцами «десяток».

Чтобы осуществить замену, вначале потребуется демонтировать нерабочий стартер, для этого выполняем следующие действия:

• удаляем воздушный фильтр;
• отключаем аккумулятор;
• отключаем провода от стартера;
• выкручиваем его (гайки).

В целом сам стартер находится в прямой доступности. Никакого неудобства демонтаж оборудования не вызывает. Единственно, что можно порекомендовать – использовать торцевой ключ (трещотку).

Принципы работы стартера ВАЗ 2110

К корпусу стартера закрепляются 4 магнита, которые изнутри крепятся алюминиевой втулкой. Крышка стягивается с корпусом при помощи двух шпилек.
Вал якоря вращается в двух металлокерамических вкладышах, что установлены в крышке и опоре вала. Крутящий момент, посредством планетарного редуктора, придется на вал привода.
Приводной вал соединён с муфтой свободного хода (обгонной муфтой) и приводной шестернёй. Посредством последней передаётся крутящий момент по направлению к двигателю от стартера.
После запуска движения приводная шестерня их разъединяет. Это нужно, чтобы защитить редуктор и якорь стартера. Они могут повредиться от надмерной частоты оборотов.
Втягивающее реле стартера ВАЗ 2110 выступает проводником для введения шестерни привода с зубчатым венцом маховика коленчатого вала. В его состав входят: магнит с двумя обмотками, якорь, контакты и возвращающая пружина.
Принцип его работы основывается на электромагнетизме. Так же, от него зависит запуск питания электродвигателя стартера. Во время поворота ключа зажигания, напряжение передается на две обмотки тягового реле (втягивающую и удерживающую).
Когда замкнулись контакты — отключается втягивающее реле ВАЗ 2110. Напряжение срабатывания должно быть не более 8 В.
Если эта цифра занижена или завышена, в реле или приводе имеется неполадка. Пригодность привода зависит от того, как он будет выглядеть после завершению разборки стартера.

Неисправности стартера

Конечно, механизм может перестать работать, и поэтому специалисты выделяют тут несколько неисправностей:

Разрядилась аккумуляторная батарея автомобиля. То есть прежде чем грешить на стартер следует проверить заряд аккумулятор, и то что она исправна.

Также стоит проверить провода на наличие окисления, и его клеммы. Если оно обнаружилось, то ток не будет поступать к остальным механизмам. Конечно, сюда можно отнести и плохое крепление проводов. Для того чтобы исправить все это необходимо очистить контакты и клеммы, при зачистке могут обнаружиться что элементы расшатаны и их лучше всего надежно закрепить.

Не стоит забывать, что из строя может выйти и тяговое реле, и устройство будет замыкаться, все эти неисправности приведут к неработоспособности устройства.

Если неисправна обмотка стартера, то также будут проходить замыкания в системе.

Контактная часть зажигания тоже может выйти из строя, но ее исправить и отремонтировать нельзя, поэтому придется ее заменить.

Также из строя может выйти якорь в устройстве, это выявиться, если появляются неисправности в ходе устройства. Чтобы выявить эту неисправность необходимо провести диагностику стартера.

Замена бендикса

Если причина в износе втягивающего реле или бендикса ВАЗ 2110, эти работы можно провести самостоятельно. Для того, чтобы снять втягивающего реле, откручиваем крепление силового провода от корпуса стартера ключом на 13. Ключом на 8 откручиваем два болта крепления втягивающего реле к корпусу стартера, будьте осторожны, при откручивании болтов во втягивающем реле стоит пружина, которая может амортизировать, при снятии придерживать рукой. Далее снимаем поршень втягивающего реле с крючка коромысла на бендиксе и в обратной последовательности ставим новое втягивающее реле.

Для замены бендикса, снимаем втягивающее реле, откручиваем два длинных болта ключом на 10 с задней стороны стартера и разъединяем корпус стартера и его переднюю часть с вилкой, бендиксом и ротором. Снимаем, поддевая отверткой , пластиковую вилку с якоря и извлекаем якорь с бендиксом с передней части корпуса. Снимаем стопорное кольцо с наконечника якоря и демонтируем бендикс. Сборка производится в обратной последовательности. При установке нового бендикса, рекомендуется промазать шлицы смазкой ЛИТОЛ.

Установка нового стартера

Как правило, новый стартер также в комплекте располагает шпильками, на которые и устанавливается в подкапотном пространстве. Однако, если старые крепления сохранились, лучше воспользоваться ими.

После установки стартера изначально не до конца затягиваем гайки, подключаем провода (красный от замка зажигания, и жёлтый от аккумулятора) и идём проверять в салон.

Если всё действительно функционирует, временно откидываем аккумулятор и плотно закручиваем гайки.

Теперь остаётся лишь снова подключить аккумулятор и всё! Автомобиль снова находится в рабочем состоянии.

В видео специалист наглядно продемонстрирует, как можно самостоятельно осуществить замену стартера на модели ВАЗ 2110:

Как проверить работоспособность стартера на ваз 2110

Конечно, разобрать устройство всегда успеется, но вот следует проверить, почему не срабатывает устройство.

И такую проверку можно провести:

1. Необходимо шестеренку повернуть в ту же сторону куда поворачивается и якорь устройства, и попробовать в обратную сторону, и вот этого не должно быть. И если прокручивается в обратную сторону то это уже неисправность.
2. Также стоит проверить движение муфты вдоль вала, для этого используют отвертку. Если устройство нормально функционирует, то муфта должна легко поворачиваться и при этом без зацепов.
3. Чтобы проверить исправность стартера необходимо подсоединить провода от аккумуляторной батареи. Если устройство исправно, то муфта при выдвижении будет иметь характерный щелчок, а если не включается вообще, то нужно будет разбирать стартер и выяснять причину.
4. Если стартер перестал крутить вообще, нужно провести проверку якоря, то есть снимают кабель и нужно подключить к болту с контактами. Если якорь исправен, то он будет очень быстро вращаться, но бывают случаи, когда движение слишком маленькие, в этом случае якорь не исправен.

И вот теперь стоит поговорить, как правильно провести ремонт стартера на ваз 2110 своими руками. И сразу стоит отметить, что без удаления стартера с автомобиля, нельзя проверить его работоспособность и даже не провести ремонтные работы.

Замена втягивающего реле

При помощи головки или ключа на 8 мм откручиваем 2 болта крепления втягивающего реле к стартеру. Так же ключем на 10 мм откручиваем провод идущий от реле к стартеру.

Вытащите старое реле и установите новое.

. Втягивающее реле следует подбирать по марке стартера. Некоторые производители выпускают реле, которые подходят как для стартеров своей фирмы так и другой. Будьте внимательны.

После ремонта производим сборку в обратной последовательности. Перед установкой starter vaz так же можно проверить напрямую, подав на него питание. Втягивающее должно сработать, что говорит о исправности стартера. Готово, поменяли!

Диагностика и устранение проблем

Заменять стартер на новый нужно только в том случае, если неисправность точно продиагностирована. Ведь проблема может заключаться в том, что не работает реле, а не в том, что не крутит стартер. Замена реле более бюджетное решение, нередко же бывает достаточно его как следует прочистить.

На вынутом из автомобиля стартере проверить, работает ли реле значительно проще. Нужно с помощью ключа на 8 открутить два болта с передней крышки устройства. Снять крышку, в руки выпадет пружина и станет виден якорь. Проверьте ход якоря, если он тугой, необходимо прочистить сердечник.

Одной из самых частых причин того, что стартер не крутит, является износ щеток.

Тогда контакт с коллектором ослабевает или пропадает совсем, в итоге двигатель не крутит совсем или крутит рывками. Для проверки износа щеток достаточно положить стартер на бок, не разбирая устройства. Подключите к нему питание и повращайте на боку. Если якорь крутит вяло или рывками – это признаки износа щеток.

В том случае если причиной поломки стало замыкание или обрыв обмотки, то смысла в ремонте стартера нет никакого. Проще будет приобрести новый. Обмотку проверяют специальным прибором – дефектоскопом. Не стоит отказываться от диагностики, так как она не только поможет выявить неисправность, но и обнаружить причины ее возникновения. Например, если при диагностике было выявлено, что втулки вала изношены, а зубья шестерни стерты – это верный признак недостаточно надежного крепления стартера в моторном отсеке. Этот момент нужно будет учесть и закрепить новую деталь надежнее, чтобы избежать возникновения тех же проблем.

Убедившись в том, что процедура снятия стартера очень простая, автовладельцы начинают производить замену отечественных стартеров на импортные модели с целью улучшить свой автомобиль. Обращайте внимание на такой нюанс, как крепление. У автомобиля ВАЗ 2110 крепление на двух болтах, а не на трех. Внешне одинаковые запчасти будут различаться только количеством отверстий.

Проверка работоспособности стартера ВАЗ 2110 – почему он не крутит?

Перед тем, как начать разборку интересующего нас механизма системы пуска, следует убедиться в том, что он не срабатывает именно по причине своей неисправности. Проверка выполняется следующим образом:

• Проворачиваем шестерню в направлении вращения якоря. В обратном направлении она не должна проворачиваться. Если такое обратное вращение присутствует, это свидетельствует о неисправности стартера.
• Проверяем легкость передвижения муфты устройства вдоль вала (применяем отвертку). При нормально функционирующем механизме муфта перемещается без малейших затруднений.

Используя «прикуривающие» провода и АКБ, анализируем исправность стартера. Для этого подключаем к корпусу стартера минусовую клемму (провод черного цвета), а тяговое реле через его управляющий кабель соединяем с плюсовой клеммой (провод красного цвета).

В тех случаях, когда реле работает нормально, муфта привода выдвигается, при этом раздается характерный щелчок. Если она не включается, вам предстоит разборка стартера и замена тягового устройства.

Также стартер авто ВАЗ 2110 не крутит тогда, когда не работает его якорь. Проверка якоря выполняется так: от реле (от его вывода) откидывают кабель; подключают к контактному болту указанный кабель. При исправном якоре частота его вращения должна составлять не менее пяти тысяч оборотов в минуту. Если частота меньше, стартер не срабатывает.

Как снять стартер ВАЗ 2110? Ремонт и замена стартера ВАЗ 2110 своими руками

1. Отсоедините минусовую клемму от АКБ.

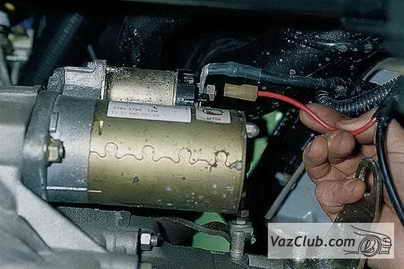

2. Отключите управляющий провод тягового реле.

3. Снимите плюсовую клемму стартера, используя ключ на «13».

4. Открутите крепежные гайки крепления стартера к картеру сцепления.

5. Теперь можете снять стартер.

6. Используя головку на «10», открутите гайку вывода тягового реле.

7. Далее снимите наконечник провода.

8. Потом при помощи головки на «8» открутите крепежные болты тягового реле и снимите его.

9. В самом конце снимается прокладка, которая уплотняет соединение передней крышки стартера и реле.

10. Достаньте из передней крышки якорь тягового реле и пружину.

После того как замена стартера ВАЗ 2110 завершена, все собирается в обратной последовательности.

Ремонт устройства на ваз 2110

Чтобы провести ремонтные работы на устройстве, в первую очередь необходимо подготовить нужные инструменты. И конечно, здесь не обойтись без набора ключей, под рукой должны быть пассатижи и отвертки. Этот набор инструментов будет зависеть от того что будет меняться в устройстве.

Теперь стоит разобраться, как нужно проводить ремонт стартера на ваз 2110. Любой водитель сразу поймет, в чем проблема, так как автомобиль перестанет заводиться или плохо заводится. Все это будет указывать на проблемы со стартером, но могут возникнуть и проблемы с замком зажигания, то есть не всегда проблемы могут указать именно на выход из строя стартера. И здесь есть несколько советов, как распознать проблему, если при повороте ключа зажигания начинает что то щелкать, но стартер хоть немного крутит. То тут может быть сел аккумулятор, после его заряда следует повторить процедуру. Бывает так, что при повороте ключа зажигания могут быть слышны посторонние звуки, например скрежет по металлу, то в этом случае лучше не пользоваться автомобилем, в ином случае нужно будет проводить замену маховика на автомобиле.
