Глушилка сотовой связи своими руками схема

Содержание

Лучшие подавители (глушилки) сотовой связи на 2020 год

Глушилка wifi генерирует помехи в радиоэфире. Частоты, в которых работают беспроводные роутеры, забиваются «мусором». В результате полезный сигнал блокируется, не доходя до адресата. При этом прерывается весь поток данных: владелец глушилки тоже не сможет воспользоваться беспроводной сетью.

Устройства могут работать на разных частотах. Современные wifi-роутеры передают данные в двух диапазонах:

  • 2,4 ГГц. На практике частота колеблется от 2 402 до 2 480 МГц, в зависимости от выбранного канала.
  • 5 ГГц. Используются частоты от 5 170 до 5 905 МГц.

Диапазон wifi 5 ГГц — сравнительно недавняя разработка. Большинство устройств по-прежнему работает на старой частоте 2,4 ГГц, но со временем их будет становиться все меньше. Поэтому надежная глушилка wifi должна блокировать оба частотных диапазона.

Обычно подавители сигнала используют там, где важно защитить информацию от утечек. Устройства, представленные в продаже, обычно блокируют сразу несколько типов беспроводных сетей: wifi, bluetooth и мобильные GSM/3G/LTE. К этому набору может добавляться блокировка GPS/ГЛОНАСС и менее популярных диапазонов.

Самые мощные устройства глушат сигнал в радиусе 200 — 300 м. Это сравнительно крупные модели, которые работают от сети. Карманные глушилки wifi можно запитать от USB-порта или аккумулятора, но их радиус действия будет намного меньше — от 15 до 30 м.

Прибор ДПС

Схема простой глушилки сотовых телефонов своими руками

Глушилка сотовой связи своими руками виды подавителей, схемы монтажа, правила пользования

Сегодня невозможно себе представить жизнь без сотового телефона или GPS. Такие устройства облегчают нам жизнь, давая возможность общаться в любое время с нужными людьми. Однако это «палка о двух концах». Вторая «сторона медали» — это возможность прослушки путём вживления специальной аппаратуры в сотовый телефон, которой боятся очень многие. Рациональное зерно здесь есть, а значит, стоит разобраться, как можно собрать своими руками глушилку не только для сотовой связи, но и иных сигналов, вроде GPS, ГЛОНАСС, Wi-Fi или блютуз.

Глушилка своими руками – как сделать устройство для блокировки сигналов ТВ и сотовых телефонов

Для устранения проблемы, связанной со слежением, потребуется устройство подавителя связи, подавляющее навигатор, а также вносящее определённые помехи в процессе его функционирования. Подобные глушилки продаются в магазине электроники, либо создаются собственноручно при наличии определённых знаний в области радиотехники.

Важно! Нужно понимать, что для такого устройства нужно разрешение, без него использование глушилки на территории Российской Федерации запрещено. Более детально о правовых и юридических моментах вы можете проконсультироваться у профессионалов – https://ipkl.ru.

Краткое содержимое статьи:

Глушилка сигнала сотового телефона своими руками

С развитием и распространением мобильных телефонов появились и средства считывания информации через GSM каналы. В настоящее время злоумышленникам доступны различные шпионские гаджеты. Они позволяют подключаться к любому телефонному аппарату и считывать с него информацию. Так же распространены случаи дистанционной активации микрофона в телефоне и прослушивание происходящего вокруг. Ели вы обеспокоены за конфиденциальность ваших разговоров, можно собрать глушитель сигнала сотового телефона.

Глушилки GSM своими руками: схема

Сегодня общаться друг с другом стало намного проще, благодаря появлению и повсеместному распространению мобильных телефонов. Но, с другой стороны, такое развитие влечет за собой и много неприятных моментов. И для того, чтобы избежать разного рода сюрпризов, придумали специальные устройства, которые в настоящее время стали доступны не только разведчикам, но и обычным людям. Это так называемые подавители или глушилки. С их помощью можно не бояться скрытых видеокамер, прослушки, «жучков» и подобных «штучек», которые доступны сегодня всем и каждому.

Подавители можно приобрести, например, через Интернет. А радиолюбители изготавливают их и сами. Как работают эти устройства, на что они способны и как сделать GSM-глушилку своими руками, поговорим в следующей статье.

Принцип работы

Принцип действия глушилок довольно прост. Различные устройства работают в разных диапазонах, беспроводной интернет функционирует в пределах 2400 МГц. Именно на этой частоте, только в противофазе, генерируются сигналы подавителя. Сигналы не несут в себе никакой информации, они просто перекрывают сигналы, созданные беспроводными устройствами.

Глушилка сотовой связи, и каков принцип её работы

Принцип работы глушилки сигнала сотовой связи довольно прост. Специальный подавитель создаёт определённые помехи на частотах, в которых работают GSM- и GPS-сети. В результате при попадании сотового телефона в область действия прибора возникают шумы и искажения волн. Сотовый телефон становится бесполезной игрушкой, не способной принять или отправить вызовы и сообщения.

Глушилка сотовой связи своими руками

Более сложные глушилки мобильной связи, или ГЛОНАСС, действуют по иному. Они постоянно находятся в состоянии сканирования пространства вокруг в определённом радиусе. Едва в зону действия попадает активный приёмник-передатчик, как прибор начинает генерировать «белый шум». Это позволяет продлить срок службы глушилки GSM-сигнала на одном заряде АКБ.

Статья по теме:

Защита личной жизни: глушилка сотовой связи своими руками

Как выбрать усилитель сигнала сотовой связи: особенности технологии, устройства и характеристики, область применения, устройство и принцип работы, разновидности усилителей и их характеристики, обзор производителей и обзор нескольких популярных моделей, особенности выбора.

Из чего состоит глушилка?

  • Генератор для регулирования напряжения, посредством которого убирается перенапряжение всей системы и предотвращения сгорания. Также он усиливает поток тока, при этом сохраняет работоспособность в целом системы при любом напряжении.
  • Антенна. В данном приборе применяются разнообразные типы передающихся элементов, однако более подходящий SMA, который даёт максимальную территорию покрытия, а также функционирует в нужном частотном режиме.
  • Усилитель. Определённая деталь схемы, которая несёт ответственность за подачу мощнейшего сигнала.
  • Схема. В данный элемент входит генератор, а также катушка. Первый производит колебания, постепенно передающиеся на катушку.

Для бесперебойного функционирования гаджета и исключения глушения связи понадобится намотать требуемое число витков. От правильности выбора сердечника напрямую зависит продолжительность работы прибора и коэффициент усиления.

  • помехи в функционирование приборов слежения, что даёт возможность устранить с экранов радаров телефон, либо машину;
  • изменение сигнала таким образом, чтобы он передавал искажённые сведения.

Подобные гаджеты создать намного проблематичнее в связи с наличием определённой модели процессора.

Как действуют подавители на телефоны

глушилки gsm

Одни из них представляют собой устройства такого типа, что когда приборы попадают в зону их действия, все вокруг телефоны ловят лишь помехи, а разговаривать по ним люди не могут.

Другие глушилки GSM направлены на сканирование частот и ищут определенный сигнал. В тот момент, когда он появляется, они начинают генерировать помехи. Таким образом, существенно экономится электрическая энергия.

Понадобится

Для изготовления прибора нам понадобятся:

  • Микросхема «интегральный таймер» NE555.
  • Биполярный высокочастотный транзистор BF495.
  • Керамический конденсатор 2 пФ; 7 пФ; 3 пФ; 47 пФ; 30 пФ.
  • Электролитический конденсатор 1мкФ, 63В.
  • Резистор: 10 кОм; 6,8 кОм; 82 кОм; Ом; 6 кОм.
  • Медный провод сечением 0,5 мм.
  • Ползунковый мини-переключатель, тип SPDT.
  • 3-х миллиметровый светодиод (зеленый).
  • Штекерный разъем на два контакта.
  • Разъем батареи типа «крона» 9 Вольт.
  • Аккумулятор 9 Вольт.

Какие бывают способы подавления?

  1. Спуфинг – подает на мобильное устройство ложного сигнала, который нарушает нормальный режим работы.
  2. ДоС атака – перекрытия GSM сигнала помехами, из-за чего сильно усложняется прием или отправка сигналов.
  3. Электромагнитная экранировка – заключение объекта в защитную оболочку, которая удерживает любой сигнал в ее зоне действия.

Для создания блокиратора мобильных телефонов своими руками рекомендуется использовать второй способ. Спуфинг слишком сложен для того, чтобы такое устройство мог использовать рядовой пользователь. А электромагнитный экран не получится сдвинуть с места, поэтому возможность мобильности полностью исключается. Именно поэтому лучше всего использовать ДоС атаку. Таким образом, можно заглушить все мобильные устройства в радиусе действия глушилки связи.

Принципиальная схема

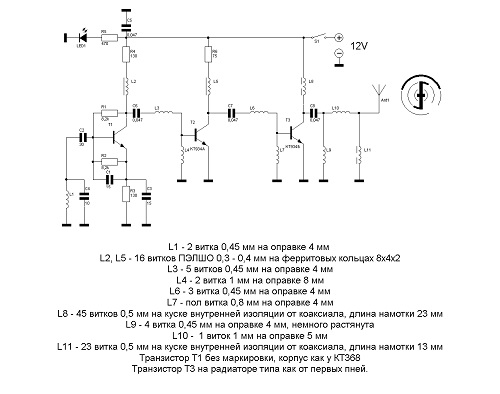

Глушилка 3G своими руками

В устройстве подавителя также нет каких-либо сложных элементов, таким образом, можно сделать глушилку 3G своими руками. В интернете имеется достаточно схем и подробным описаний, позволяющих сделать это. Не лишними, конечно, будут базовые познания в электронике.

Глушилка 3G сигнала своими руками – это действительно просто. На изготовлении столь полезной вещи можно сэкономить, сделав ее самостоятельно. Все детали для создания устройства-подавителя являются легкодоступными и их можно купить на рынке.

Устройство подавителя сотовой связи: из чего состоит прибор

Если говорить о готовом приборе, то его основными деталями можно назвать:

  • генератор напряжения;
  • усилительный каскад;
  • источник искажений волны;
  • надстроечная схема;
  • антенна.

На первый взгляд всё просто – есть детали, и их требуется собрать воедино. Однако, как и в любой другой работе, здесь есть несколько нюансов, которые нельзя игнорировать.

Вот такая маленькая плата полностью исключает возможность связи по сотовому телефону

ФОТО: handmade32.ru Вот такая маленькая плата полностью исключает возможность связи по сотовому телефону

Схемы для сборки глушилок сотовых телефонов своими руками

В сети можно найти множество различных схем для сборки глушилок сотовой связи своими руками. Они могут отличаться по степени сложности. Следует понимать, что чем проще схема, тем меньшими возможностями будет обладать собранный подавитель.

Схема глушилки GSM-сигнала может выглядеть так

ФОТО: qrz.ru Схема глушилки GSM-сигнала может выглядеть так

Если начинающий радиолюбитель хочет попрактиковаться, то лучше всего выбрать наиболее простые варианты. К тому же не стоит забывать и о законодательстве нашей страны, согласно которому подобное оборудование подлежит регистрации. Это значит, что, собрав сложную схему и «погасив» связь во всём подъезде или доме, можно запросто нарваться на серьёзные неприятности.

А это уже схема подавителя сигнала ГЛОНАСС, которую можно назвать более сложной

ФОТО: mssglonass.ru А это уже схема подавителя сигнала ГЛОНАСС, которую можно назвать более сложной

Как сделать глушилку вайфай своими руками

Собрать полноценную глушилку wifi можно самостоятельно. Устройство состоит из нескольких компонентов:

  • Генератор, управляемый напряжением (ГУН);
  • Усилитель радиочастотного сигнала;
  • Антенна.

Сразу оговоримся, что собрать глушилку wifi без опыта в радиоэлектронике будет трудно. В Интернете можно найти готовые схемы, но собрать прибор — это еще полдела. Важно настроить его так, чтобы сигнал генерировался на определенной частоте. Для этого потребуется отдельное и довольно дорогое устройство — частотомер. Если у вас есть доступ к такому прибору и должный опыт, можно попытаться собрать подавитель сигнала по следующей схеме:

Схема глушилки wifi

Схема глушилки wifi

Схема основана на 4 транзисторах КТ610 (аналоги — 2N6135 и BFW16). Они выступают в качестве генератора помех на частоте 2,4 ГГц. Компоненты могут сильно нагреваться — позаботьтесь о хорошем обдуве и отводе тепла.

Устройство получается довольно мощным: сигнал глушится в пределах 5-этажного дома. В качестве источника питания лучше использовать стационарный БП на 12 вольт. Можно приспособить для этого и батарейки, но их заряда хватит лишь на 2 — 3 часа.

Как сделать GSM глушилку

Нюансы изготовления, настройка

Глушилка сигнала связи, выполненная собственными руками, должна в полной мере соответствовать подобному устройству заводского производства. В этих целях понадобится схема простой глушилки сотовой связи, которая представлена в виде компактного каскада, в который включены диоды, а также транзисторы.

Резисторы с конденсаторами есть возможность изготовить посредством токовых зеркал, а также подобных заменяемых элементов. Данный подмен позволит уменьшить не только размеры гаджета, но и его стоимость.

Немаловажным нюансом считается настройка, позволяющая устранить проблемы, связанные с глушением других сигналов. Для избавления смешивания частот необходимо настроить имеющуюся катушку индуктивности, непосредственно от которой зависит исходящая частота. Подобное действие происходит благодаря изменению числа витков, размещённых на сердечнике.

Чтобы определить количество витков максимально конкретно, важно использовать определённую формулу, которая показывает нужную степень зависимости, имеющуюся между индуктивностью, частотой, а также намотками.

Далее инструкцией создания глушилки для неопытных мастеров предусмотрено устройство функционирования усилителя. Данный прибор показывает усиление и уменьшение сигнала, который не всегда эффективен в процессе работы устройства. В отдельных случаях желательно свести к минимуму процент усиления, снизив подобным образом помехи.

Регулировка данного показателя состоит в экспериментальной настройке необходимого усилителя вручную, параллельно проверяя функционирование комплекса в целом и его влияние на прибор слежения.

Такой элемент, как антенна, не нуждается в настройке, однако при этом следует выбирать её максимально серьёзно. По отзывам радиолюбителей, правильнее всего обустроить антенну SMA, от которой идёт сигнал в разные стороны и которая характеризуется наивысшим усилительным коэффициентом.

  • антенна штыревого типа;
  • панельного типа;
  • логопериодическая.

В зависимости от области обхвата, появляется выбор, который связан между числом обустраиваемых антенн. При необходимости получения готового результата пределах нескольких метров, применяется 1 деталь, при этом в отдельных структурах обустраивается до 4 деталей.

Подавитель, похожий на сотовый

Устройства могут иметь различный радиус действия. Одни из них не распространяются более десяти метров. Они отлично подойдут для небольшого кабинета или автомобиля.

Более серьезные модели имеют радиус действия около пятидесяти метров. Они могут быть использованы, к примеру, в конференц-залах или переговорных.

глушилка gsm сигнала своими руками

Но есть и прибор с огромным радиусом действия. Он может распространять помехи на целые площади. Разумеется, лишь спецслужбам доступна такая глушилка GSM.

Схема, представленная ниже, поможет вам сконструировать устройство своими руками.

глушилка gsm сигнала

Схема глушилки

Глушилка сигнала сотового телефона своими руками

Тут нет ничего сложного. На транзисторе собран высокочастотный генератор, работающий на частоте 50-120 Мгц. А на таймере собран генератор прямоугольных импульсов низкой частоты для модуляции выходного радиосигнала.

Сам сотовый телефон работает на частоте 2,4 Ггц. Так как же глушилка подавляет сигнал на такой высокой частоте? Дело в том, что у выходного генератора отсутствует полосовой фильтр на выходе и все побочные гармоники прослушиваются на всех частотах выше.

Тут есть ещё одна хитрость: на самом деле, если быть точным, глушилка не глушит сигнал полностью, она лишь создает помехи мобильнику, в результате тот не может зарегистрироваться в сети.

Применение

Защитить информацию во время переговоровФормат связи мобильного интернета третьего поколения является сейчас самым популярным – GPRS уже устаревает, а 4G LTE только набирает обороты. Следовательно, если вам нужно:

  • Защитить конфиденциальную информацию во время переговоров;
  • Не допустить утечки информации через мобильный интернет;
  • Отомстить соседям;

Лучшим выбором станет глушилка 3G сигнала, которую можно как купить в нашем интернет-магазине, так и сделать самостоятельно.

Монтаж и применение глушилки

Схема установки подавителя сигналов очень проста. Необходимо вкрутить антенну в разъём прибора и включить его. После включения в течение 10 секунд прибор заглушит все обнаруженные сигналы. Блокировщик сигналов способен работать от сети и в автономном режиме. Он также без труда заряжается от автомобильного прикуривателя.

Порой возникает ситуация, когда при включении подавитель телефонного, GSM и GPS сигналов плохо работает, не находит нужные частоты или что-то подобное. Так, происходит в случае, когда операторы мобильной связи используют другие частоты. Для того, чтобы прибор улавливал все частоты необходимо выполнить следующие действия:

  • Убрать переключатель;
  • Выкрутить антенну;
  • Снять крышку прибора;
  • Извлечь микросхему прибора;

· Для регулировки чистоты с помощью отвёртки на микросхеме подкрутить подстроечный резистор.

Права по использованию гаджета

Если говорить о разрешении применения подобных гаджетов, то в нашей стране это запрещено. Даже приборы, продаваемые в специализированных магазинах, не разрешено использовать без необходимого разрешения.

Перед получением нужного разрешения и до собственноручного создания глушилки, нужно пройти испытания. Несомненно, модель, созданная самостоятельно, не подтверждается никаким разрешением, именно по этой причине можно применять её незаконно.

Поскольку прибор обладает небольшой мощностью и применяется исключительно в гражданских целях, выследить его достаточно проблематично. В основном проблемы возникнут в случае, когда водитель попадётся с подобным прибором, что может стать причиной огромного штрафа.

Подавители и закон

Тем не менее надо иметь в виду, что, согласно российскому федеральному закону «О связи», все блокираторы связи подлежат обязательной регистрации и сертификации. Сертификат выдают сами производители устройств при покупке, а вот за процедуру регистрации несут ответственность владельцы устройств. Если она не пройдена, то эксплуатация прибора является противозаконным действием, за которое придется нести ответственность.

Но благодаря таким устройствам, можно защититься от различных подглядывающих приспособлений, которые имеют цель вторгаться в вашу личную жизнь. Обнаружить их порой нереально из-за миниатюрных размеров, но глушилки GSM вполне могут справиться с поставленной задачей.

Печатная плата

Для начала закажем или изготовим самостоятельно печатную плату для нашего изделия. Изготовить печатную плату своими руками можно с помощью лазерно-утюжной технологии.

Глушилка сигнала сотового телефона своими руками

Глушилка сигнала сотового телефона своими руками

Заметки

Сигналы старых моделей подавить легче, так как их рабочая мощность ниже. Поэтому, и радиус действия глушилки значительно расширится. Но, новые мобильные телефоны заглушить несколько сложнее.

Для мощных GSM глушилок стоит установить системы охлаждения, чтобы они не перегревались.

Обладая навыками, сноровкой и опытом в достаточной степени, а также имея доступ к необходимому оборудованию, можно запрограммировать ФАПЧ систему, это позволит регулировать работу заглушающего устройства.

Собственно, на этом все. Вся основная информация, которая нужна для того, чтобы понять, как именно создается GSM глушилка указана.

Для покупки портативных глушилок вам надо попасть в соответствующий раздел сайта.

Обход глушилки сотовой связи: как это сделать

Этот вопрос интересует многих. Здесь не всё однозначно. К примеру, если глушилка Вай-Фай, блютуз или сотовой связи собрана своими руками одним из умельцев, то можно попробовать вычислить наиболее удалённое от неё расстояние, на котором эффективность заметно снизится.

Также, если мастер изготовил простейшую глушилку блютуз своими руками, она не будет подавлять сотовый сигнал, равно как и интернет. Это тоже следует учитывать. Что же касается качественных устройств, приобретаемых в специализированных магазинах, то методов обхода подобного оборудования на сегодняшний день не существует.

Простейшая глушилка сотовой связи, собранная «на коленке»

ФОТО: radioskot.ru Простейшая глушилка сотовой связи, собранная «на коленке»

Как заглушить wifi соседа

В первую очередь разберитесь, для чего вы хотите заблокировать работу чужой беспроводной сети. Если соседский wifi мешает работе вашего роутера, глушилка — не выход. Она заблокирует беспроводной Интернет не только соседу, но и вам. В такой ситуации просто выберите другой канал wifi на своем роутере.

Если все же решили заглушить соседу Интернет, воспользуйтесь одним из следующих способов.

Установите мощность роутера на максимум

. Перед этим обязательно выберите тот же канал, на котором работает wifi вашего соседа. Определить канал поможет программа Aircrack-ng. Способ не слишком эффективный: в лучшем случае у соседа упадет скорость, а в худшем он просто переключится на другой канал.

Метод сработает и с недорогим wifi адаптером для ноутбука, если настроить его в качестве точки доступа.

Купите специализированное устройство

. Работает хорошо, но цена стартует от 4 — 5 тыс. руб. Стоит ли месть соседу таких денег — вопрос дискуссионный.

Изготовление контурных катушек

Из медной проволоки толщиной 0,5 мм, сделаем три катушки:

Глушилка сигнала сотового телефона своими руками

  • Первая – 4 витка;
  • вторая – 3 витка;
  • третья – 15 витков.

Глушилка сигнала сотового телефона своими руками

Глушилка сигнала сотового телефона своими руками

Глушилка сигнала сотового телефона своими руками

Диаметр каждой катушки 5 мм.

Для удобства изготовления можно наматывать провод на жало отвертки. У первых двух концы обмоток зачищаем. Третья катушка будет выполнять роль антенны, поэтому нам понадобится только один вывод, второй отрезаем.

Глушилка сигнала сотового телефона своими руками

Обзор карманной глушилки из Китая

Попробуем рассмотреть на фотопримерах, как работает подобный подавитель. Для того чтобы эта статья не была воспринята как реклама, марку и модель называть не будем.

Тонкая настройка

Бывает, что после того, как глушилки GSM зарядили, включив устройства, обнаруживают слабую работу, распространение действия лишь на определенного оператора связи или что-либо еще подобное. Такое случается, если операторы используют немного другие частоты.

Но для того, чтобы прибор заработал и с ними, необходимо произвести следующие действия:

  • извлечь переключатель;
  • открутить антенну;
  • снять крышку;
  • вытянуть микросхему;
  • повернуть на ней отверткой для повышения или понижения частоты подстроечный резистор.

Приступаем к изготовлению прибора

Устанавливаем и припаиваем радиодетали согласно схеме.

Глушилка сигнала сотового телефона своими руками

Глушилка сигнала сотового телефона своими руками

К контактам штекерного разъема припаиваем провода от разъема батареи. Обязательно соблюдаем полярность.

Глушилка сигнала сотового телефона своими руками

Подключаем батарею, включаем тумблер. Горящий светодиод сигнализирует о работе глушителя. Проверяем работоспособность изделия.

Глушилка сигнала сотового телефона своими руками

После включения «сеть пропала».

Глушилка сигнала сотового телефона своими руками

Топ лучших глушилок wifi

Самодельная глушилка хороша, если вы хотите отомстить соседу или подтянуть знания в радиоэлектронике. Для серьезных целей такие устройства непригодны: слишком маленькие возможности и низкая надежность. Если глушилка нужна для защиты информации, присмотритесь к подавителям сигнала, доступным на рынке.

Рассмотрим подробнее самые интересные модели. Для каждой из них указан максимальный радиус действия, но на практике он может быть намного ниже. Эффективность работы зависит от расположения роутеров, материала стен и других факторов. Отметим, что все модели также поддерживают блокировку GPS/ГЛОНАСС, Bluetooth и GSM/3G/LTE.

EaglePro Метель-Z

Модель начального уровня, блокирующая wifi только в диапазоне 2,4 ГГц. Мощность устройства составляет всего 4 Вт. Этого хватит, чтобы заглушить сеть в радиусе 10 — 15 м.

Главное преимущество — питание от аккумулятора. Одной зарядки хватит на 1,5 часа. Можно работать и от сети 220 В.

EaglePro Метель-Z

EaglePro Стена

При мощности 19 Вт блокирует связь в радиусе от 7 до 30 м. Глушилка wifi работает только на 2,4 ГГц. Устройство стационарное, питается только от сети.

Глушилка Стена

EaglePro Мгла

Портативное устройство, способное заглушить связь в радиусе до 25 м. Поддерживает 2 диапазона частот: 2,4 ГГц, а также 5 725 — 5850 МГц.

Питание от аккумулятора на 8 000 mAh или от сети. Время работы от батареи — 2,5 часа.

Терминатор 35-5G

Самая большая мощность среди портативных вариантов — 12 Вт. Радиус подавления ограничен 10 — 30 м. Блокирует все диапазоны, используемые в wifi роутерах.

Аккумулятор на 12 000 mAh обеспечивает 1 час автономной работы. Это меньше, чем у предыдущих моделей, но высокое энергопотребление обусловлено солидной мощностью.

Вес устройства — 1 кг. В корпусе расположены 3 вентилятора, которые защищают глушилку от перегрева.

EaglePro Цунами

Стационарный подавитель частот мощностью 42 Вт. Работает в 55 диапазонах, включая все популярные частоты wifi. Заявленный радиус действия — до 80 м. В общей сложности глушилка перекрывает 18 частот. Преимущество перед аналогами — достаточно невысокая стоимость в своем классе — около 30 тысяч против 60 тысяч за модели Терминатор.

Глушилка радиосигнала

«Антишансон» — индивидуальное устройство для защиты и активного противодействия вмешательству нежелательной информации из радио эфира (ПМРГ — персональная мобильная радио глушилка). Позволяет незаметно глушить выбранную радио частоту, путём создания гармонической радио помехе в заданном диапазоне. Устройство имеет кнопку включения радиопомехи «Выкл FM» и ручку подстройки частоты. Себестоимость устройства — 10$.

Характеристики:
Диапазон частот: 88-108 МГц (FM)
Радиус действия: 5-10 м
Напряжение питания: 9 V
Время непрерывной работы: 15 часов.
Габаритные размеры: 35х50х25

Элементы схемы
С1, С2 — 0.22 мкФ
СЗ, С4 — 1000 пФ
С5 — 100 пФ
С6 — 15 пФ
С7 — 3 — 50 пФ переменный конденсатор
R1 — 287кOm
R2, R4 — 15кОм
R5 — 39 Ом 2Вт
Т1 — ВС307В
Т2 — ВС161/6
S1 — Выключатель (любой подходящий по размеру)
L — Без каркасная катушка индуктивностью около 0.043 мкГн, 4 витка, диаметр 5 мм, длинна 8 мм, провод 0.4 — 0.6 мм (В случае использования другого переменного конденсатора, катушку нужно рассчитать с помощью специальной программы. Например можно найти в интернете «Konlur32″ автор /D. StrangeV)

Схема собиралась на основе набора «Мастер кит» NK127. Это передатчик работающий на частоте около 27мГц (частота радио управляемых игрушек), работающий от батарейки 98 типа *Крона». Меняем катушку L схемы и получаем требуемые 87-108 мГц.

Кому нужно вторгаться в чужую жизнь

Аналогичные действия предпринимают и для настройки на WiFi.

Наверное, все знают сегодня, что такое «жучки». Различные средства для прослушки в настоящее время используются не только спецслужбами. Их может установить студент и даже школьник.

глушилка gsm схема

Однако чаще всего в таких устройствах заинтересованы ревнивцы, конкуренты по бизнесу и прочие. Шпионская техника способна нанести вред любому человеку. Поэтому информационной защитой сегодня интересуются многие. И подавитель-глушилка GSM выступает именно тем прибором, который борется с такими явлениями.

Ну, а о сотовых телефонах GSM 900-1800 многие давно знают, что без глушилки они легко превращаются в средство утечки информации.

Настройка

При исправных деталях устройство начинает работать сразу. Единственное, требуется установка частоты переменным конденсатором на максимальное расстояние воздействия.

Установка и эксплуатация подавителя

Для использования девайса необходимо установить антенный адаптер в соответствующий разъем. Процесс блокировки сигналов начнется уже спустя 10 секунд после активации оборудования. В зависимости от типа устройств, радиус действия и принцип включения будет разным. Девайс может работать как автономно, так и от бытовой сети. Если устройство автомобильное, то его надо установить в прикуриватель. Автономные девайсы могут работать от аккумуляторов, поэтому время от времени батарею придется заряжать.

Некоторые блокираторы после активации работают слабо и не могут выполнять основную функцию. Или блокируют сигналы, но действие распространяется на конкретного провайдера. Это значит, что оператором мобильной связи используются другие частоты.

Об особенностях использования заглушек можно узнать из ролика, предоставленного каналом Груз 300.

Глушилка Bluetooth, 3G, Wi-Fi

Такое устройство обычно незаметно и действует на определенных частотах. При этом на сотовом телефоне при работе прибора обычно высвечивается что-то наподобие «сеть не найдена», «нет сигнала» и прочее. А если она и установилась с каким-то приспособлением, то через несколько секунд прерывается. Тогда никакие шпионские средства не смогут подслушивать и ловить сигналы.

Глушилки GSM телефонов или Wi-Fi не излучают мощного шума, радиосигнала. Поэтому бытовые устройства как работали, так и продолжают работать.

Высокочувствительная шпионская техника может устанавливаться где угодно: в офисах, автомобилях, квартирах, саунах и так далее. Связь происходит на определенных частотах. Обычные детекторы часто не справляются с задачей и не способны «вычислить» современную шпионскую технику. А вот глушилки, разработанные с учетом возросших условий и требований, могут «обезвредить» пространство.

Важно! Возможные последствия и отказ от ответственности

Хоть мощность глушителя ниже 10 мВт, и радиус действия менее 10 метром, его изготовление и использование может навредить окружающим, или что ещё хуже – спецслужбам, поэтому задумайтесь о возможных последствиях.

Также изготовление подобных устройств может быть запрещено в вашей стране, учтите это в первую очередь.

Статья написана исключительно для ознакомления и не принуждает Вас ни к какому действию.

Подавитель и анти-трекер GPS

В последние годы стал широко распространенным еще один вид шпионской техники — GPS-трекеры. Они предназначены далеко не только для контроля за грузоперевозками, как часто заявляют производители. Их часто используют и силовые структуры, и частные детективы, и те же завистливые конкуренты, вплоть до криминальных структур.

Это совершенно миниатюрные приборы, спрятать которые легко и просто. А в итоге определенный человек будет находиться под такой автоматизированной слежкой. Вот почему стала разрабатываться и глушилка GSM-сигнала, своего рода анти-трекер.

Это такие определенный модули, которые не дают просчитать координаты нахождения человека или транспортного средства. Тот, кто следит, используя трекер, при этом увидит лишь «no data», либо данные не поступят к нему вообще.

Благодаря подавителям транспортному средству обеспечивается анонимность, и не допускается сбор личных сведений через каналы GPS.

Устройства способны успешно бороться со всякого рода шпионской техникой, которая может повредить любому человеку и в личной жизни, и в деловой сфере, а также целой организации. Поэтому в наших реалиях такими вещами пренебрегать нельзя, и необходимо стараться обезопасить себя, своих близких и сотрудников от шпионских гаджетов.

подавитель глушилка gsm

Оцените статью
Рейтинг автора
4,8
Материал подготовил
Егор Новиков
Наш эксперт
Написано статей
127
А как считаете Вы?
Напишите в комментариях, что вы думаете – согласны
ли со статьей или есть что добавить?
Добавить комментарий
