Электронный манометр для измерения давления газа

Манометр

Термин «манометр» в основе имеет два греческих слова: «измерять» и «неплотный». Из этого понятны его назначение и основные функции — измерения в неких неплотных средах (жидкостях и газах).

Манометр — это прибор для измерения искусственно созданного давления газа или жидкости в замкнутой системе.

Не следует путать его с барометром, который тоже показывает давление, но только атмосферное. В то время как с помощью манометра можно измерить, с какой силой жидкость или газ давит на стенки герметично закрытой емкости. Условно говоря, он показывает плотность воздуха внутри закрытого пространства.

Если рассматривать функционал, манометр — более широкое понятие, а барометр является его частным случаем.

Единица измерения давления: паскаль (Па). Она отражает силу в 1 Н, которая равномерно действует на площадь 1 кв. м. Также давление иногда измеряют в барах, атмосферах, миллиметрах ртутного или водяного столба.

Для чего нужен манометр

В зависимости от модификации манометры могут использоваться в самых разных сферах:

при накачивании автомобильных шин;

в обслуживании систем кондиционирования и отопления;

в гидравлических узлах для передвижения железнодорожной стрелки;

для контроля давления в пневматических агрегатах на производстве;

в нефтяной и газодобывающей промышленности;

для обслуживания двигателей на морских судах и т. д.

Основное назначение манометра — проинформировать об избыточном или недостаточном давлении воды, пара, газа или иной рабочей среды. В промышленности также выделяют сигнальные приборы, которые помогают предотвратить взрывы и техногенные катастрофы из-за разрыва емкостей с опасными веществами (например, аммиаком или горячим паром).

Манометр и его разновидности

Далеко не все помнят из школьного курса физики о том, что такое манометр и зачем он необходим. Тем не менее это важный и нужный прибор, а принцип работы манометра несложный.

Он пользуется особенно большой популярностью у автомобилистов и мастеров по ремонту машин, так как позволяет без труда определить состояние колес.

Манометры для измерения давления газа: типы, особенности конструкции и действия измерителей

Нередко появляется необходимость в измерении давления, создаваемого газом. Например, в баллонах, в газопроводах, в различных емкостях и сосудах. Для контроля и мониторинга показателей применяют манометры для измерения давления газа. Эти устройства служат в разных сферах жизнедеятельности, начиная от медицины, заканчивая тяжелой промышленностью.

Для того чтобы приобретение прибора оказалось не напрасным, а купленный манометр соответствовал требованиям производственных процессов, стоит ознакомиться с классификацией. Мы познакомим вас с разновидностями измерителей давления газа. Расскажем об их конструктивных особенностях и принципах действия.

Измерение давления газа

Давление в системе отопления

Давайте по порядку разберемся, какими приборами мы сможем измерять давление газа.

Все о манометрах для измерения давления газа

Газовые манометры нужны для измерения параметров давления топлива в баллонах, а также на линейных газопроводах. Чтобы корректно подобрать прибор, следует побольше узнать о его конструкции, принципе работы, базовых разновидностях и особенностях эксплуатации.

Что такое электроконтактный манометр, назначение, принцип работы, схема подключения и обзор популярных моделей

Для соблюдения необходимых условий безопасности, важно, чтобы рабочие параметры технологический установок не превышали аварийных значений. Если возникают такие ситуации, то автоматическая система управления должна немедленно остановить работу оборудования и не давать ему запускаться до устранения неполадок или до достижения требуемых значений технологических параметров регулируемой среды.

Сегодня на рынке существует огромное количество приборов для управления технологическими процессами. Так, например, одним из датчиков для измерения и контроля давления является электроконтактный манометр.

1. Что такое манометр, вакуумметр и мановакуумметр ?

Манометр технический.

Манометр — это прибор, предназначенный для измерения избыточного давления рабочей среды посредством деформации трубчатой пружины (трубка Бурдона).

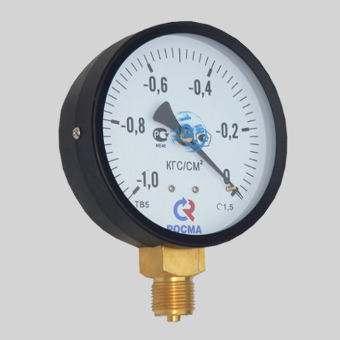

Вакуумметр технический.

Вакуумметр — это прибор, предназначенный для измерения разряжения рабочей среды посредством деформации трубчатой пружины. Стандартная шкала для вакуумметра от -1..0 атм. Шкала на вакуумметре всегда отрицательная, т. к. происходит измерение давления ниже атмосферного.

Мановакуумметр технический.

Мановакуумметр — это прибор, предназначенный для измерения избыточного давления и разряжения рабочей среды посредством деформации трубчатой пружины.

Вышесказанное по простому :
– если на шкале прибора только положительное давление, то это манометр.
– если на шкале прибора только отрицательное давление, то это вакуумметр.
– если на шкале прибора есть и отрицательное и положительное давления, то это мановакуумметр.

В промышленности и сфере ЖКХ наибольшее распространение находят манометры с трубчатой пружиной Бурдона. Это связано с простотой конструкции и относительно невысокой стоимостью.

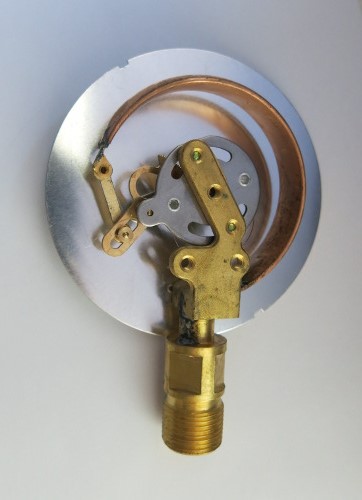

Манометр “изнутри” .

Что это за устройство?

Манометр – это прибор для измерения избыточного, то есть искусственно созданного, давления воды, пара или иной рабочей среды.

Говоря простыми словами, он показывает, насколько водяное давление в трубе больше атмосферного.

В быту, сфере ЖКХ и на промышленных предприятиях наиболее распространены приборы с пружиной в виде трубки овального сечения (носит имя Бурдона – человека, запатентовавшего ее). Они просты по конструкции и недорого стоят.

Внешне водяной манометр – округлый предмет в металлическом или пластиковом корпусе. Циферблат со шкалой закрыт оргстеклом из метакрилата или поликарбоната.

Устройство и принцип работы

Манометр представляет собой измерительный прибор, позволяющий рассчитать избыточное давление. Сфера использования манометров широка. Они востребованы на всех видах транспорта, в металлургии, ЖКХ, в сельском хозяйстве, автомобилестроении и других направлениях. Для начала немного теории. Под давлением понимается отношение силы, воздействующей перпендикулярно поверхности её площади. От этого показателя во многом зависит ход производственного процесса, состояние техники и режим ее работы.

Форма манометра цилиндрическая, корпус стальной, крышка стеклянная. Через прозрачную часть хорошо видна шкала с калибровкой. Сбоку крепится труба с наружной резьбой — она нужна для подведения в отверстия блока, в котором выполняется измерение давления. При интенсивном нагнетании давления газ либо жидкость внутри манометра через трубку смещает рабочий индикатор. Это вызывает изменение угла наклона стрелки, которая указывает на измерительную шкалу.

При этом чем выше будет оказываемое давление, тем сильнее будет отклоняться стрелка. Числовая отметка, возле которой указатель остановится, и будет указывать на параметр измеряемой величины.

В наши дни манометр стал одним из наиболее распространенных измерительных приборов. Их можно обнаружить в самых разнообразных системах, например:

• в котлах отопительных установок;
• водо- и газопроводах;
• баллонах;
• компрессорах;
• автоклавах.

Классификация по типу измеряемого давления

Приборы, служащие для получения данных о параметрах давления газа в газгольдерах, транспортирующих магистралях, в газовых баллонах и прочих резервуарах, классифицируются по нескольким признакам. Они различаются по своему устройству и принципу действия.

Устройства, с помощью которых измеряют давление, подразделяются на классы по:

• виду измеряемого давления;
• назначению;
• принципу действия;
• классу точности.

По виду измеряемого давления приборы, предназначенные для определения точных показателей, делят на манометры, вакуумметры, тягомеры, напоромеры, барометры и другие.

В зависимости от степени защищенности от влияния внешней среды производят следующие приборы:

• стандартные;
• защищенные от попадания пыли;
• водонепроницаемые;
• защищенные от агрессивных сред;
• взрывоустойчивые.

Одно изделие может сочетать в себе несколько видов защиты.

Манометр представляет собой небольшой по размерам прибор, с использованием которого измеряют давление или разность давлений. Принцип работы этого контрольно-измерительного прибора зависит от его внутреннего устройства. В пределах одного класса они еще подразделяются на группы в зависимости от класса точности.

Чтобы измерить абсолютное давление, показатели которого отсчитывают от абсолютного нуля (вакуума), применяют абсолютные манометры. Избыточное давление определяют манометром избыточного давления. В общем случае все разновидности таких приборов называют одним словом: «манометр».

Большинство разновидностей манометров предназначено для измерения величин избыточного давления. Их особенность в том, что они показывают давление, представляющее разницу между абсолютным и атмосферным.

Вакуумметры — это устройства, показывающие значение давления разреженного газа. Применяя мановакуумметры, измеряют избыточное давление и давление разреженного газа. Информация отображается на единой шкале.

С помощью напоромеров определяют параметры избыточного давления со значениями до 40 кПа. Тягомеры, напротив, позволяют измерить разреженность до – 40 кПа. Тягонапоромерами измеряют разреженность и избыточное давление в интервале от – 20 до + 20 кПа.

Дифференциальными манометрами можно определить разность давлений в двух подлежащих исследованию произвольных точках. Микроманометр — это дифманометр, позволяющий измерить значения разности давлений в пределах 40 кПа.

Что это за датчик и когда используется

Электроконтактный манометр — это датчик, который применяется для измерения избыточного и вакуумметрического давлений в разных средах (жидкость, газ, пар), используется в качестве сигнализирующего устройства прямого действия и позволяет управлять производственными процессами, при этом особым условием к среде является исключение ее кристаллизации.

ЭКМ применяется для выдачи сигналов управления исполнительным механизмам, которые поддерживают значения давления в трубопроводе, а также компрессорных установках, гидросистемах, пневмооборудованиях или бытовых автоклавах на определённом значении.

Электроконтактный манометр пользуется популярностью во многих отраслях промышленности и инфраструктурных системах:

• Энергетика;
• Металлургия;
• Нефтегазовая и нефтехимическая промышленность;
• Системы водоснабжения;
• Машиностроительные установки;
• Генерация тепла и его распределение.

Также ЭКМ востребованы в системах автоматики безопасности ТЭЦ, ЦТП и котельных.

Разновидности моделей датчиков

Производством электроконтактных манометров занимается немало производителей, некоторые предлагают достаточно широкую линейку моделей, приведенный ниже перечень разделен согласно различным заводам-изготовителям:

• ТМ (ТВ, ТМВ), 10-ой серии;
• PGS23.100, PGS23.160;
• ЭКМ100Вм, ЭКМ160Вм;
• ТМ-510Р.05, ТМ-510Р.06, ДМ2005Сг и ее аналог ТМ-610.05 РОСМА.

Все перечисленные модели делятся на манометры с микровыключателями и с магнитомеханическими контактами. Также производители выпускают приборы во взрывозащищенном исполнении и виброустойчивые или жидконаполненные (внутри заполнены диэлектрическим маслом, чаще всего глицерином) чтобы показания стрелки манометра «не скакали» при повышенной пульсации измеряемой среды. Глицерин внутри ЭКМ не даст стрелке быстро перемещаться.

Принцип работы электроконтактных манометров

Принцип работы ЭКМ заключается в замыкании или размыкании подвижным контактом некого уставочного значения. Подвижным контактом электроконтактного манометра является показывающая давление стрелка, которая поворачивается при изменении давления в измеряемой среде. Уставочное (регулируемое) значение выставляется вручную с помощью двух стрелок (минимальное и максимальное значение). Эти стрелки манометра после установки значений неподвижны.

Значение подвижной стрелки в рабочем процессе, как правило, находится между двумя уставочными, но при пересечении ей предельного значения происходит замыкание либо размыкание контактов внутренней электрической цепи (зависит от типа исполнения модели). Данные контакты можно использовать в различных релейных схемах для управления, например, пневматическими или электромагнитными клапанами, а также магнитными пускателями различных двигателей.

Обратите внимание! Коммутационная способность контактов электроконтактного манометра не позволяет коммутировать большие токи нагрузки.

На каждом электроконтактном манометре нанесена маркировка, которая описывает все его характеристики и разновидность.

2. Какие бывают манометры ?

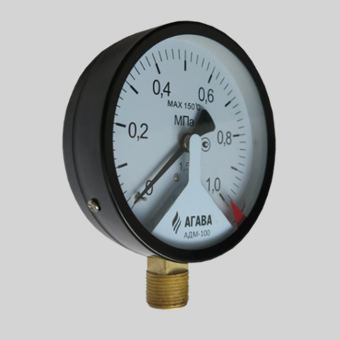

Технические манометры — самые распространенные приборы для измерения давления воды, воздуха, газов, которые нашли широкое применение в сфере ЖКХ и промышленности. Если у Вас нет никаких специфических требований к прибору — то однозначно следует рассматривать технические манометры.

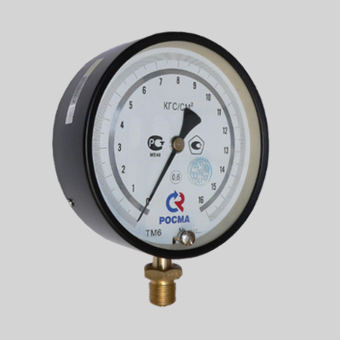

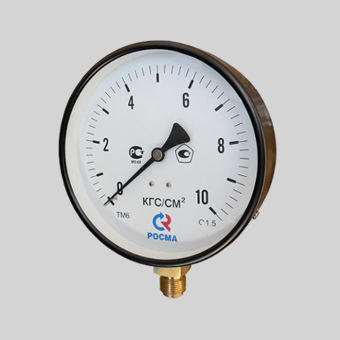

Технический манометр ТМ610Р.

Котловые манометры — это технические манометры с диаметром корпуса 250мм. Эти манометры применяются при установке на большой высоте или в труднодоступных местах, что позволяет снимать показания прибора с большого расстояния.

Котловой манометр ТМ810Р.

Виброустойчивые манометры — приборы для измерения давления в условиях повышенной вибрации на трубопроводе или установке. Эти приборы массово применяются на насосных станциях, компрессорах, автомобилях, судах и поездах.

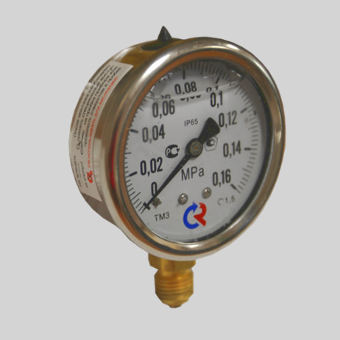

Виброустойчивый манометр ТМ-320Р.

Коррозионностойкие манометры — приборы изготовленные полностью из нержавеющей стали и предназначенные для работы с агрессивными средами.

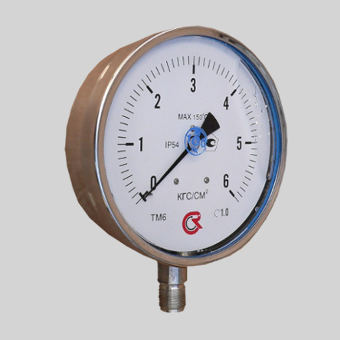

Коррозионостойкий манометр ТМ621Р.

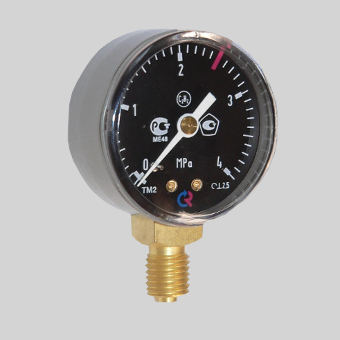

Сварочные манометры — приборы предназначенные для контроля давления на кислородных и ацетиленовых редукторах, пропановых баллонах Сварочные манометры бывают кислородные (цвет корпуса синий), ацетиленовые (цвет корпуса белый или серый) и пропановые (цвет корпуса красный). На циферблате каждого прибора в кружочке стоит тип среды.

Образцовый манометр.

Манометры аммиачные— приборы для измерения давления в системах хладоснабжения. Эти приборы изготавливаются на базе коррозионностойких манометров с измененным циферблатом.

Аммиачный мановакуумметр.

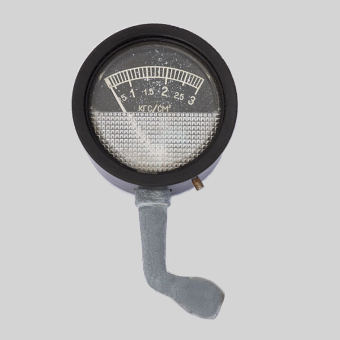

Манометры автомобильные — приборы для измерения давления воздуха в шинах. Эти приборы можно купить в автомобильных магазинах или сервисных центрах.

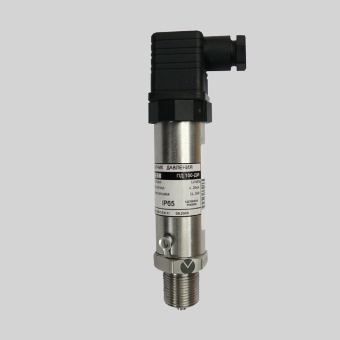

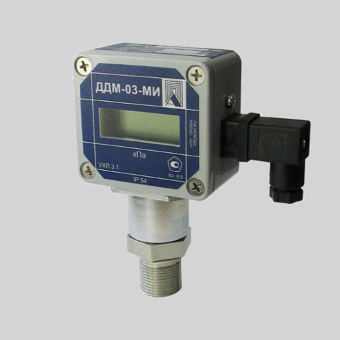

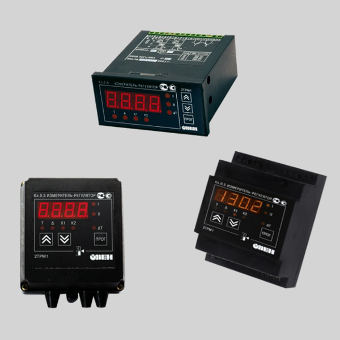

Цифровые электронные манометры— бывают двух разновидностей: в моноблочном корпусе и комплект из преобразователя давления и электронного блока для индикации и регулирования параметров. Эти приборы применяются для точного измерения давления и в системах автоматизации технологических процессов.

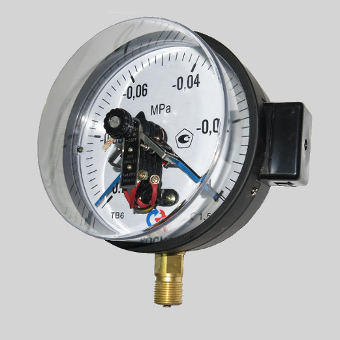

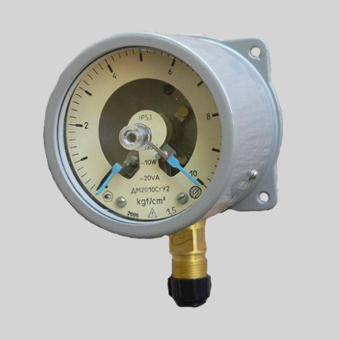

Манометры электроконтактные— это технические манометры с электроконтактной приставкой предназначенные для коммутации контактов в системах автоматизации.

Принципиальным отличием этих приборов от всего многообразия манометров является наличие параметра исполнение манометра. На сегодняшний день эти приборы выпускаются в шести исполнениях.

Другие виды манометров

Жидкостный манометр дает возможность точных измерений, но у него есть большой недостаток: конструкция боится ударов и вибраций. Поэтому сегодня такие приборы используются в основном в лабораториях. С развитием промышленности возникли другие типы манометров, которые могут измерять давление в любых условиях — на подвижных механизмах, при сильных вибрациях и т. д. По конструкции выделяют деформационные и поршневые (грузопоршневые) приборы.

Деформационные манометры

Манометр деформационного типа — это компактное механическое устройство, измеряющее давление сразу в паскалях (без перевода из других единиц). Его рабочим элементом является дугообразная или спиральная трубка Бурдона, в которую накачивается газ. Если давление внутри трубки повышается, она начинает распрямляться, и это движение через систему тяг передается на стрелку. При снятии давления она возвращается в свое первоначальное положение.

Вместо трубки может быть использована пружина, мембрана или другой чувствительный элемент, который деформируется под давлением. Принцип действия манометра остается тем же: деформация передается на стрелку, движущуюся по шкале.

Деформационные металлические манометры чаще всего используются в быту и на производстве. Они компактны, отлично переносят вибрации, не требуют строго вертикальной установки. Если нужно выбрать, к примеру, автомобильный манометр, он будет именно такого типа.

Поршневые манометры

Несмотря на то, что поршневые манометры были созданы раньше деформационных, они получили меньшее распространение. Сегодня такие приборы используются для исследования скважин в нефте- и газодобывающей промышленности, а также для сверки показаний в лабораториях.

На рисунке ниже можно увидеть, из чего состоит манометр поршневого типа. В самом простом варианте это емкость с маслом, соединенная при помощи штуцера с измеряемой средой. В емкость погружен цилиндр с тщательно притертым поршнем (зазор между стенками цилиндра и поршнем должен быть минимальным). На торце поршня закреплена тарель, на которую могут укладываться грузы.

Снизу на поршень действует измеряемое давление Р, сверху оно уравновешивается некой силой, создаваемой весом самого поршня и грузов G₁+ G₂.

Давление под поршнем рассчитывается по формуле:

где G₁— масса грузов, G₂— масса поршня с тарелью, g — ускорение свободного падения, F — площадь поршня.

Также давление можно выразить через силу согласно закону Паскаля:

P = F / S, где F — сила, действующая на поршень, S — площадь поршня.

С помощью поршневых маномеров впервые измеряли давление ученые-физики Георг Паррот и Эмиль Ленц. Но широкое распространение эти приборы получили благодаря некому Рухгольцу, который запустил их в массовое производство.

Зачем устанавливается?

Измерительные приборы устанавливают, чтобы следить за состоянием системы. Давление в трубопроводах не должно превышать некоторого порогового значения. В то же время оно должно быть достаточным для работы различных устройств.

Места установки:

• насосные станции;
• котельные;
• железнодорожный транспорт, автомобили, воздушные и водные суда;
• напорные трубопроводы;
• водонагревательные приборы;
• системы фильтрации.

Манометры покупают для личного пользования, чтобы, например, периодически контролировать давление воды, поступающей в смеситель.

На постоянной основе их устанавливают на насосных станциях рядом с гидроаккумуляторами и реле давления, чтобы автоматически включать и выключать насос. Часто манометры входят в состав блоков автоматики.

Прибор контроля давления газа buderus

Прибор контроля давления газа предназначен для отключения котла при падении давления газа в магистрали и является дополнительным оборудованием для котлов Buderus.

Предотвращает аварийное отключение котла и защищает от прогорания газовой горелки при низком давлении газа в магистрали, а именно завершает работу котла. После восстановления нормального давления газа, котел автоматически включается.

Технические характеристики датчика давления котла Будерус

• Тип: автоматика для котлов.
• Страна производитель: Германия.
• Гарантия: 1 год.
• Внешнее исполнение: прямоугольная форма.
• Внешнее исполнение: цвет черный.
• Технические характеристики: высота – 0,17 см, глубина – 0,12 см, ширина – 0,22 см.

Функции и оснащение: возможность программирования – нет, индикация давления.

Подводя итоги, предлагаю посмотреть несколько видео об измерительных газовых приборах.

Виды измерителей

Все представленные современной промышленностью манометры подразделяются на несколько видов. Основанием для классификации становятся сфера их применения и выполняемые функции, конструктивные особенности. В зависимости от принципа работы выделяют несколько разновидностей.

• Пьезоэлектрические — функционируют на базе пьезоэффекта. В данном случае механическое воздействие формирует заряд в кварцевом кристалле.
• Деформационные — в качестве рабочего элемента выступает чувствительный материал, обычно это пружина или мембрана. При деформации они воздействуют на стрелку.
• Водяные — представляют собой цилиндр, наполненный жидкостью. Бывает с двумя трубками, такие модели актуальны в ситуациях, когда необходимо сравнить давление в различных средах.
• Поршневые — представляют собой цилиндр со встроенным внутри поршневым механизмом.

С учетом сферы использования выделяют несколько популярных видов манометров.

Образцовые

Это эталонные манометры, которые востребованы в сфере измерения величин давления жидкостных сред и веществ в паро- и газообразном состоянии. Их отличают повышенный класс точности, а также удобный для пользователя цифровой дисплей. Визуализация этих измерений происходит путем отражения текущих параметров давления в системе. Предусмотрена фиксация превышения параметров относительно нормативных. Эти особенности делают актуальным использование манометров образцового типа в системах безопасности. Такие приборы нашли широкое применение в метрологических организациях, где используются для выявления дефектов измерительных приборов и выполнения их калибровки.

Их применение позволяет увеличить сроки эксплуатации используемого оборудования и предупредить несчастные случаи на производстве. Эталонные манометры востребованы на газопроводах, предприятиях нефте- и угледобывающей промышленности, а также на объектах ЖКХ. Они могут работать с газами, жидкостями и парами, не утрачивая своих характеристик в агрессивных составах.

Корпус приборов герметичен, предусмотрена защита от проникновения пыли, грязи и воды.

Устройство ЭКМ

ЭКМ является устройством, имеющий форму цилиндра и очень похожим на обычный манометр. Но в отличие от него в состав ЭКМ входят две стрелки, задающие значения уставок: Р_макс и Р_мин (их перемещение осуществляется по шкале циферблата в ручную). Подвижная стрелка, показывающая реальное значение измеряемого давления коммутирует контактные группы, которые замыкаются или размыкаются при достижении ей выставленного значения. Все стрелки располагаются на одной оси, но места, в которых они закреплены, изолированы и не соприкасаются друг с другом.

Ось индикаторной стрелки изолирована от деталей прибора, его корпуса и шкалы. Она совершает вращения независимо от других.

К подшипникам, с помощью которых крепятся стрелки, подведены специальные токоведущие пластины (ламели), соединенные с соответствующей стрелкой, а с другой стороны эти пластины выведены в контактную группу.

Помимо вышеперечисленных составляющих, ЭКМ как и любой манометр имеет также чувствительный элемент. Почти во всех моделях, этим элементом является трубка Бурдона, которая перемещается вместе со стрелкой, жестко закрепленной на нём, также в роли данного элемента для датчиков, измеряющих давление среды более 6 МПа, используется многовитковая пружина.

Задачи

Задача 1

В канистру налит бензин и высота столба составляет 0,6 м. Плотность бензина — 710 кг/м 2 . Определите давление бензина на дно канистры.

Решение:

Ускорение g равно 9,8 H/кг.

Согласно формуле, определяющей давление жидкости на стенки сосуда:

P = 710 × 9,8 × 0,6 = 4174,8 Па = 4,7 кПа.

Ответ: 4,7 кПа.

Задача 2

На поршень, погруженный в цилиндр с маслом, положили груз весом 3 кг. Площадь поршня составляет 2 см2, а его вес — 300 гр. Чему равна сила давления под поршнем?

Принцип работы манометра

Все типы манометров работают по одному принципу. Принцип действия любого манометра основан на равенстве между силой деформации пружины (иногда мембраны) и измеряемым давлением. Такие приборы используются в быту и на производстве уже давно, но конструкция осталась практически неизменной.

Общетехнические манометры измеряют давление газа и жидкости в неагрессивной среде, у них может быть два типа конструкции — осевая и радиальная. Их можно применять только в том случае, если измеряемая жидкость или газ не вступают в химическую реакцию со сплавами меди. В противном случае результат измерений во время использования будет недостоверным из-за химической реакции. При соединении с медью образуется новое вещество, которое будет обладать и новыми свойствами.

У электроконтактного устройства есть два электрических контакта для измерения давления. Один соответствует максимуму возможного давления, второй — минимуму. Пользователь должен заранее настроить предельный максимум и минимум обоих контактов. В зависимости от измеряемой среды и ее физических свойств эти показатели могут значительно варьироваться.

Следующий принцип действия данного манометра. Когда давление падает до предельного минимума, цепь размыкается. То же самое происходит в том случае, если давление достигает предельного максимума. При желании можно сделать так, чтобы контакты у прибора не замыкались и не размыкались.

Для того чтобы использовать такой вариант измерения, необходимо:

• Установить минимум на отметку нуль;
• Поставить вторую отметку на предельный максимум;
• Начать измерение.

Пользоваться электроконтактным прибором проще, чем другими версиями. Поэтому многие считают, что он лучше других типов манометров, именно из-за своей простоты в эксплуатации.

Принцип действия

В деформационном (пружинном) манометре вода попадает в изогнутую трубку, сделанную из медного сплава. Давление воды приводит к деформации трубки, соединенной с механизмом, который заставляет поворачиваться стрелку.

Манометры с одновитковой пружиной рассчитаны на давление до 100 атм. Для измерения более высокого давления применяют пружины с несколькими витками, закрученными в спираль или винт.

Схемы подключения электроконтактных манометров

На рисунке приведены типовые возможные схемы подключения ЭКМ.

• 1 — основная показывающая стрелка;
• 2 и 3 — уставки предельных значений;
• 4 и 5 — области замкнутых и разомкнутых контактов;
• 6 и 7 — внешние цепи, в которых находится электроконтактный манометр.

Рассмотрим работу контактов ЭКМ на примере датчика с исполнением 1. При достижении давления установленного значения (2) рабочей стрелкой (1), т.е. попадание рабочей стрелки (1) в зону 4, контакт ЭКМ замыкается. При понижении значения давления ниже уставочной стрелки (2) — контакт разомкнётся.

Какие контактные группы могут быть использованы, зависит от типа устройства, а существуют они согласно ГОСТ 13717-84 Приложение 1 следующих видов:

• ИСПОЛНЕНИЕ 1 — Нормально разомкнутый (НО), с одним контактом;
• ИСПОЛНЕНИЕ 2 — Нормально замкнутый (НЗ), с одним контактом;
• ИСПОЛНЕНИЕ 3 — С двумя контактами, оба нормально замкнуты (НЗ);
• ИСПОЛНЕНИЕ 4 — С двумя контактами, которые нормально разомкнуты (НО);
• ИСПОЛНЕНИЕ 5 — С двумя контактами, когда один из них нормально замкнутый (НЗ), а второй нормально разомкнутый (НО);
• ИСПОЛНЕНИЕ 6 — С двумя контактами, когда один из них нормально разомкнутый (НО), а второй замкнутый (НЗ).

4. Перевод единиц давления манометров.

При покупке манометра часто возникает необходимость измерения давления в нестандартных единицах измерения. Наш опыт работы говорит, что если речь малом количестве приборов (менее 100 шт), то заводы ничего переделывать на своих шкалах не будут и прийдется переводить единицы измерения самостоятельно.

1кгс/см2=10.000кгс/м2=1бар=1атм=0.1Мпа=100кПа=100.000Па=10.000мм.вод.ст.=750мм. рт. ст.= 1000мБар

Как пользоваться манометром

Многие знают, для чего нужен манометр, но не понимают, как им пользоваться на практике. Манометр в быту и на производстве измеряет давление газа и жидкости в замкнутом пространстве.

В быту, чаще всего, применяют этот прибор для того, чтобы измерять давление воздуха в шинах машины. Поэтому манометр очень популярен у автолюбителей. Его можно приобрести практически в любых магазинах бытовой техники. Он лучше всего подходит для таких простых операций. Для того чтобы гарантированно получить правильные результаты измерений, необходимо:

• Регулярно контролировать давление в шинах, как минимум раз в месяц. Но, если колеса изношены, лучше делать это еженедельно;
• Если шины нестандартные, надо доводить давление в колесах до уровня, рекомендуемого производителем. Этот уровень может варьироваться, в зависимости от марки машины;
• Чтобы правильно измерить давление, нужно, чтобы машина была без груза. Потому что, если автомобиль сильно загружен, то давление будет значительно отличаться от правильного, из-за искажения результатов давления, ввиду того, что возникает дополнительное давление от груза на колеса;
• Чтобы получить минимальную погрешность измерения, надо дождаться, чтобы колеса полностью остыли и их температура стала равной температуре окружающей среды. Когда они еще нагреты от движения, результат будет на 15% выше истинного, а зимой — на десять процентов меньше из-за действия низких температур. Лучше всего проводить измерения спустя три часа после полной остановки автомобиля;
• Если прибор электронный, то он будет выдавать результат в тот момент, когда пользователь отсоединяет манометр от ниппеля. Поэтому самым точным результатом будет последний.

Манометр — незаменимый предмет техники для автомобилиста, так как повышенное и пониженное давление шин создает опасность при движении авто. Пониженное давление бывает, если колесо по каким-либо причинам спустилось в пути; а повышенное — если колеса слишком сильно кто-то перекачал (например, в автосервисе или сам автовладелец). Этот прибор часто используют в авторемонтных мастерских, так как он компактный и имеет небольшой вес.

Какие виды существуют?

Список основных видов манометров для воды:

1. Самые распространенные – общетехнические пружинные манометры для воды, с диапазоном измерения от 0 до 10 или от 0 до 6 атмосфер. Диаметр корпуса может быть от 40 до 160 мм, чаще всего – 100.
2. Котловые – с диаметром корпуса 250 мм. Они нужны, чтобы на расстоянии снимать показания прибора.
3. Виброустойчивые манометры – заполнены внутри вязкой жидкостью, в частности раствором глицерина или силиконовым маслом. Измеряют давление в условиях сильных вибраций. Применяются на насосных станциях, автомобилях, компрессорах, поездах.
4. Коррозионностойкие манометры – для работы с химически агрессивными средами.
5. Высокоточные нужны для поверки и опрессовки.
6. Цифровые электронные – механическая сила преобразуется в электрический сигнал. Показания снимают с табло, можно программировать, некоторые приборы можно подключать к компьютеру.
7. Электроконтактные (сигнализирующие) – приборы, в которых устанавливается верхний и нижний пределы давления. В случае их преодоления электронный прибор срабатывает и передает сигнал на управляющее устройство.
8. Термоманометры – это приборы, измеряющие давление и температуру в системе отопления или водоснабжения. На лицевой стороне две шкалы, по которым снимают показания.

Преимущества и недостатки

Как и любые технические приборы, ЭКМ имеют свои преимущества и недостатки.

• Ограничение мощности нагрузки из-за слишком малого значения предельного тока коммутации, который имеет диапазон от 0,3 до 0,5 А (ЭКМ со скользящими контактами) до 1 А (контакты с магнитным поджатием);
• Высокая стоимость, по сравнению с реле давления, цена может быть больше в два или три раза.

• Визуализация настроек четкая и понятная;
• Настройка пределов срабатывания достаточно проста и не требует специальных ключей, особых знаний и большого количества времени;
• Сборка в едином корпусе, что позволяет не использовать дополнительных тройников при подключении.

Как выглядит манометр

Современный цифровой манометр представляет собой дисплей в пластиковом или металлическом корпусе, снабженный кнопкой Вкл/Выкл (ON/OFF) и показывающий величину давления.

По результатам измерения на электронном дисплее загораются значения давления. На корпусе обязательно наносится заводская маркировка и дата производства устройства. Манометр состоит всего из нескольких деталей и рекомендуется к использованию в домашних условиях.

Пружинный манометр, который считается классическим вариантом устройства, представляет собой круглый циферблат в корпусе со стрелкой. Стрелка показывает на шкале результаты измерений.

В качестве чувствительного элемента применяется полая трубка с овальным или эллипсоидным сечением (трубка Бурдона). Когда на эту трубку действует давление, она деформируется (разгибается при увеличении давления и сгибается при его уменьшении).

С одной стороны трубка полностью запаяна, с другого конца размещается штуцер для измерения величины давления. Запаянный конец соединен с механизмом передачи. Эксперты утверждают, что этот вариант лучше всего, потому что он не зависит от электроники.

В конструкцию прибора входят следующие элементы:

• Пластиковый или металлический корпус;
• Шкала с делениями, которые показывают величину давления газа или жидкости;
• Подвижная стрелка, наподобие часовой;
• Шестеренки;
• Зубчатый сектор.

Между зубчатым сектором и шестеренками стоит пружинка, она требуется для исключения мертвого хода. Узнать о том, какое давление показывает манометр, можно посмотрев на его измерительные деления шкалы. Обозначенные деления манометра соответствует силе давления газа или жидкости.

Шкала измерения показывает результат в паскалях (русское обозначение Па, международное Pa), барах или атмосферах. Это наиболее часто используемые единицы измерения давления. При этом неважно, где происходят измерения — в газообразной или жидкой среде.

Обычно в современных магазинах можно выбрать и купить электронный прибор для измерения, но на производстве, иногда, до сих пор применяются механические модели, так как они более точные и работают без сбоев.

Чем отличается от датчика?

Манометр – это прибор, который дает возможность определять в любой момент времени давление. Он может снабжаться датчиком, термометром и другими дополнительными элементами.

Датчик – часть системы оповещения. Он срабатывает только при каком-то определенном значении давления. Показания датчика преобразуются в сигнал, позволяющий отрегулировать работу системы в автоматическом или ручном режиме.

Фирмы-производители ЭКМ

Основные и самые известные производители датчиков ЭКМ являются:

• Теплоконтроль;
• Теплоклимат;
• WIKA;
• Теплоприбор;
• Аналитприбор;
• Эксперт;
• Манометр.

7. Как осуществляется поверка манометров ?

Манометр является средством измерения давления и подлежит обязательной поверке. Поверку манометров можно условно разделить на два вида:
– первичная поверка — это поверка, которая производится заводом изготовителем перед продажей прибора и подтверждается наличием клейма поверителя на стекле или корпусе манометра, а так же соответствующей отметкой в паспорте прибора. Первичная поверка без каких-либо проблем признается контролирующими организациями и прибор можно эксплуатировать до окончания этого срока.

– переповерка манометра — это поверка прибора, которая производится после окончания срока первичной поверки манометра. Перед переповеркой манометра необходимо убедиться что прибор исправен т. к. в случае неисправности прибора Вы за деньги, сопоставимые со стоимостью прибора, получите красивое уведомление о том, что прибор не исправен и его нужно ремонтировать или выбрасывать. Переповерка манометра производится в ЦСМ (центр стандартизации и метрологии) своего города или в любой организации, у которой есть лицензия на поверку и необходимое оборудование.

Как проверить манометр на точность в домашних условиях

Чтобы проверить манометр на точность в домашних условиях, необходимо:

• Убедиться, что стрелка механического прибора стоит строго на нуле;
• Вычислить среднее арифметическое после нескольких измерений подряд;
• Не забыть проверить уровень зарядки у электронного устройства (когда аккумулятор садится, то его точность измерения падает).

Также следует еще в магазине проверить, нет ли у устройства изъянов и конструктивных дефектов, так как, в лучшем случае они будут влиять на точность измерений, а в худшем — прибор может выйти из строя.

Критерии выбора

Прежде чем покупать прибор, надо точно уяснить, для чего он нужен и в каком месте его будут устанавливать.

Важные критерии выбора:

1. Диапазон измерений. Правило: рабочее давление в трубопроводе должно быть не более 2/3 максимума шкалы измерений, но не менее 1/3. Если в трубе давление 5 атм, то надо покупать манометр со шкалой 0…10 атм.
2. Класс точности изменяется от 0,15 до 3. Чем меньше – тем точнее. Для системы подачи холодной или горячей воды вполне достаточно точности 1,5 %.
3. Расположение штуцера бывает радиальное или торцевое, когда он снизу; и осевое или фронтальное, когда он сзади.
4. Рабочий интервал температур.
5. Температурные условия эксплуатации.
6. Рабочая среда (вода, пар, масло и так далее);
7. Диаметр. Он должен быть таким, чтобы прибор помещался в выбранном месте, а циферблат хорошо просматривался.

Трубная резьба обозначается литерой G. G1/2» означает наружный диаметр 20,9 мм, внутренний – 18,6, шаг – 1,8 мм или 14 ниток на дюйм.

В техническом паспорте нового прибора обязательно должна стаять отметка о заводской поверке. Давность поверки менее года подтверждает, что прибор дает правильные показания.

Краткий обзор некоторых моделей датчиков и их особенности

ТМ-510Р.05, ТМ-510Р.06

ТМ-510Р.05, ТМ-510Р.06 от производителя ЗАО «Росма» собираются на базе манометров ТМ-510, а после установки электроконтактной приставки становятся полноценными ЭКМ.

В данных моделях ЭКМ используются контакты с магнитным поджатием, которые позволяют коммутировать большие токи с большой разрывной мощностью контактов, по сравнению с приборами, имеющие скользящие контакты.

ЭКМ ТМ-510Р.05, ТМ-510Р.06 характеризуются надежным электрическим соединением при динамических нагрузках.

1. Двухконтактная электрическая схема;
2. Максимально возможное напряжение

ЭКМ100Вм

ЭКМ100Вм – является электроконтактным манометром на микровыключателях, предназначен для замыкания или размыкания электрической цепи при достижении заданного предела давления. Обеспечивает визуальную индикацию контролируемого давления.

При необходимости может быть оснащен дополнительными опциями:

1. Бобышки, отводы или импульсные трубки ;
2. Краны и клапаны;
3. Прокладки, переходники, демпферы и т.д.

Модель ЭКМ100Вм имеет следующие характеристики:

• Диапазон возможных измерений до 4 МПа;
• Класс точности 2.5;
• Диаметр корпуса 100 мм;
• электроконтактной группой V исполнения по ГОСТ 2405-88.

Технологии не стоят на месте, все совершенствуется, в том числе и конструкции измеряемых приборов.

Так, например, современные цифровые датчики ЭКМ-1005, ЭКМ-2005 от заводов-изготовителей Теплоклимат, Теплоконтроль и Элемер, совсем скоро вытеснят устаревшие стрелочные приборы. Это электронные показывающие современные интеллектуальные контактные манометры имеющим как дискретные, так и аналоговый выход (4-20 мА).

Они уже пользуются на рынке достаточно большим спросом. Поэтому не важно, какими характеристиками обладает прибор, рано или поздно появится новый, более удобный и полезный в работе.

Принцип работы и схема подключения теплового реле

Что такое электромагнитное реле, их виды и принцип работы

Для чего нужен магнитный пускатель и как его подключить

Что такое импульсное реле — схема подключения для управления освещением

9. На что важно обратить внимание при покупке манометра ?

– манометр должен быть новый. Многие продавцы приборов под словом новый понимают, что манометр не был в эксплуатации. Но манометру может быть 15 лет, а Вам будут рассказывать что он новый. Уточняйте год выпуска прибора или Вас может ждать неприятный сюрприз в виде покупки неликвида.
– на манометре или в паспорте должна быть отметка о первичной поверке. Есть продавцы неликвидов, которые затирают клеймо поверителя, чтобы нельзя их было обвинить в продаже старых приборов.
– поверка на манометр должна быть 2 года, если Вы купите прибор с первичной поверкой на 1 год — уже через год экономия улетучится и начнутся не нужные сложности.
– на манометр должен быть паспорт и действующий сертификат на средства измерения.
– если прибор новый и поверка на 2 года выбирайте самый дешевый вариант.
– обратите внимание на диапазон измерения, диаметр шкалы, тип расположения штуцера, тип резьбы и исполнение прибора — если Вы купите не тот прибор, то замена его может быть сопряжена со сложностями, т. к. если прибор имеет нестандартные параметры и изготовлен под Вас, то скорее всего его придётся оставлять себе на память.
– отзывы о манометрах в интернете можно поискать, но большая часть из них носят заказной характер и лучше опираться на советы людей, имеющих опыт реальной эксплуатации приборов.
– манометры стоит покупать в организации, которая вызывает у Вас доверие, т. к. продажа неликвидов времен СССР до сих пор существует и потом старые приборы будет довольно сложно возвращать или обменивать на нормальные приборы.

В этой статье мы постарались рассмотреть самые популярные вопросы о всем разнообразии манометров. Если Вы хотите, чтобы бы рассмотрены другие вопросы или с какими то ответами Вы не согласны — напишите нам и мы постараемся расширить статью исходя из Вашего опыта. В письме не забудьте указать Ваши данные, место, условия и регион установки.

Какой манометр лучше для измерения давления у человека

Тонометр, или манометр для измерения артериального давления, бывает механическим и цифровым (электронным). Цифровой хорош тем, что результат высвечивается мгновенно, а это важно, когда человек плохо себя чувствует и ему срочно нужна медицинская помощь. Однако, с точки зрения точности и отсутствия зависимости от питания, лучше классический механический прибор.

С точки зрения удобства, электронный вариант намного лучше механического, так как использование механического типа по ряду причин сложнее: необходимо прикладывать физические усилия (давить на жесткую резиновую грушу для закачки воздуха); не каждый человек сможет определить давление с помощью механического тонометра (нужно иметь опыт и определенные навыки).

Где и по какой цене продаются?

Цена на манометр зависит от его конструкции. Самый простой аналоговый прибор стоит порядка 120 р. Если он снабжен термометром, то цена увеличивается в два раза. Цифровые устройства в десятки раз дороже.

Известные торговые марки в России:

• РОСМА;
• Физтех;
• Манотомь;
• МЕТЕР;
• ЮМАС;
• Теплоконтроль.

Это далеко не полный список. Зарубежные аналоги, кроме цены, ничем принципиально не отличаются. Исключение могут составлять лишь узкоспециализированные приборы.

Купить манометры можно в интернет-магазине, непосредственно у производителя или компании, которая занимается продажей контроль-измерительных приборов. Ими торгуют магазины по продаже оборудования для отопления и водоснабжения.

Подключение к системе водоснабжения

Чтобы измерить давление в водопроводной системе, к ней надо подсоединить манометр.

Возможные места подключения к водопроводу в квартире:

• шланг душа;
• подводка к бачку унитаза;
• шланг к стиральной или посудомоечной машине;
• подводка к смесителю на кухне или в ванной;
• магистральный фильтр.

Перед тем как разгерметизировать систему (открыть краны), надо перекрыть воду. Если манометр устанавливается для постоянной работы, то его необходимо защитить от гидроударов, пульсаций среды, перепадов температур.

Для этого перед ним устанавливают:

• демпферные блоки – клапаны, трехходовые краны, игольчатые вентили, позволяющие перекрывать воду и сбрасывать избыточное давление;
• сифонная трубка применяется, если температура рабочей среды больше 80℃;
• мембранные разделители предохраняют от попадания в манометр абразивных веществ, агрессивных сред.

Устанавливая манометр, надо следить, чтобы циферблат был расположен вертикально, а показания хорошо читались. Запрещено прикладывать усилия к корпусу, закручивая его.

Заключение

Знать о том, что именно измеряет манометр, должен каждый. Практическое назначение бытового манометра — измерение давление в шинах авто или артериального давления человека, например. Более сложные модели приборов используются на производстве.

Манометр — это технически сложный прибор, поэтому для его успешного использования, следует внимательно ознакомиться с его конструктивными особенностями и специфическими требованиями до начала эксплуатации.

Узнать о том, как пользоваться устройством и как оно работает, всегда можно из руководства по эксплуатации, которое должно входить в комплект. Плюсом будет наличие инструкции по эксплуатации на русском языке.

Условия эксплуатации и считывание показателей

На циферблате водяного манометр указывается давление. Оно может измеряться в барах, Паскалях или атмосферах.

Пользоваться манометром можно только в тех условиях, которые оговорены в техническом паспорте. Давление на прибор должно подаваться плавно.

Эксплуатация запрещена, если:

• при подаче давления стрелка не движется;
• разбито или треснуло приборное стекло;
• стрелка прыгает и не возвращается в нулевое положение после сброса давления.

Чтобы быть уверенным в правильных показаниях манометра, надо проводить поверку. Новые приборы поверяет изготовитель. Далее контролируется время между поверками.

Допустимый срок указан в паспорте и составляет 1 или 2 года. Поверку проводят в Центре стандартизации и метрологии или в организации, у которой есть лицензия.

Возможные поломки и пути их решения

Причиной поломки приборов становится некачественный материал изготовления или нарушение правил эксплуатации, например, превышение рабочего давления или использование при температуре, на которую он не рассчитан.

Но не всегда это рентабельно. Зачастую дешевле установить новый манометр.

Поломки, которые можно устранить:

• микротрещины в трубке запаивают;
• гнутые и сломанные стрелки меняют;
• неисправная пружина, обеспечивающая вращение стрелки, также подлежит замене.

Если износились зубцы передаточного механизма или погнулась пружинная трубка, то такой манометр не подлежит ремонту.
