Компьютер Орион БК-21 на ВАЗ и иномарки

Если вы проживаете в Самаре и хотите приобрести товар в интернет-магазине, то вам необходимо будет оформить заказ, выбрав Способ доставки «Курьером по Самаре».

Цена, по которой товар продается в розничном магазине по адресу: г. Самара, ул. Ново-Садовая, 305а, ТЦ “Апельсин”.

Если цена розничного магазина не указана, то в розничном магазине товар продается по цене интернет-магазина.

Это статус товара, отображающий информацию о наличии товара на складе.

Данный товар есть на складе магазина, и будет отправлен вам в кратчайшие сроки без предзаказа.

На данный момент этого товара нет в наличии, но мы ожидаем его поступления от производителя. Как только товар поступит в магазин, он будет отправлен вам.

Сроки поступления товара в магазин вам сообщит оператор.

Данного товара нет в наличии на складе магазина, но мы сможем привезти его специально для вас, если вы оформите заказ.

Товары, поставляемые «под заказ» отправляются только при 100% предоплате.

Сроки поставки вам сообщит оператор.

Дисплей – ЖК матричный с RGB подсветкой.
Установка – в любом месте автомобиле.
Обновление ПО. Универсальный режим.
Работа с любым типом двиг. Сброс ЭБУ.

Бортовой компьютер на ваз 2110 орион инструкция

Ваш верный помощник в любом путешествии – Вымпел БК-21!

После появления первого автомобиля образовалась целая категория товаров, именуемых как автоэлектроника. В эту категорию товаров входит множество различных устройств, таких как световое оборудование, видеокамеры, парктроники, радар-детекторы, регистраторы и т.д. Все эти устройства выполняют свою важную роль: какие-то позволяют повысить безопасность, другие обеспечивают комфорт или привлекательный вешний вид автомобиля. Однако, из дополнительного оборудования автомобиля стоит выделить такое устройство как бортовой компьютер. Данный гаджет по сути выполняет функцию “мозга” автомобиля – он сообщает о состоянии работы основных узлов автомобиля и неисправностях. Одна из современных моделей бортовых компьютеров – это Вымпел БК-21.

Автомобильные компьютеры Орион – внушительные возможности за доступные деньги

Автомобильные компьютеры Орион представляют собой наукоемкую электронную продукцию. Выпускается она известной Санкт-Петербургской фирмой, которая славится широким ассортиментом инновационного оборудования, создаваемого для отечественных и зарубежных транспортных средств.

Установка на различные модели автомобилей

Вымпел БК-21 разработан для установки на автомобили, оборудованные инжекторным двигателем и электронным блоком управления:

ИЖ ОДА , ЗАЗ (Таврия, Славута) (2001-2009 г.в.)

ГАЗ (Соболь, Газель, Баргузин) (2001-2009 г.в.)

ВАЗ (Классика, 2109, 2110-2112, Калина, 2108, 21099, Нива, 2113-2115, Шевроле-Нива, Приора) (2001-2009 г.в.)

УАЗ (Hunter, классический, Патриот) (2001-2009 г.в.)

Daewoo (Espero, Sens, Laganza)

Chevrolet (Lanos до 2008 г.в.)

Список авто, подключаемых по диагностическим протоколам, можно уточнить в инструкции.

Также возможна инсталляция на авто с карбюраторными, инжекторными или дизельными двигателями с подключением непосредственно к датчикам. При данном типе подключения некоторые режимы работы БК недоступны (положение дроссельной заслонки, температура двигателя, индикация кодов неисправностей и т.д.).

Бортовой компьютер Вымпел БК-10 — ЖК-дисплей, RGB подсветка, штатная установка на ВАЗ (2112, 2110 и 2111), более 50 функций, индикация кодов неисправностей, энергонезависимая память

•
•
•

• Основное
• Функции
• Характеристики
• Видео
• Инструкции
• Комплектация
• Недостатки

Современный дизайн и простой монтаж

Представленная модель бортового компьютера отличается малыми габаритами корпуса, лаконичным дизайном и универсальным цветовым исполнением (серо-черная гамма). Гаджет легко сможет стать частью любого интерьера автомобиля, а удобное крепление позволит надежно зафиксировать БК в необходимом месте. Прибор может быть установлен на лобовое стекло с помощью присосок и кронштейна, включенных в комплектацию.

2 Бортовое устройство БК-21 – точное и простое в установке

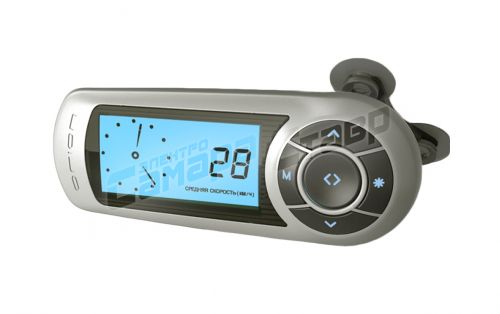

Этот компьютер с энергонезависимой памятью считается более современным. Он располагает специальными присосками на кронштейне. За счет этого бортовой компьютер Орион БК-21 может монтироваться на любом удобном для водителя участке автомобиля – на потолке, торпеде, лобовом стекле. Заметим, что комплектация такого устройства включает в себя OBD II – диагностическую колодку. Она дополняется переходным приспособлением. Благодаря этому появляется возможность применения оборудования со сторонними колодками.

БК-21 дает возможность с точностью до литра узнавать мгновенный расход горючего (устройство подсоединяется прямо к форсунке), калибровать индикатор уровня солярки либо бензина. К оборудованию, кроме того, подключают скоростной датчик с любым числом (на каждый метр) импульсов. 21-я модель БК Орион устанавливается на следующие автомобили:

• Chance и Sens (ЗАЗ);
• Приора, 2110–2112 (ВАЗ);
• LANOS (Шевроле), изготовленных ранее 2008 г.;
• Баргузин, Волга, Соболь, Газель (ГАЗ);
• NEXIA (DAEWOO).

Монтаж устройства выполняется автомобилистом самостоятельно. В установочный набор оборудования входит три присоски, пластина треугольной формы, крепежное кольцо-гайка, переходное приспособление с одиночными контактами и шлейф с разъемами. Важное дополнение. Коды неисправностей водитель может узнать из специальной таблички. Она прилагается к комплекту бортового компьютера.

БК с двумя видами подсветки для отечественных авто!

Вымпел БК-10 — это современный бортовой компьютер, созданный для инсталляции в штатное место автомобилей ВАЗ (2112, 2110 и 2111), имеющих инжекторные моторы с блоками управления Bosch M1.5.4, Bosch MP 7.9.7 (Bosch 80), Январь 5…, Январь 7.2, Bosch MP 7.0 (Euro 2,3), Bosch М1.5.4N, VS 5.1 Ителма. Без установки в штатное место данный БК также может применяться в автомобилях ВАЗ (21099, Приора, 2108, 2109, Калина, 2120, 2115, «Классика», Нива), Шевроле-Нива, а также Daewoo (Sens), ЗАЗ (Славута), ИЖ (ОДА), оснащенных инжекторными моторами с блоком управления МИКАС 7.6.

Вся информация на ЖК-дисплее

Бортовой компьютер оснащен высококонтрастным ЖК-дисплеем с изменяемым цветом подсветки и регулировкой яркости. На дисплее постоянно отображаются часы, что позволяет с комфортом следить за временем на протяжении поездки. Также стоит отметить русскоязычный интерфейс с удобной навигацией по меню и возможность быстрого “вызова” любимой функции посредством “горячей кнопки”.

3 Современный и многофункциональный БК-61 – в чем его помощь?

Отличным помощником для любого водителя является бортовой компьютер Орион БК-61. Он располагает множеством полезных функций и выдает предупреждения, облегчающие жизнь автолюбителей. Это оборудование сигнализирует о таких проблемах:

• необходимость прохождения техобслуживания (планового);
• превышение скоростного режима, допустимой температуры силового агрегата;
• недопустимое увеличение оборотов мотора;
• предупреждение о сложных дорожных условиях (гололед);
• выход за определенный интервал напряжения.

Бортовой компьютер Орион БК-61 ставят вместо ящика для перчаток либо на штатное место в автомобилях, которые мы указывали выше. Также устройство можно монтировать в других машинах с дизельными, инжекторными и карбюраторными агрегатами. БК-61 имеет современный ЖК-дисплей с понятной системой навигации и надписями на русском языке. На экране индицируются (в постоянном режиме) часы со стрелками. Можно выбрать подходящий режим работы дисплея – инверсный либо стандартный.

Технический потенциал 61-й модели более впечатляющий, нежели в бортовых компьютерах, о которых мы говорили ранее. Кроме основных режимов, устройство имеет и ряд дополнительных функций. БК-61 сигнализирует о работе дроссельной заслонки, он снабжается вольтметром и особо точным тахометром, показывает температуру мотора, дает информацию о пробеге на остатке горючего. В рабочем состоянии электроника потребляет максимум 0,1 А тока, а в дежурном – в 10 раз меньше. Устройство регистрирует температуру за окном авто в пределах от +60 до -25 °С. Напряжение питания компьютера составляет не более 18 В (наименьшая величина – 7,5 В).

Функциональные возможности

Вымпел БК-21 оснащен большим количеством режимов работы, которые позволяют получать подробную информацию о работе основных узлов автомобиля, а также предупреждать о неисправностях. Например, Вы можете получать данные о времени в пути, расходе топлива, скорости движения, температуре двигателя, воздуха и т.д. Помимо этого, БК способен предупреждать Вас о выходе за границы заданного порога скорости, возможности гололеда, о превышении количества оборотов, температуры двигателя.

4 БК-120 – инновационное автооборудование люкс-класса

Универсальным устройством считается бортовой компьютер Орион БК-120. Его разрешается подключать к любым транспортным средствам без каких-либо ограничений. Он обеспечивает индикацию ключевых временных и мгновенных параметров, эффективный оперативный контроль функционирования автоузлов, снабжает водителя информацией об удельных величинах пробега и расхода топлива, поддерживает протоколы и интерфейсы разных типов – J 1850 и 2000 (KWP), 14230, 9141 (ISO), CAN.

Особенности отображения сведений и работы дисплея:

• отсутствие необходимости захода в общее меню для мгновенного выбора конкретного режима за счет наличия горячих кнопок;
• индикация сигналов о нарушении заданных параметров;
• переключение между инверсным и обычным изображением на экране;
• отображение на дисплее до 4 значений;
• подсветка RGB;
• прошивка обновляется по USB;
• возможность сохранения выбранных пользователем тем оформления экрана на персональный компьютер;
• долговечный графический дисплей;
• выбор места расположения кнопок на экране (слева либо справа).

БК-160 допускается размещать в любом месте. При этом сам процесс монтажа компьютера занимает минимум времени. Все бортовые электронные устройства под брендом Орион отличаются длительным сроком службы и простотой эксплуатации. Вам достаточно один раз грамотно выполнить настройку оборудования и ее правильную калибровку (особенности таких операций хорошо описаны в инструкции к компьютеру), чтобы наслаждаться стабильным функционированием БК в течение многих лет. Установив навороченный навигатор с видеорегистратором, беспроводной парктроник, мощную аудиосистему и прочие чудо-приборы на свой автомобиль, не забудьте снабдить его качественным и надежным бортовым компьютером. Тогда любая поездка будет для вас простой и по-настоящему комфортной.

Большой набор функций

Вымпел БК-10 имеет в своем распоряжении свыше пятидесяти функций, что позволяет водителю получать подробную информацию о состоянии автомобиля, параметрах поездки и возникающих неисправностях. Например, с помощью БК Вы сможете узнать напряжение в бортовой сети или средний расход бензина. В зимний сезон особую актуальность обретает функция «Предупреждение о гололеде«, которая способна вовремя предупредить о возможной опасности на дороге.

Преимущества:

Постоянно отображаются стрелочные часы

Инструкция на штатный бортовой компьютер ВАЗ 2110 2111 2112

Маршрутный компьютер

Маршрутный компьютер (МК), пока­занный на рис. 37, устанавливается в вариантном исполнении вместо ча­сов в автомобилях ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. МК имеет 15 функций, разбитых на 3 группы (см. табл. 2). Выбор группы осуществляется кнопками 1, 2 и 3.

В каждой группе функции разделены на основные и дополнительные. Основные функции перебираются по кольцу кноп­ками 1, 2 и 3. Дополнительные функции перебираются кнопкой 5. При выклю­ченном зажигании компьютер всегда находится в режиме «Текущее время». При снятом аккумуляторе ход часов и все накапливаемые параметры сохра­няются не менее 1 мес.

КОРРЕКТИРОВКА ФУНКЦИИ КОМПЬЮТЕРА

Коррекция хода часов

Нажать кнопку 4 в режиме «Текущее время». По шестому сигналу точного време­ни нажать кнопку 1, при этом происхо­дит сброс секунд и округление показа­ния часов.

Установка текущего времени (календаря)

• Нажать кнопку 4 в режиме «Текущее время» («календарь»).
• Кнопками 5, 6 установить нужное значение часов (дня).
• Нажать кнопку 4.
• Кнопками 5, 6 установить нужное значение минут (месяца).
• Нажать кнопку 4 для завершения ус­тановки времени (календаря).

Установка будильника

• Нажать кнопку 4 в режиме «Будиль­ник».
• Кнопками 5, 6 установить нужное значение часов.
• Нажать кнопку 4. Кнопками 5, 6 установить нужное значение минут.
• Нажать кнопку 4 для завершения ус­тановки будильника.
• В режиме «Теку­щее время» будет светиться символ будильника (будильник включен).

* При переполнении счетчика любого из накапливаемых параметров («Время в пути», «Время в пути с остановками», «Общий расход», «Пробег поездки») происходит сброс всех накапливаемых, а также расчетных («Средний расход топлива», «Прогноз пробега на остатке топлива», «Средняя ско­рость») параметров, с появлением двухтонального звукового сигнала.

Выключение будильника

• Нажать кнопку 4 в режиме «Будиль­ник».
• Нажать кнопку 1 для выключения бу­дильника. В цифровых разрядах по­явится «—.—», а в режиме «Текущее время» символ будильника светиться не будет (будильник выключен).

Регулировка яркости подсветки индикатора

При включенных габаритных фона­рях регулировка уровня подсветки производится регулятором освещения шкалы приборов. При выключенных габаритных фо­нарях регулировка уровня подсветки производится программно:
