Безвтыковые поршни стк отзывы

Превращаем втыковый вазовский мотор в безвтыковый

Переходим к самому интересному — к шатунно-поршневой группе. На нашем втыковом двигателе у поршней нет проточек под клапаны. Мы решили поменять поршни на новые, с проточками, причем вместе с шатунами, так как старые погнулись. Запчасти мы заказали у официального дилера Federal Mogul. В комплект на один цилиндр входят поршень, кольца, палец и собственно шатун вместе с болтами для крепления нижней крышки его головки. На днище поршней видны проточки, а также нанесены номер 11189, стрелка, указывающая направление установки поршня в блок цилиндров, и дата выпуска. Юбка имеет улучшенное покрытие из оксида железа, защищающее ее от повреждений.

Какие выбрать безвтыковые поршни на Ладу Приора 8 и 16 клапанов

Поршни СТК. Обзор, отзывы и много интересного

11.02.2019 Поршни СТК 82.0 с антифрикционным покрытием

Безвтыковые поршни на Приору: сравниваем, выбираем, устанавливаем

Ремонт

Вот эти детали для Приоры

Некоторые приороводы, увы, имеют печальный опыт: лопнувший ремень ГРМ приводит к масштабным разрушениям в двигателе автомобиля. Причина банальна – встреча клапанов с поршнями. Дело в том, что установленные изготовителем при сборке поршни имеют очень мелкие выборки под клапаны – циковки. А это и приводит к тому, что при встрече поршни выводят из строя клапаны.

Ремонт при таких поломках – вещь долговременная и дорогостоящая. Поэтому хозяева иногда, не дожидаясь капремонта двигателя, устанавливают на своих Ладах безвтыковые поршни от фирм СТИ и СТК из России, или поршни “Автрамат” украинских производителей.

Замена поршней на приоре на безвтыковые

Поршни «безвтыковые» на Приору

Обрыв ремня ГРМ (механизма газораспределения) на многих современных двигателях приводит к тому, что поршень ударяет по клапанам. Результат — клапана гнет, также может повреждаться и сам поршень. По этой причине некоторые автолюбители меняют в двигателе поршневую группу, устанавливая так называемый поршень безвтыковый.

Безвтыковые поршни имеют несколько измененную конструкцию по сравнению со стандартом, что позволяет избежать контакта клапанов и поршня в случае обрыва ремня механизма газораспределения. Однако также следует учитывать, что после установки поршней данного типа характеристики мотора также меняются. Подробнее читайте в нашей статье.

Поршни стк 21126 безвтыковые отзывы

После вскрытия головки при "профилактическом ремонте" стало понятно, что заменой колец и маслосъемными колпачками добиться успеха не получится.

В общем, пришлось делать полный капитальный ремонт, с расточкой блока цилиндров, хониговкой.
Для замены поршней на 21126 есть такой выбор:
1) Заводские поршни от Federal Mogul (втык)
2) СТК 21126 безвтыковые
3) АВТРАМАТ 21126 безвтыковые
4) СТИ 21126 безвтыковые
5) Есть еще возможность поставить поршневую группу от 21124. На данных поршнях увеличенная юбка и сам поршень больше, что придает надежности и долговечности. Но это сразу минус

10 лошадей, которых и так мало )). Поэтому, не стал серьезно рассматривать данный вариант.

По городу нашел только СТК и один полный комплект от FM.
FM комплект отпал сразу, т.к. стоил 10.000 рублей, что совсем не укладывалось и так уже в дырявый бюджет.
Решил брать СТК 82.5 А (первый ремонт).

Кольца приобрел фирмы PRIMA — 3630 рублей
Шатунные вкладыши — 238 рублей
Набор прокладок — 200 рублей
Датчик сцепления — 400 рублей
Ремень генератора — 450 рублей
Воздушный фильтр — 290 рублей

Расточка двигателя, хон + привезти/отвезти — 2500 рублей.
Работа мастера по всем процедурам от и до — 14000 рублей.

• Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11-00 до 20-00, суббота и воскресенье — выходные дни).
• Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
• Гарантируем максимально оперативную отправку оплаченного заказа (в течение 2-4 рабочих дней после поступления оплаты).
• Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа
  (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
• Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.

Способы оплаты

•
•
•
•
•
•
•
•
•
•

Варианты доставки

•
•
•
•
•
•
•
•
•
•
•
•

Варианты самовывоза

•
•

О конструкции штатных поршней

Для того чтобы работать в таких условиях, деталь должна быть, насколько это возможно, легкой. А материал — стойким к износу. Также сплав должен отличаться высокой теплопроводностью. Это позволит обеспечить высокую скорость охлаждения. Внешние рабочие поверхности должны быть изготовлены таким образом, чтобы деталь не заклинило в разогретом цилиндре. Также продукты сгорания не должны проникать в картер. Поршень имеет бочкообразную форму, между степенью нагрева его рабочей части и юбки есть большая разница. Это позволяет удовлетворить все требования.

Чтобы компенсировать возможные деформации юбки в процессе работы, поршень изготавливается с “противоэллипсом”. Большая ось детали строго перпендикулярна оси отверстия для установки пальца.

Головка поршня или же его верхняя часть включает в себя днище. Здесь также есть специальные канавки для монтажа уплотнительных колец. Чтобы верхняя часть могла справиться с высокими нагрузками, на этапе производства ее покрывают специальным слоем защитного покрытия. Канавки для установки колец изготавливаются так, чтобы был небольшой угол. Так обеспечивается расположение наружной кромки кольца выше, чем внутренней. Это позволяет предотвратить наклон поперечного сечения канавки вниз в процессе работы при высоких температурных нагрузках. Для обеспечения лучшего скольжения поршень по всей рабочей поверхности обрабатывают специальными покрытиями. Чтобы деталь лучше прирабатывалась, наносят такие покрытия, которые износятся в процессе обкатки. Это оловянное покрытие либо фосфатирование. Материалы, улучшающие скольжение, остаются на поверхности в течение всего срока эксплуатации.

Юбка проходит обработку при помощи резцов. Это делается для получения микрорельефа. За счет этого масло лучше удерживается на поверхности детали, тем самым снижая трение.

Приора двигатель 21126 безвтыковые поршни какие лучше

Как известно, текущий флагман отечественного автомобилестроения в лице «дважды автомобильного» АвтоВАЗа — Приора, оснащена двигателем ВАЗ 21126, объема 1.6 литра. Для тех, кто не знает, двигатель отличается от прежнего «безвтыкового» ВАЗ 21124 облегченной шатунно-поршневой группой, что снизило расход топлива и шумность ДВС. Мощность двигателя 21126 — официально 98 л.с., неофициально, по нашим замерам — в районе 100-110 л.с.
Прежний двигатель, 21124 с объемом 1.6 литра, имел шатуны 2110, длиной 121 мм, и тяжёлый поршень. За счёт циковок — мотор был безвтыковый.

Приора пошла по пути мирового автопрома — высокая степень сжатия и экологические нормы никак не хотят уживаться с «безвтыковостью» и мотор стал втыковым. На поршнях 21126 — чисто символические циковки и при обрыве ремня клапана загибает. Завод обещал ресурс привода ГРМ в 200 ткм, на практике ремень Gates PowerGrip у некоторых обрывался и на 40 и на 60 тыс.км. Известны случаи разрушения роликов, что так же приводило к загибу клапанов и последующему дорогостоящему ремонту.

Не будем спорить — должен быть мотор втыковым, или нет. Автор сам ездит на втыковом моторе и считает, что при должном техническом обслуживании и уходе, ничего страшного в таком двигателе нет. Нужно следить за состоянием роликов и ремня — вовремя обновлять ремень, и обрыв ремня не страшен. Для Приоры невозможно перетянуть ремень (частая причина обрывов ремня ГРМ на 8-ми клапанниках — именно перетянутый ремень), по причине того, что завод установил ролик-полуавтомат — при натяжке ремня нужно лишь совместить две прорези на ролике.

Итак, на рынке РФ большое количество Приор, часть владельцев которых не хочет мириться с теоретической возможностью загиба клапанов и они хотели бы сделать двигатель безвтыковым. Не будем с ними спорить, а лучше рассмотрим возможные варианты такой переделки, по состоянию на конец 2012 года:

1) Замена ШПГ на 21124 — ставим шатуны 2110 и поршни 21124. Популярный вариант, однако владелец потеряет все преимущества облегченной ШПГ. 2) Замена поршней Приоры на поршни от СТИ — кованные поршни имеют глубокие циковки и довольно высокую цену. Поршни ставятся с родными шатунами 21126. 3) Вариант замены поршней на украинские — АВТРАМАТ. Поршни полностью аналогичны Приоровским, но имеют утолщенное дно и глубокие циковки. Так же на них присутствует вытеснитель, для компенсации уменьшения степени сжатия, из-за глубоких циковок. При этом цена поршней — всего 2000 руб за комплект.

Итак, в этом отчёте автор покажет пример бюджетной переделки двигателя Приоры на безвтыковые поршни. Автомобиль клиента имеет небольшой пробег — всего около 50 тыс.км.

Загоняем машину на подъемник, сливаем масло, антифриз, снимаем головку. Снимаем поддон, откручиваем маслоприёмник (можно и не откручивать, просто так удобнее работать), откручиваем шатуны и демонтируем ШПГ. На автомобиле из 4-х стоят 3 поршня группы B, один — группы С. Цилиндры не имеют износа, сетка хонинговки — как новая, но есть слабые вертикальные задиры.

Общая информация и устройство поршня

Поршень передает произведенную сгорающим топливом энергию коленвалу. При взрывоподобном расширении горячих продуктов сгорания поверхность поршня испытывает механические и тепловые нагрузки очень высокой интенсивности. Максимальное давление в двигателе Приора может достигать при этом 65-80 бар, что эквивалентно силе в несколько тонн.

Во время работы поршень периодически ускоряется до более 100 км/час и замедляется до нуля с частотой до 200 Гц при 6000 оборотах в минуту. При сгорании топливно-воздушной смеси температура в цилиндре достигает 1800-2600°С, что в несколько раз превышает температуру плавления материала, из которого изготовлен поршень. При этом происходит снижение прочности сплава, по телу поршня возникают термонапряжения из-за перепадов температуры, к которым добавляются напряжения от давления газов и инерции при ускорении-замедлении с высокой частотой.

Для того чтобы “выжить” в таких сложных условиях, поршень должен быть легким и устойчивым к износу, а высокая теплопроводность сплава призвана обеспечить быстрое охлаждение поршня при нагреве.

Запчасти производства Автрамат

Внешние поверхности поршня должны быть сформированы так, чтобы ни при каких условиях не произошло заклинивание его в цилиндре, чтобы горячие газы не проникли при этом в картер. При разнице нагрева днища поршня и его юбки поршень имеет бочкообразную форму в холодном состоянии, что и позволяет удовлетворять этим требованиям.

Для компенсации деформаций юбки при работе поршня он изготовлен с “противоэллипсом”. Его большая ось перпендикулярна оси пальцевого отверстия.

Верхняя часть поршня – головка. Она включает в себя днище и канавки для установки уплотнительных колец. Для того чтобы головка смогла выдержать выпадающие на ее долю нагрузки, на нее наносят защитное покрытие.

Канавки под кольца выполняются под небольшим углом, обеспечивая расположение наружных кромок колец выше внутренних. Это предотвращает образование наклона поперечного сечения канавки вниз при работе в условиях высоких температурных нагрузок.

Для лучшего скольжения поверхность поршня обработана различными покрытиями. Для лучшей приработки наносят покрытия, которые со временем изнашиваются при обкатке (олово, фосфатирование). Они же снижают возникновение царапин при пуске холодного двигателя. Антифрикционные покрытия (никелирование, анодирование) остаются на все время эксплуатации, предотвращают растрескивание и эрозию поверхностей.

Юбка обрабатывается резцами для создания микрорельефа, что позволяет маслу лучше удерживаться на поверхности поршня, снижая трение.

Всем этим требованиям одинаково удовлетворяют поршни “Автрамат”, СТК и СТИ. Поршни СТК тяжелее остальных.

Безвтыковые поршни

Безвтыковые поршни имеют проточки под клапана в верхней части поэтому они не «втыкаются» в клапана, отсюда и название. Есть 3 вида безвтыковых поршней для Лады Приоры: СТИ, СТК, АВТРАМАТ.

Поршни СТИ

Это кованые поршни, их изготавливают на предприятии в Тольятти. Имеют глубокие канавки и плоское днище. Юбки покрыты графитом. Рекомендуются к установке на двигатель, который требует выравнивания плоскости головки блока цилиндров.

Для ремонта двигателя 21126 (1,6 л 16 клапанов) предназначен поршень СТИ 216,08 диаметром 82,0 мм. Пальцы и стопора в комплект не входят. Если ремонт без увеличения диаметра невозможен, то применяют поршни 216.09, 216.10, 217.16 или 217.17 и к ним идут поршневые кольца с диаметрами 82,5 мм, 83,0 мм, или 84,0 мм.

Поршни СТК

Поршни СТК изготавливают на предприятии «Samara Trading Company». Эти поршни «лекарство» для поршневых групп.

Их сплав отличается от сплава заводских поршней. Юбки поршней аналогичны юбкам заводских поршней и покрыты маликотовым антифрикционным покрытием.

Недостаток их в том, что не на всех поршнях нормальные боковые проточки под отвод масла. Поэтому, чтобы они не ели масло, нужно сверлом на 2 – 4 мм просверлить недостающие канавки. Сверлом на 3,5 – 4 мм нужно сверлить аккуратно, особенно справа, чтобы сверло не выскочило, зацепившись за острый край.

С 2017 года СТК начал делать новые модели поршней. Сбоку у них 2 слива для масла, которые доходят до середины канавки и есть переход от щели для слива масла к дырочкам, как у заводских поршней. Но дырочек для слива масла теперь не по 2, а по 4 с каждой стороны, что улучшает отвод масла, и увеличивает прочность поршня.

Для Лады Приоры предназначена поршневая группа ВАЗ 21126 Приора диаметром 82 или 82,5 мм. Стандартная комплектация: поршень, палец, поршневые кольца. Возможна покупка составляющих по отдельности.

Поршни АВТРАМАТ

Поршни изготавливают на ООО «АВТРАМАТ». Их сплав идентичный сплаву заводских поршней, а юбка намного шире.

Чтобы избежать расхода масла, нужно сверлом на 2 мм с торцов просверлить отверстия под слив масла (так как на заводе их не делают). Как сверло начинает проходить насквозь расточить отверстие вниз для отвода масла от нижней кромки маслосъемного кольца.

Для ремонта двигателя ВАЗ 21126 предназначен поршень 21126 – 1004015 М–У.

Преимущества поршней с проточками под клапана

• Двигатель не повреждается, так как клапана проваливаются в проточки при обрыве ремня ГРМ.
• Поршни не перегреваются, редко прогорают и раскалываются.

Недостатки поршней с проточками под клапана

• Ухудшается сжатие рабочей топливной смеси и увеличивается объем камеры сгорания и в итоге, мощность мотора снижается на 10%, а расход топлива увеличивается на 10%.
• При сжатии смеси бензина и воздуха неравномерно распределяется давление поршня.

Безвтыковый мотор: особенности

Моторы данного типа отличаются от аналогов тем, что в случае остановки распределительного вала столкновения с клапанами не происходит. Основное отличие «безвтыковых» поршней от обычных в том, что они имеют специальные проточки в верхней части. За счет этого поршни не «втыкаются» в клапана.

Дело в том, что сегодня при изготовлении моторов используются максимально облегченные детали, от двигателя стараются получить максимальную отдачу в ущерб ресурсу. Выполнить проточки на облегченных поршнях попросту не удается. При этом выходом становится установка более «тяжелых» поршней с проточками.

Новые зубья

Переходим к приводу ремня ГРМ. Мы выбрали комплект Gates, в который входят помпа от Dolz с прокладкой, ремень и ролик с полуавтоматическим натяжителем. К слову, для натяжения используются разные приспособления. Мы подобрали серповидный захват, рассчитанный под ролик. Захват ставится на ролик, к головке последнего прикручивается болт, и ремень натягивается. Мы отдали предпочтение большому набору с помпой, чтобы подстраховаться: пробег у нашего автомобиля 68 тыс. км, и сколько еще проживет установленная на нем помпа, неизвестно.

Ремень привода вспомогательных агрегатов также было решено поменять — на старом появились отслоения. Мы купили ремень Gates 6PK995 и новый ролик INA вместо посвистывающего старого.

Как размещены шатун и поршень относительно коленвала и блока.

На шатуне размещена специальная пупырышка, которая должна смотреть на шкив ГРМ. То есть в блоке шатун и поршень размещены таким образом, чтобы слева, где на фото размещена рука, находился привод ГРМ.

Но это не единственный способ, с помощью которого можно ориентироваться на шатуне. Обратить внимание следует также на замок вкладышей. Этот замок должен находиться спереди и смотреть на вас. С помощью этого приспособления вы сможете проверить самого себя, потому часто случается так, что на вазовских шатунах маркировка перепутана. Для этого нужно ориентироваться на замки вкладышей, которые обязательно должны находится спереди.

Что касается непосредственно поршня, то, если взять «Автромат», на них есть специальный знак в виде поршня.

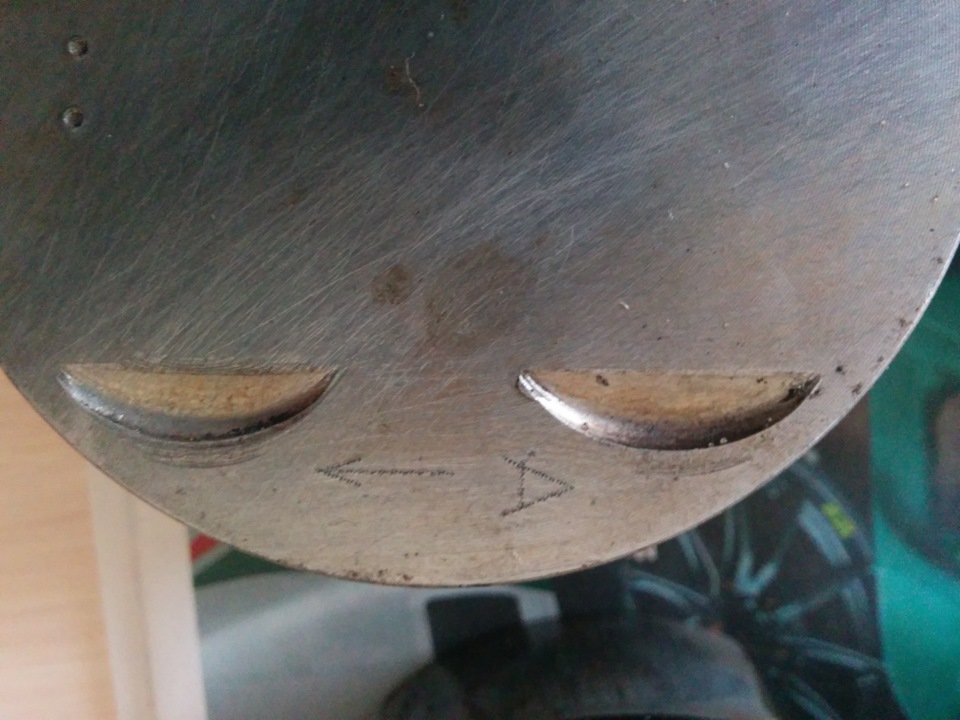

Наверху поршня направление показано стрелкой, но ориентироваться можно и по выемках: впускные выемки по размеру больше. Таким образом, используя все эти подсказки, вы оденете поршень правильно, соответственно метки на шатуне.

Если взглянуть на заводские поршни, то на них нет никаких маркировок.

Ориентироваться можно только по стрелке, нарисованной на поршне.

Она показывает на привод ГРМ. Также можно дополнительно ориентироваться по впускных цековках, которые в заводских поршнях больше по размеру, чем выпускные, как и в «автраматовских».

После того, как блок будет готов, вы получите безвтыковую Приору. Даже если оборвется ремень ГРМ, клапана не пострадают. Владелец сможет, в случае необходимости, просто поменяет ремень или ролик и продолжить путь. В этом случае не понадобится проводить дорогостоящий ремонт ГБЦ.

Представленный вариант замены имеет несколько плюсов:

• относительная экономичность;
• возможность сохранения родного приоровского длинного шатуна, который обеспечит высокую мощность мотора, а также высокий крутящий момент.
• сохранится низкий расход топлива.

Для каких машин подходят поршни СТК

Практически для всех иномарок и абсолютно для всех отечественных машин можно подобрать комплект поршней СТК.

Условно все поршни, производимые компанией, можно разделить на такие категории:

• Поршни ВАЗ;
• Поршни ОКА;
• Поршни ГАЗ;
• Поршни ЗИЛ, УРАЛ;
• Поршни Lada, в том числе Lada Largus;
• Поршни Снегоход Буран;
• Поршни Volkswagen;
• Поршни Opel;
• Поршни Ford;
• Специальные спортивные поршневые комплекты.

Разумеется, если исходить не из марки и модели, а из размеров поршней, то можно подобрать СТК практически к любому автомобилю.

Рассмотрим чуть подробнее каждую категорию.

Поршни СТК для автомобилей ВАЗ:

Подходят для двигателей:

• ВАЗ-2101, 2103
• ВАЗ-21011, 2106
• ВАЗ-2105
• ВАЗ-2108, 21081 (об. 1100 кб. см.)
• ВАЗ-21083
• ВАЗ-21213
• ВАЗ-2110 и его модификации. 21083 (при замене шатуна на шатун от ВАЗ-2110)
• ВАЗ-2112
• ВАЗ-21124
• ВАЗ-21126 “Приора-ЭКСПОРТ”
• ВАЗ-11194 “Калина-ЭКСПОРТ”
• ВАЗ-21116 “Гранта-ЭКСПОРТ”
• ВАЗ-21179 “ЭКСПОРТ”
• Поршень ВАЗ-21126 “Приора”
• ВАЗ-11194 “Калина”
• ВАЗ-21116 “Гранта”
• Лада Ларгус

Поршни СТК для автомобилей ОКА, ГАЗ, Буран, ПАЗ и УАЗ:

Подходят для двигателей:

• ОКА-1111
• ГАЗ-406
• ГАЗ-405 Евро 2
• ГАЗ-405
• ГАЗ-405 Евро 3
• ГАЗ-409 Евро 2
• ГАЗ-409 Евро 3
• ПАЗ-523
• ГАЗ-402
• ГАЗ-410
• УАЗ-274
• Поршень Снегоход Буран, диаметр D=76,0 мм.

Поршни СТК для автомобилей ЗИЛ и УРАЛ:

Подходят для двигателей:

• ЗИЛ-130 и его модификации (диаметр изделия: 100 мм.)
• ЗИЛ-375,”УРАЛ” (диаметр изделия: 108 мм.)

Поршни СТК для автомобилей Volkswagen:

Подходят для двигателей:

• Volkswagen 1,8 S и его модификации (диаметры: 81,0; 81,5; 82,0 мм.)
• Volkswagen 1,8 N и его модификации (диаметры 81,0; 81,5; 82,0 мм.)
• Volkswagen 1,6л и его модификации (диаметры 81,0; 81,5; 82,0 мм.)

Поршни СТК для автомобилей Opel и Ford:

Подходят для двигателей:

• Opel 1,3 л. и его модификации (диаметры: 75,0; 75,5; 76,0 мм.)
• Opel 1,6 л. и его модификации (диаметры: 79,0; 79,5; 80,0 мм.)
• Поршень Ford (диаметры: 90,8; 91,3; 91,8 мм.)

Поршни для спортивных целей авто ВАЗ:

• спортивного тюнинга таких моторов как ВАЗ-2112.
• улучшения динамических характеристик двигателя ВАЗ-21083 (устанавливаются в двигатели: ВАЗ-2108).

Сравнительные характеристики

СТИ(Тольятти)

Автрамат (Харьков)

СТК(Самара)

Переделка двигателя Приоры на безвтыковые поршни

Чтобы сделать замену поршней, нужно разобрать двигатель. Пошаговая разборка двигателя:

• загнать машину на подъемник;
• слить масло, антифриз, снять головку;
• снять поддон, открутить маслоприемник;
• открутить шатуны и демонтировать шатунно – поршневую группу;
• заменить поршни на безвтыковые (заранее определив вид и размер поршней);
• заменить все прокладки, сальники, маслосъемные колпачки (ремкомплект двигателя);
• заменить масло и фильтр на новые;
• сделать регулировку клапанов;
• собрать двигатель.

При замене поршня нужно помнить о правильном размещении шатуна и поршня относительно коленвала и блока.

Замена поршней на Приоре повышает надежность двигателя, нормализует расход топлива, делает мотор более эластичным на разных режимах роботы.

Замена поршневых колец, шатуна и пальцев, если они не изношены, не проводится. Можно оставить родные.

Безвтыковые поршни на приору 16 клапанов – сравнительные характеристики

Теперь хотелось бы поговорить с вами о сравнительных характеристиках выше описанных безвтыковых поршней:

Поршни тольяттинского производства СТИ на Приору, в отличие от остальных, выполнены методом горячего прессования. По отзывам тех, кто уже устанавливал такие поршни на Приору, они значительно снижают КПД двигателя.

Это объясняется низкой, по сравнению с поршнями СТК и «Автрамат», степенью сжатия (18) и большей площадью камеры сгорания, за счет глубоких выборок под клапаны. Сниженное содержание в сплаве кремния влияет на прочность поршня при температурных нагрузках, а никеля — уменьшает его ресурс.

Имея при указанных недостатках более высокую стоимость, кованый поршень СТИ проигрывает «Автрамату» и СТК. При этом отмечены случаи обрыва ремня привода кулачкового вала на Приорах с поршнями СТИ.

Зачем ставить «безвтыковый» поршень на Приору

На практике, стандартная конструкция при должном уходе, соблюдении правил эксплуатации и обслуживании будет работать долго. Главное — своевременно обслуживать ГРМ, менять ролики и ремень, устранять неисправности, а также использовать качественные детали.

Однако высокие нагрузки, тяжелые условия, нерегулярное обслуживание и использование запчастей сомнительного качества значительно снижают надежность мотора. Также можно упомянуть и тюнинг двигателя.

• срок службы роликов и ремня ГРМ заметно сокращается, замена требуется не каждые 40 тыс. км., а каждые 15-20 тыс.
• езда на предельно высоких оборотах, форсирование двигателя или установка турбо наддува также потребуют частой замены ремня и роликов.

Поршневые кольца ВАЗ

Волжский автомобильный завод производит двигатели для переднеприводных и заднеприводных автомобилей, поршневые кольца для моторов ВАЗ первоначально подставлял Мичуринский завод. У мичуринцев в продукции допускалось много брака, и с 1986 года в Тольятти было налажено собственное производство. В настоящее время существует много различных производителей, которые изготавливают ПК для вазовских двигателей, в частности, это:

• АВТОВАЗ (Тольятти);
• СТК (Самара);
• GOETZE (Германия);
• MAHLE (Германия);
• NPR EUROPE (бывшее название SM, Япония).

Недостатки

В процессе создания различных моторов «АвтоВАЗ» для переднеприводных моделей конструкторы и инженеры изначально создавали подобные поршни. «Приора» безвтыковые проточки имела уже с завода (на ранних версиях). Чаще их можно встретить на двигателях ВАЗ десятого семейства. Это было связано с применением ремня вместо цепи. Если максимально облегчить поршень, то мотор приобретает дополнительные 5-7 процентов мощности, это много. Замена поршней на «Приоре» на безвтыковые мощности не прибавит. Это лишь защитит от дорогого ремонта. Чтобы сделать проточку, необходимо, чтобы поверхность была достаточно толстой. Поршень делают тяжелым, что и забирает мощность. Проточка также неудовлетворительно влияет на сжатия горючей смеси. Это тоже влияет на мощность. В итоге, если установить на автомобиль такие детали, то мотор теряет 5-7 % силы. Для двигателя в 150 л. с. это 10,5 л. с, что весьма существенно.

Вот что пишут те, кто уже установил себе на автомобиль «Приора» безвтыковые поршни. Отзывы показывают, что, кроме снижения мощности, повысился расход топлива. Увеличивается детонация за счет неравномерного распределения веса.

Безвтыковые поршни. Что это? Какие лучше и можно ли установить на ПРИОРУ?

Продолжаем тему, начатую в статье про порванный ремень ГРМ, а именно я решил рассказать про поршневую группу. Как себя обезопасить от прорыва ремня и как следствие загнутых клапанов? Есть одна хитрость это специальные проточки сверху на поршнях, в гаражах их называют «безвтыковые», не знаете что это такое? Тогда читаем этот материал …

ОГЛАВЛЕНИЕ СТАТЬИ

Решил я рассказать о проточках на верхней части поршневой группы – подробнее. А именно как все это дело работает и нужно ли устанавливать на свой автомобиль такие типы – или можно ездить с обычными и не парится? Для начала опишу сам поршень.

Как поменять поршни своими руками?

Для того чтобы поменять поршни на Приора на безвтыковые, потребуется:набор ключей от 10 до 19 и нутромер.

1. Перед разборкой очистить от загрязнений двигатель. Отвернуть ключом на 13 болты крепления кронштейна правой опоры двигателя, снять кронштейн. Отвернуть болты крепления кронштейна генератора и передней опоры – ключ на 15. Снять кронштейн.
2. Отсоединить трубопровод, ГБЦ, маховик, масляный фильтр. Демонтировать подводящую трубу помпы к блоку цилиндров. Дальнейшие работы производить удобнее на верстаке или стенде.
3. Снять поддон картера, масляный насос с маслоприемником. Отвернуть болты держателя заднего сальника коленвала, ключ на 10. Держатель снять, поддевая отверткой за приливы на корпусе.
4. Отвернуть поочередно винты крышек шатунов и вынуть шатуны с поршнями.
5. Снять поршневые кольца. Стопорное кольцо поршневого пальца можно вынуть из проточки, поддев его шилом или отверткой. Если на стопорном кольце есть следы износа, его следует заменить.
6. Оправкой 16-18 мм вытолкнуть поршневой палец, снять поршень с шатуна.

Если замена поршней производится на уже изрядно побегавшей Приоре, следует нутрометром провести измерения на расстоянии в 3, 10, 60 и 112 мм от верхней кромки цилиндра в продольном и поперечном направлениях двигателя. По разнице показаний между меркой на 3 мм и остальными определить степень износа цилиндров. Если износ небольшой и равномерный – до 0,05 мм, это можно скомпенсировать установкой поршня другого класса, с большим диаметром, чем бывший. Но при износе от 0,15 мм потребуется расточка цилиндров. Лучше совместить ее с заменой поршней на безвтыковые, чтобы потом не производить замену еще раз.

Сборка поршня и шатуна производится в обратной последовательности. Стрелка на днище поршня должна быть направлена в ту же сторону, что и метки на шатуне и его крышке.

После замены поршней и установки двигателя на место придется некоторое время на холостом ходу погонять двигатель для обкатки новых поршней. И, благодаря установке безвтыковых поршней на Приору фирм СТК, СТИ или “Автрамат”, даже при лопнувшем по недосмотру хозяина ремне ГРМ, горячая встреча клапанов с поршнями не состоится.

Поршни с проточкой под клапана: плюсы и минусы

Как уже было сказано выше, стандартный поршень легкий, в верхней части гладкий. При обрыве ремня ГРМ клапана сталкиваются с поршнем, что приводит к поломке мотора. На «безвтыковом» поршне, который «тяжелее», в верхней части есть несколько проточек (2 или 4, что зависит от количества клапанов на цилиндр).

Преимущества

Среди основных преимуществ можно выделить:

• Высокую надежность, так как при обрыве ремня механизма газораспределения клапана проваливаются в проточки, двигатель не получает повреждений. Достаточно заменить ремень, ролики и можно дальше эксплуатировать мотор.
• Некоторые специалисты и автовладельцы отмечают, что сами поршни на Приору с проточками более надежны, не так боятся перегрева, реже прогорают и раскалываются и т.д.

Рекомендуем также прочитать статью о том, что лучше, цепь или ремень ГРМ. Из этой статьи вы узнаете о преимуществах и недостатках указанных типов привода ГРМ.

Недостатки

Если говорить о минусах, недостатки безвтыковых поршней для автопроизводителей перевешивают преимущества. Если просто, с таким поршнем падает мощность, повышается расход топлива, страдает экология.

1. Поршень под проточки должен быть «тяжелым», тело поршня не удается облегчить. Причина — чтобы выполнить проточки, верхняя часть поршня должна быть изначально толстой. При этом с облегченными поршнями без проточек мотор получает дополнительную мощность до 7 %.
2. Наличие проточек ухудшает сжатие рабочей топливной смеси и одновременно несколько увеличивает объем камеры сгорания. Это дополнительно отнимает мощность, так как незначительное увеличение объема не способно компенсировать потери от меньшей степени сжатия. В среднем, мотор с безвтыковыми поршнями получается на 10% менее мощным, а также расходует на 10% больше топлива.
3. Еще один минус — детонация, которая может возникать по причине неравномерного распределения давления поршня при сжатии смеси бензина и воздуха и т.д.

Секрет «вечной» поршневой. Поршни СТК – отзыв автосервиса

Окончательную точку поставить нигде, никогда и никому не удастся. Однако, поршневые группы СТК – отличный вариант для ВАЗов, ГАЗов, Приор и других отечественных автомобилей.

Тема такова: какой поршень выбрать, на что обратить внимание? Мы хотели бы раскрыть этакий «секрет вечной поршневой». Разумеется, слово «вечная» следует брать в кавычки, но мы имеем в виду – в пределах нашего реального мира. А главное, как ездить на отечественном автомобиле без «масложорного» двигателя – как заливать масло тогда, когда это нужно, а не тогда, когда мотору вздумается.

Если убрать другие факторы, не связанные с поршневой (маслосъемные колпачки, турбированные двигатели и т.д.), то задача, стоящая перед нами – создать поршневую, которая перестала бы пропускать масло. Повышенный расход масла, на практике, связан именно с неправильной конструкцией поршневых. Большинство поршневых групп – не продуманы, неверно и некорректно изготовлены.

Например, к нам в сервис попала Лада Калина 1,4 с американскими поршнями Federal Mogul. Это американская компания с юридическим адресом чуть ли не в Германии. Машина тарахтела, съедала 15% масла, а поршни были практически нетронуты. Заменив их на поршни СТК – отечественные, недорогие и, скажем так, традиционные, машина внезапно перестала съедать масло, скрип и скрежет из мотора пропал и повысились динамические характеристики.

На мой взгляд, поршни СТК – идеальный продукт, по крайне мере из тех, которые существуют на рынке. Я их заказываю для сервиса с 2006 года. С каждым годом они становятся все более качественными, все более долгоживущими и все более подходящими для всех марок авто, с которыми мы сталкиваемся в своей деятельности.

Тепловой зазор поршневых колец

ПК представляют собой пружинные диски с одним разрезом – при установке на поршень они разжимаются, а в гильзе плотно прижимаются к ее стенкам. Чтобы достигалось максимальное сжатие рабочей смеси, стенки цилиндров должны быть максимально гладкими (без дефектов), а форма внутренней полости идеально круглой. На поршне ПК размещаются в специальных канавках, причем, они посажены неплотно, и на холодном поршне перемещаются в канавках свободно.

Зазоры обязательно должны быть определенными, если они больше или меньше положенного значения, поршневая группа быстро выйдет из строя. Следует учитывать тот фактор, что при нагреве металл расширяется, и если тепловой зазор ПК будет слишком маленьким, поршневая группа начнет перегреваться. При больших зазорах не обеспечивается герметичность, возникают потери мощности.

Для легковых автомобилей, как правило, устанавливаются следующие зазоры:

• между канавками и КПК – от 0,02 до 0,08 мм (для верхнего кольца зазор должен быть немного больше);
• между канавками и МПК – от 0,05 до 0,06 мм;
• на стыке – от 0,25 до 0,5 мм.

По мере износа зазоры в ПК увеличиваются, и они не должны превышать:

• между кольцом и канавкой – 0,15 мм;
• на стыке – 1,0 мм.

Причины установки

Тут ребята все индивидуально, как я уже писал во многих статьях если соблюдать регламенты по прохождению технического обслуживания, ставить оригинальные или качественные запчасти, то ваш «железный конь» вас не подведет — агрегаты будут работать в штатных режимах.

Однако всегда хочется сэкономить или же «протюнить» свой автомобиль, но тут возникает некоторые вопросы. А именно:

1) Если экономим в частности на системе ГРМ (ремень и прочие ролики) устанавливая некачественные детали – то интервал замены их намного падает. Например, стандартно на наших ВАЗ меняют ГРМ примерно через 30 — 50 000 км, если установили дешевые «неоригиналы» может проехать около 5000 – 10000 км, а может и меньше.

2) Также некоторые «народные тюнеры», которые стараются выжать из наших ПРИОР больше мощности не редко устанавливают воздушные компрессоры на моторы. Но большая часть деталей не рассчитаны на такие обороты (7000 — 9000), как не рассчитана и система газораспределительного механизма. Как вы догадались – связующее звено ремень просто рвет.

И что же делать? Ведь хочется экономить и гонять? Выход есть (блин прям как в рекламе) – «безвтыковые поршни»!

Знакомство с ШПГ Приоры.

Рассмотрим теперь более детально стандартную ШПГ Приоры. В нашем случае она снята с автомобиля, который прошел немногим больше 50-ти тыс. км. Вкладыш по краям несколько изношен, что для Приоры, впрочем, нормально, потому что, как известно, шатун центруется не по коленвалу, а по поршню, который свободно двигается в цилиндре. Также на фото ниже можно наблюдать задиры на «юбках», которые также возникают от износа этой автомобильной детали.

Перейдем теперь конкретно к процессу замены. Для этого мы воспользуемся третьим вариантом из предложенных. Стандартную ШПГ Приоры мы заменим харьковскими поршнями «Автрамат». Для начала отметим, что они имеют «юбку» шире, чем заводские, что вызывает предположение об увеличении ресурса и более плотно закрепленном поршне в горшке, поскольку заводской Т-образный поршень после некоторого времени, на протяжении которого происходит его износ, начинает болтаться в цилиндре.

В целях ознакомления поближе рассмотрим и сами ролики.

Выше показан натяжной ролик, полуавтомат, китайского производства. Ниже – царазитный ролик. Если брать во внимание пробег автомобиля, то видно, что состояние роликов, мягко говоря, среднее, поскольку присутствует небольшой люф, а также уже начала понемногу подсыхать смазка.

Проточка сверху

Безвтыкавыми их называть не литературно, но по «гаражному» – тебя сразу поймут и оценят твой технический потенциал! Название это пошло от простой уловки – поршень не встречается с клапаном при помощи специальной проточки сверху – то есть клапан НЕВТЫКАЕТСЯ в поршень, вот вам и название.

Однако если рассказать технически и литературно правильно, то получается что – в верхней части на поршне присутствуют несколько проточек. Их количество может быть разное – от 2 до 4 штук. Именно благодаря этим проточкам эти два элемента двигателя не встречаются. То есть правильно назвать — поршень с проточками.

Обрыв ремня ГРМ на Приоре

Сегодня мы рассмотрим Приору, оснащенную двигателем 21126 пиковой конструкции (фото 1), а это означает, что в случае обрыва ремня ГРМ поршни встречаются с клапанами и другими элементами, а это, в свою очередь, приводит к нежелательным последствиям. Конечно, многих водителей это не устраивает, к тому же, заводской ресурс ГРМ в 200 тыс. в реальности практически не достигается. В подтверждение к этому, известны случаи, когда обрыв ремня случается при пробеге, начиная от 30 тыс. км., без каких-либо видимых причин для этого.

Таким образом, при обрыве ремня ГРМ, хозяин получает новую возможность вложить свои финансовые ресурсы в дорогостоящий ремонт, который предполагает: замену клапанов, снятие головки и многое другое. Поэтому хозяева Приор, транспортные средства которых оснащены 16-м и 26-м двигателем, готовы пойти на некоторые переработки мотора, чтобы получить безвтыковые силовые устройства.

Устройство

Чтобы кривошипно-шатунный узел смог служить в таких сложных условиях, деталь должна быть легкой и устойчивой к износу. Сплав имеет высокую теплопроводность – за счет этого обеспечивается быстрота охлаждения при нагреве.

Внешняя поверхность сформирована таким образом, чтобы никогда не возникало риска заклинивания детали внутри камеры сгорания. Газы не должны попадать в картер двигателя. Ввиду разницы температур днища поршня и юбки элемент сделан в бочкообразной форме. Поэтому он и удовлетворяет всем требованиям.

Чтобы компенсировать деформации юбки в процессе работы, механизм сделан с так называемым «противоэллипсом». Большая ось детали перпендикулярна отверстию для пальца. Верхняя часть поршня – это так называемая головка. В ней имеются днище и специальные канавки. В них устанавливаются уплотнительные кольца. Чтобы поршневая головка могла выдерживать высокие нагрузки, на нее нанесено специальное защитное покрытие.

Канавки для поршневых колец сделаны под небольшим углом. Так обеспечивается положение наружных кромок колец выше, чем внутренние. Производитель предотвращает образование наклона поперечного сечения канавки вниз в условиях высоких температур. Это не последняя характеристика, которой отличаются поршни. «Приора» оснащается такими элементами, которые «скользят» в камере сгорания. Для этого их рабочая поверхность покрывается специальными составами. Чтобы деталь лучше прирабатывалась, наносятся покрытия, которые со временем износятся в процессе обкатки. Зачастую это фосфатированный оловянный состав. За счет этого покрытия также снижается возникновение царапин при холодном пуске. Антифрикционные материалы остаются на поршне навсегда. Они предотвращают растрескивание рабочей части детали и эрозию.

Юбка поршня на производстве обрабатывается специальным резцами, чтобы создать микрорельеф. Так масло лучше задерживается на поверхности, снижая тем самым трение на поршни. «Приора» выдержит большие нагрузки на КШМ. Всем этим параметрам одинаково соответствуют поршни сторонних отличается большим весом – отмечают отзывы. Они более тяжелые, чем все остальные модели.

Особенности установки новых поршней

Чтобы определиться с размерной категорией поршней, перед покупкой нужно разобрать двигатель, слить масло, охлаждающую жидкость, демонтировать проводку, затем дроссельную заслонку с фильтрующим элементом, ресивер впускного формата, датчики и, наконец, корпус головки блоков цилиндров.

После того как вы добрались к блокам цилиндров с поршнями, достаньте старые детали, протянув их с шатунами через картер, осуществите герметизацию головы с помощью уплотнительных прокладок, затем установите безвтыковые поршни и произведите сборку в обратном порядке.

Какие безвтыковые поршни надежные

Если у вас нет времени и желания постоянно ухаживать за автомобилем, следует задуматься о переоборудовании поршней двигателя на безвтыковые, отличающиеся большей длительностью беспроблемной эксплуатации. Конечно, каждый компонент имеет ряд преимуществ и недостатков, ваша задача – выбрать меньшее из зол. Специалисты рекомендуют присмотреться в магазине автозапчастей к таким бевтыковым поршням:

1. «Автрамат» – стоимость около 20000 – 23000 рублей за набор. К 4-м поршням придется дополнительно покупать пальцы, стопоры и кольца. Если смотреть в отношении размерной категории, приспособления относят к группе С. Преимущество «Автрамат» в том, что шумность передвижения автомобиля остается по-прежнему минимальной, ведь новый поршень устанавливается сверху на первоначальный.
2. СТК, который хвалят многие автолюбители. Отличаются тефлоновым покрытием, защищающим «юбку», также есть вытеснитель, а днище, как и в предыдущем образце, утолщенное. Тяга Лады Приора после переустановки поршней остается такой же, как и раньше. Комплект стоит от 2200 рублей, иногда его сложно найти.
3. ШПГ с двигателя 21124 – еще один хороший вариант для Лады Приора.
4. Кованая деталь СТИ подойдет для гонщиков. Ковка предполагает большой диапазон оборотов, до 7800 оборотов за 1 минуту.

Общая информация

Поршень в двигателе внутреннего сгорания предназначен для передачи энергии вращения коленчатому валу. Энергия эта производится за счет сгорания смеси. Когда смесь воздуха и бензина взрывается, то происходит расширение газов. Последние давят на поверхность детали и толкают ее. В процессе работы поверхность поршня испытывает высокие тепловые нагрузки. Давление в моторах «Приоры» может доходить до отметки в 65-80 бар.

В процессе работы поршни «Приоры» с некоторой периодичностью ускоряются до скорости в 100 км/ч и затем замедляются до нуля, при этом частота работы на 6000 об./мин составляет 200 Гц. Когда сгорает топливно-воздушная смесь, нагрев в камерах может достигать 1800-2660 градусов. Это в несколько раз выше, чем температура, при которой плавится металл. Как следствие, снижается прочность сплава. В теле поршня возникают различные напряжения из-за резких температурных скачков, и к тому же добавляется напряжение от давления и инерции при ускорительно-замедлительных процессах на высоких частотах.
